介质损失角试验的意义及测试方法说明

介质损失角试验是高压电气试验中绝缘预防性试验的主要项目之一，是用于发现绝缘受潮、绝缘劣化等缺陷方面比较灵敏有效的试验，在绝缘试验中占重要位置。

介质损失角的测试：
1、介质损失角

电介质的损耗：绝缘介质在交流电压的作用下，介质中流过电流，电介质中的部分电能将转变成热能，这部分能量称为电介质损耗。做介质损失测试是对设备绝缘状况的有效判断介质损耗测试的办法:测试介质的损失角，即介质上所做功产生的热量对介质绝缘的影响。

介质中形成的电流分两部分:一部分是电容的无功电流，另部分是引起损耗的有功电流。有功电流又分为三部分电流，分别产生三种损耗:电导损耗:由通过介质的电导电流引起的损耗;极化损耗: 极化过程中介质的电荷在交变电场下反复排列作周期运动时克服摩擦所形成的吸收电流引起的损耗:游离损耗:气体中的电晕，液体、固体中的局部放电生成的电流引起的损耗。

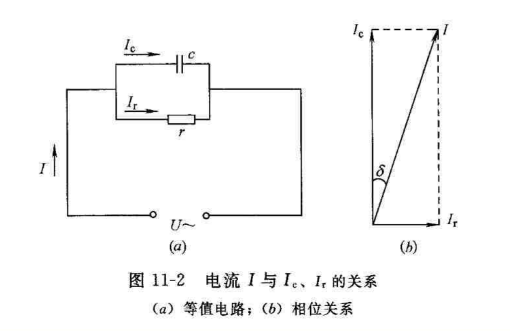

当总电流I与电容电流Ic的夹角为6，用6角的正切即I.与I.的比值来表示介质损耗，6成为介质损失角。通常由于6很小，故有：tan6≈sin6≈6，因此常常把tan6就称作介质损失角。

介质损失角的测试电路：采用的设备是西林电桥，即交流高压电桥。测试设备：介质损耗测试仪

如：QSI、QS3电桥或M型介质损失器等。

影响电介质损耗的几点因素:

(1) 温度，电介质损耗与温度的关系比较复杂，且随电介质材料、结构的不同而不同。

(2) 频率，当电源频率为某一数值时，损耗达到最大，改变电源的频率，电介质的损耗将减少。

3) 电场强度，良好的电介质在电场增加时，介质损失角几乎不发生变化但电场增大到影响介质电导电流增加时，则介质损失角随电介质电导电流的增加而增加。

测量介质损耗的意义:

1)由于介质损失本身体现了泄漏电流和有损极化电流的情况。在绝缘受潮和绝缘有损失时，泄漏电流要增加，在绝缘中有大量的气泡、杂质，受潮的情况使极化加剧极化损耗就要增加。这样，tan6反映了绝缘本身的状态.

2)介质损耗时会引起绝缘内部发热，温度升高，这将使泄漏电流加大，有损极化加剧，介质损耗增大。介质损耗增大会使绝缘内部更热，如此循环，可能在绝缘弱的地方引起击穿，tan6反映绝缘由良好状况向劣化状况转化的过程。

3)介质损耗本身就是导致绝缘老化和损坏的一个因素。

影响介质损角测量结果的因素有以下几点：

(1) 温度的影响
温度对tan6有直接的影响，影响程度随材料、结构的不同而异，一般情况下，tan6是随温度上升而增加，所以现场试验时，设备的温度是变化的，将不同温度测试的tan6结果记录下来，换算至20℃时的对应值，为的是便于比较。

(2) 试验电压的影响良好绝缘介质的tan 8 不随电压的升高而明显增加。如果绝缘内部有缺陷，测出的tan6随电压的升高而明显增加。

3) 试品电容的影响

对容量较小的设备，测tan6能有效发现局部集中性缺陷和整体分布性缺陷。但对容量较大的设备，测tan8只能发现绝缘的整体分布性缺陷。因为局部集中性的缺陷所引起的损耗增加只占总损耗的极小部分，从而被掩盖。
