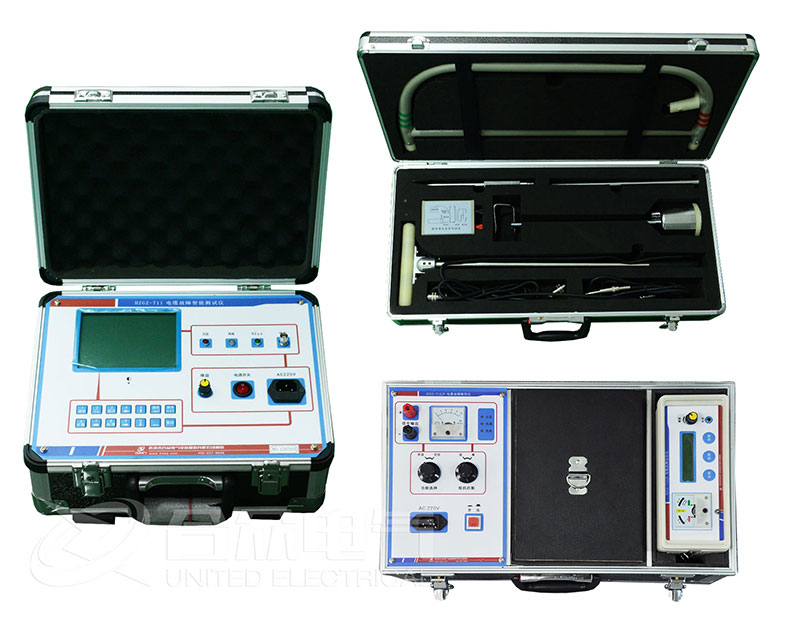

电缆故障测试仪的基本原理及组成

电缆故障测试仪的基本原理

根据故障的探测原理，当仪器处于闪络触发方式时，故障点瞬时击穿放电所形成的闪络回波是随机的单次瞬态波形，因此测试仪器应具备存储示波器的功能，可捕获和显示单次瞬态波形。本仪器采用数字存储技术，利用高速AD转换器采样，将输入的瞬态模拟信号实时地转换成数字信号，存储在高速存储器中，经CPU微处理器处理后，送至 LCD显示控制电路，变为时序点阵信息，于是在CD屏幕上显示当前采样的波形参数。

当仪器处于脉冲触发方式时，仪器按一定周期发出探测脉冲加入被测电缆和输入电路，即时启动 A/D 工作，其采样、存储、处理和显示与前述过程相同。LCD 显示屏上应有反射回波。

电缆故障测试仪的组成

仪器是以微处理器为核心，控制信号的发射、接收及数字化处理过程。

微处理器完成的数字处理任务包括:数据的采集、储存、数字滤波、光标移动、距离计算、图形比较、图像的比例扩展，直到送LCD显示。也可根据需要由通讯口与PC机通讯。

脉冲发生器是根据微处理器送来的编码信号，自动形成一定宽度的逻辑脉冲。此脉冲经发射电路转换成高幅值的发射冲，送至被测电缆上。

高速AD发生器是将被测电缆上返回的信号经输入电路送高速A/D采样电路转换成数字信号，最后送微处理器进行处理。

键盘是人机对话的窗口，操作人员可根据测试需要通过键盘将命令输入给计算机，然后由计算机控制仪器完成某一测试功能。

电缆故障测试仪测试前的准备

仪器正常状态的检查

使用仪器前，可按以下步骤，检查仪器是否正常工作。

1)脉冲触发工作状态下，按下电源开键，液晶显示屏上将显示仪器主视窗口，窗口有故障距离、波速、测量范围，比例等字样及数据。

2)按面板选择键，仪器中间位置的活动光标将会移动，此时，故障距离数据相应变动。

3)调节增益电位器，仪器屏上显示的波形幅度将会增大或减小。

按照前述范围菜单操作步骤，改变测量范围，仪器显示屏上测量范围和发射脉冲宽度将发生相应变化，至此，表明仪器工作正常。

2、故障种类的初步判断

测试前对故障原因和种类的分析是很必要的。可选用通用仪表如欧姆表、兆欧表等结合现场情况和实际经验作初步分析判断。

3、选择触发工作方式

如果是断线、接触不良、低阻接地与短路故障，应采用脉冲法。若为电力电缆的高阻闪络故障则应采用闪络法。并将触发工作方式选择开关置于相应的位置。
