继电保护校验仪线路保护试验模块参数设置

继电保护校验仪线路保护这个测试模块汇聚了线路保护各个试验项目的定值校验。进行某项目测试之前,要注意及时进行软压板的投退,以防试验受到其他因素影响。该模块提供了阻抗定值、零序电流定值、负序电流定值的校验以及z/t 动作阶梯、自动重合闸及后加速、非全相零序保护定值校验、工频变化量阻抗元件定值校验、最大灵敏角测试等八个测试项目。

在一个测试模块中汇集了几乎所有的高、低压线路保护测试项目能校验检同期重合闸、非全相、工频变化量阻抗等复杂的保护功能。

测试项目

先选中一个测试项目,然后点击“添加”按钮,在打开的对话框中设置该测试项目的试验参数,选择“确认”后,试验数据将添加到下面的参数窗口。然后可以再选中另外一个测试项目,进行同样的参数设置和添加操作。一次试验可以添加多个测试项目,试验时按参数列表的顺序依次分别进行测试。

当需要删除参数列表中某一行的试验参数,可以先选中这一行,然后点击“删除选定行”按钮:若需要删除参数列表中全部的试验参数,可以直接点击“删除所有行”按钮。通过点选“R-X”、“Z-T”来改变右图的坐标,实现不同的显示方式。

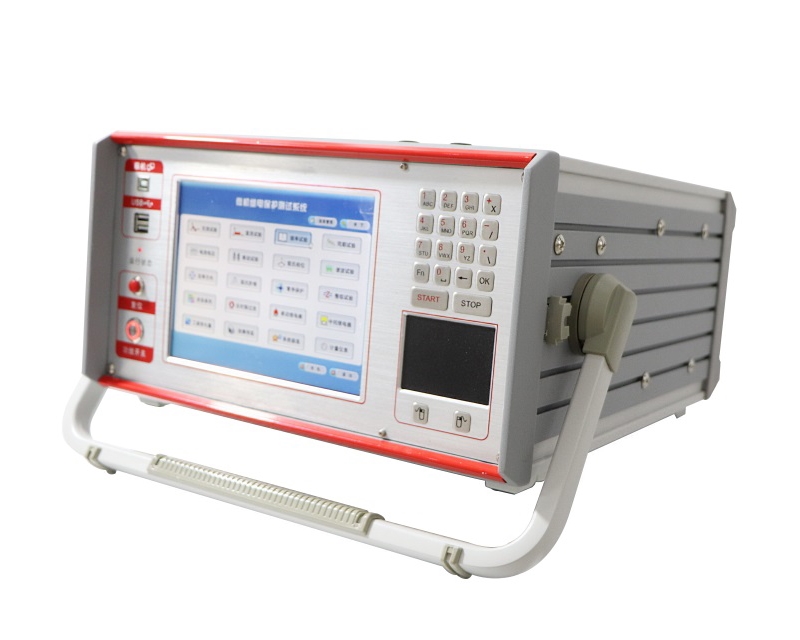

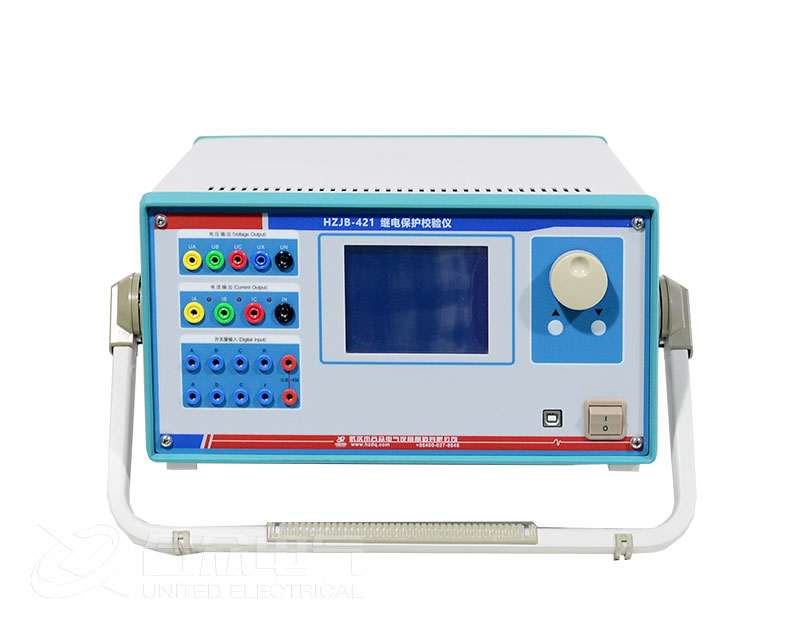

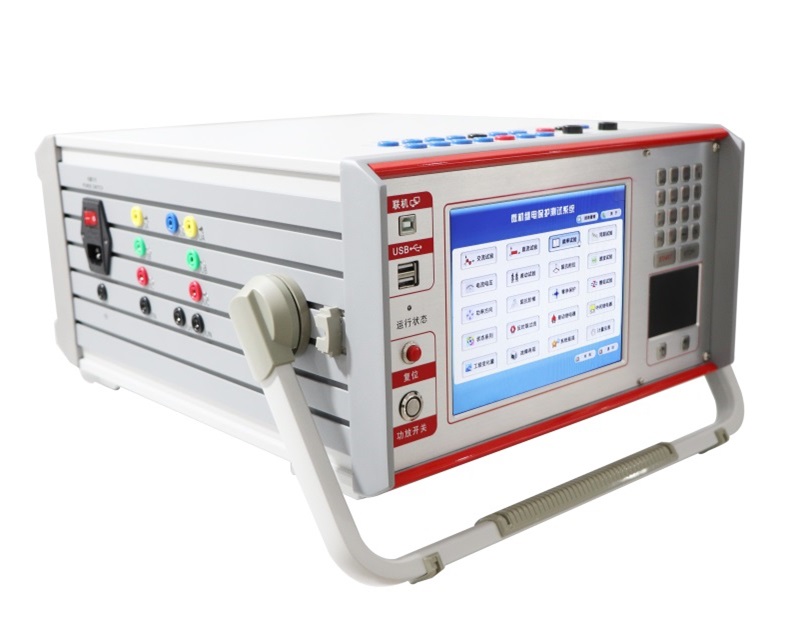

继电保护校验仪

试验参数

在试验参数页中设置各个测试项目的一些公共试验参数零序补偿系数。

只有故障类型为“接地短路”时,才需要设置零序补偿系数。有“KL”、“Kr 和 Kx”“Z0/Z1”三种表达方式供选择。不同厂家的保护,零序补偿系数可能不同,设置时请查阅保护的使用说明书或者从保护装置的定值菜单中查找零序补偿系数的表达方式。

故障触发方式

试验时每次都是先输出故障前量,再进入故障态的,这可以满足某些保护需要突变量启动的要求,这时需要设置“故障前时间”和故障触发方式。本模块提供了“时间控制”、“按键触发”、“开入c触发和“GPS触发”四种触发方式。

时间控制

默认情况下选择这种触发方式。试验时先输出故障前量,即电压57.735V,电流 OA,等待“故障前时间”结束后,即输出设置的故障量,等待保护动作。保护动作则立即结束本轮测试,若保护未动,故障量持续输出至所设置的“最大故障时间”到时,即自动结束本轮,进入试验间断时间,装置不输出。然后循环进入下一轮试验。

其它触发

其它三个触发方式的工作原理相同,只是触发的方式不同而已。“按键触发”定义为键盘上的任意键触发,“开入 c 触发”是由测试仪上的开入量 c 变位触发,“GPS 触发”是由通信口所接的“分脉冲”触发。

PT、CT 安装位置

根据现场 PT 安装情况进行设置。PT 安装在“母线侧”时,开关断开后电压不消失即测试仪不停止给保护输出电压,而是输出额定电压;PT 安装在“线路侧”时,开关断开后电压消失,即测试仪停止给保护输出电压。CT 中性点“指向线路”时,IA、IB、IC 为极性端,IN 为非极性端,CT 中性点“指向母线”时,与上述相反,此时测试仪输出的电流方向相反。

UX 输出

根据需要设置第四相电压 UX 的输出值,可以设定为 +3U0、-3U0、+√3 x3U0,√3x3U0或线路抽取电压等多种方式。

当选择“抽取电压”时,下面的“抽取电压值”栏呈正常有效显示。此功能一般是为了做重合闸的检同期和检无压试验。

线路重合闸时,不象发中机同期并网那样要求频率、电压和相位同时满足要求。跳闸后,断路器两端的两个系统并不是完全独立的,所以它们的频率往往摆开的幅度不大,只要满足“电压相近”和“相位相近”这两个条件就可以重合。

首先要选择一个参考相,这个参考相要与保护定值中控制字的设置应一致,否则试验不会成功。

开关断开后幅值是开关断开状态线路抽取电压的幅值,默认为 100V,可以设置为其他值,以测试在该电压时能否检同期重合。

开关断开后相位差是开关断开状态线路抽取电压与母线侧电压的相位差值。默认差值为0°,可以设置为其他值,以测试在该角差下能否检同期重合。

开入量

在“输入开关量”页面中,选择 A、B、C、R作为跳闸和重合闸开关量。若选“分相跳闸”方式,则A、B、C、R 分别为跳 A、跳B、跳C 和重合闸。如果选择“三相跳闸方式,则A、B、C 均为跳闸,R 为重合闸。开关动作时软件记录跳、合闸的动作时间。

阻抗定值校验

该测试项目是用来校验距离保护各段在各种短路状态下的动作整定值。

将保护装置定值单中的各个试验参数,如各段阻抗整定值、试验电流、整定时间、试验时间等填入相应栏中。整定时间在试验过程中不起作用,一般试验时间应设置得稍大于保护的整定时间。前四段为正方向故障,还增加了两段反向故障,以满足不同的故障情况。

阻抗定值可以以阻抗值和阻抗角方式输入,也可以以电阻 R 和电抗 X 的方式输入,由选择项“整定阻抗以 R、X 表示”来切换。

有四种试验阻抗倍数供选择,一般选 0.95 倍和 1.05 倍。0.95 倍时,距离保护应可靠动作,1.05 倍时,距离保护应可靠不动作。当在这两种倍数下保护动作不正确,请检查 0.8倍和 1.2 倍时保护的动作情况。短路阻抗 = 阻抗整定值x设定倍数。当然倍数值也可修改,以检查保护在哪种倍数下动作正确。

次可以同时选择多种故障类型。参数设置完成后点击“确认”按钮,各种故障下各段的测试参数将依次添加在主界面的试验参数列表中。

零序电流定值校验

做完阻抗定值校验后,请退出距离保护压板并投入零序保护压板,否则容易造成两种保护抢动的现象。

选择“零序电流定值校验”测试项目后,单击“添加”按钮,弹出的对话框如右图所示:“启动值”栏用于测试保护的启动电流。保护是否启动往往可以从保护的启动指示灯上观察到。也常常用来替代I段,从而由“启动值”“I段”“I段”一起构成保护的I、IIM三段。

这里的“故障方向”可以根据需要进行选择,在“正向”或“反向”的方框内单击可以相互切换。

默认情况下选择 0.95 倍和 1.05 倍两种试验电流倍数。0.95 倍时,保护应可靠不动作,1.05 倍时,保护应可靠动作。短路电流 = 零序电流定值设定倍数请参照上文“阻抗定值校验”来进行试验。

负序电流定值校验

该测试项目专门用于检验负序电流保护的定值,如右图所示:“故障电压”和“故障电压角”是指该故障情况下的电压角度若选单相接地故障,则指故障的相电压,选相间短路故障,则指故障的线电压。一般“试验时间”应设置得稍大于整定时间。每次只设置种故障,若需要同时测试多种故障情况,请重复上述操作多次添加。

Z/T动作阶梯

该测试项目测试各种故障类型下多段距离保护的阻抗与时间的关系,也即阻抗-时间动作特性。

“阻抗变化始值”至“阻抗变化终值”应覆盖需要测试的各段阻抗,试验时间应大于动作时间最长的那一段的整定动作时间。阻抗变化步长的大小直接影响测试的精度。

自动重合闸及后加速

本测试项目专门用于检查线路保护的自动重合闸与后加速的动作情况。重合前与重合后的故障类型、短路电流和短路阻抗均可以不同,可以真实模拟电力系统中实际的多重故障情况。

重合前故障的“最大故障时间”应大于设置的短路电流或短路阻抗对应的保护段的整定动作时间,重合后故障的“最大故障时间”应大于设置的短路电流或短路阻抗对应的加速保护段的加速延时。“重合闸等待时间”应大于重合闸整定时间。

如果需要测试检同期或检无压重合闸的情况,则需要将 UX 设置为线路抽取电压,并正确设置抽取电压相、开关断开情况下的电压值、电压角差等。详细内容见前述的“UX 输出”部分说明。
