冲击电压发生器3种不同试验接线说明
冲击电压发生器的接线,冲击电压发生器的接线包括设备及被试品的定位布置、高压引线的连接、地线的连接、控制及测量电缆的连接。
由于冲击电压试验系统包含了多个设备部件,所接试品的类型和试验要求也各不相同,因此合理的试验布局是顺利进行冲击电压试验的关键。不适当的布局和接线将会造成设备损坏。

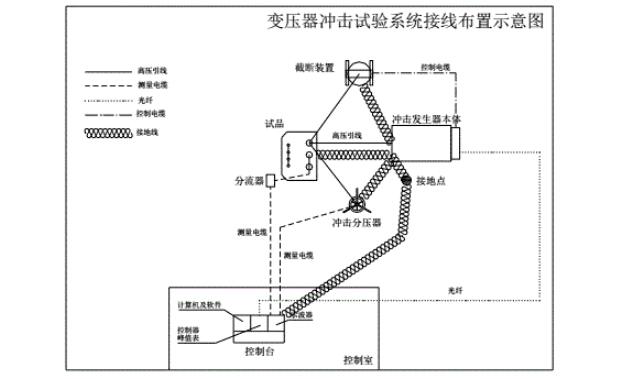

1、变压器类感性负载冲击电压试验的设备布局及接线说明:
适用试品:变压器、电抗器、电压互感器。
1)高压引线可使用裸铜线,连接时应注意保留足够的绝缘距离;
2)接地线最好使用宽铜箔,宽度150mm。
3)测量电缆使用规定阻抗的射频同轴电缆。
2、绝缘子类容性负载冲击电压试验的设备布局及接线说明:
适用试品:绝缘子串、合成绝缘类产品、开关、电容器、电力电缆等。
1)高压引线可使用裸铜线,连接时应注意保留足够的绝缘距离;
2)接地线最好使用宽铜箔,宽度150mm。
3)测量电缆使用规定阻抗的射频同轴电缆。
3、绝缘子陡波冲击电压试验的设备布局及接线说明:
适用试品:陶瓷单片绝缘子、玻璃单片绝缘子
1)高压引线最好使用宽铜箔,宽度150mm。连接时应注意保留足够的绝缘距离:
2)接地线最好使用宽铜箔,宽度150mm。
3)测量电缆使用规定阻抗的射频同轴电缆。
