变压器复合电压闭锁(方向)过流保护试验

  变压器复合电压闭锁(方向)过流保护

  这是当前大容量变压器常见的后备保护之一。用“交流试验”进行模拟时，应注意以下几点：

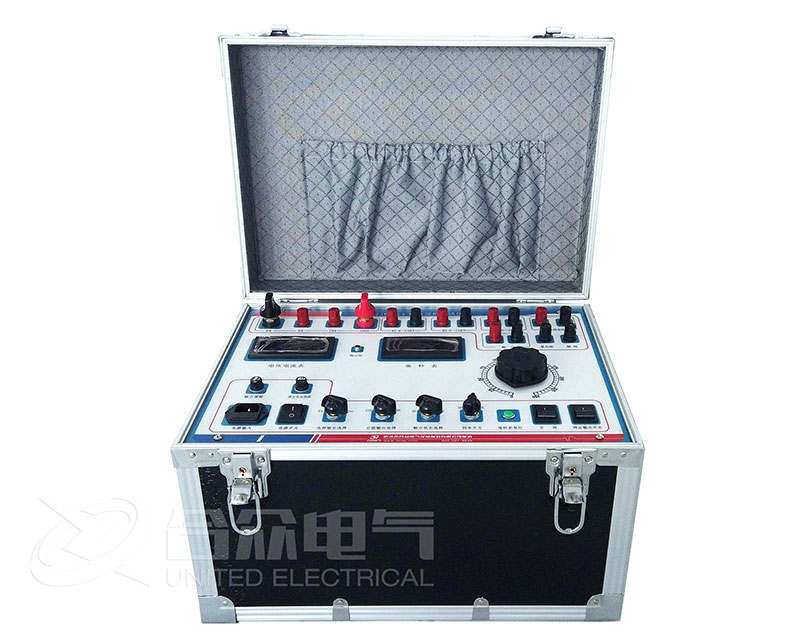

  继电保护测试仪如何输出复合电压

  复合电压是指低电压和负序电压。在闭锁过流时，这两种电压是“或”的关系。也就是说，能够理解为是“低电压闭锁(方向)过流”和“负序电压闭锁(方向)过流”两套保护的组合。一般保护提供了两组电压输入端子，一组用于输入低电压(正序电压)，一组用于输入负序电压，因此，试验时电压的接线不同。

  保护定值单中，“低电压”和“负序电压”常常指线电压，，转换成相电压，由继电保护测试仪输出三相电压进行试验。低电压试验时，在“交流试验”中设置三相电压相位为：0°-120°、120°;负序电压试验时，在“交流试验”中设置三相电压相位为：0°、120°、一120°;

  继电保护测试仪电压电流怎样配合输出

  如果采用三相电压同时输出，则试验时可任意取其中一相电流输出。

  如果采用两相电压输出，则需要通过阅读保护说明书，查看保护是采用什么接线方式。比如，采用90接线， 则按“UAB，IC”“UBC，IA”， “UCA，IB”方式进行输出; 采用0°接线， 常常按“UAB，IA”，“UBC，IB”“UCA，IC”方式进行输出。

  继电保护测试仪怎样测试方向更简单

  假设某保护采用90°接线方式，低电压定值为60V，试验时可在“交流试验”中进行如下设置：UA=60V，相位为0°;UB=0V，相位为0°。这样，UAB即为60V，0°然后固IC定电压，改变电流IC的相位来测试两条动作边界。

  需要测试哪些项目

  过电流值、低电压值、负序电压值、动作灵敏角等。

  继电保护测试仪怎样在输出期间直接置数改变输出

  有些保护要求在输出故障之前先输出正常状态量(电流为0A)，以使保护的“TV断线”信号消失，或重合闸充电灯亮。还有些保护是通过突变量起动的，要求在试验期间加上突变量。这些都要求软件能在试验期间直接修改数据，改变继电保护测试仪的输出量。

  首先选择“手动”试验方式，在试验输出状态下，依次直接修改所需改变的各相的参数(幅值或相位)。按“确认”键之前，尽管界面上的数据已经修改，但测试仪实际输出的电压电流还是修改前的。

  修改前的。全部修改完后按“确认”键，测试仪的各相输出立即同时改变为修改后的值。由于这种改变是各相同步改变的，所以能适应某些突变量起动的保护的输出要求。
