变压器直流电阻测试仪结果判断注意

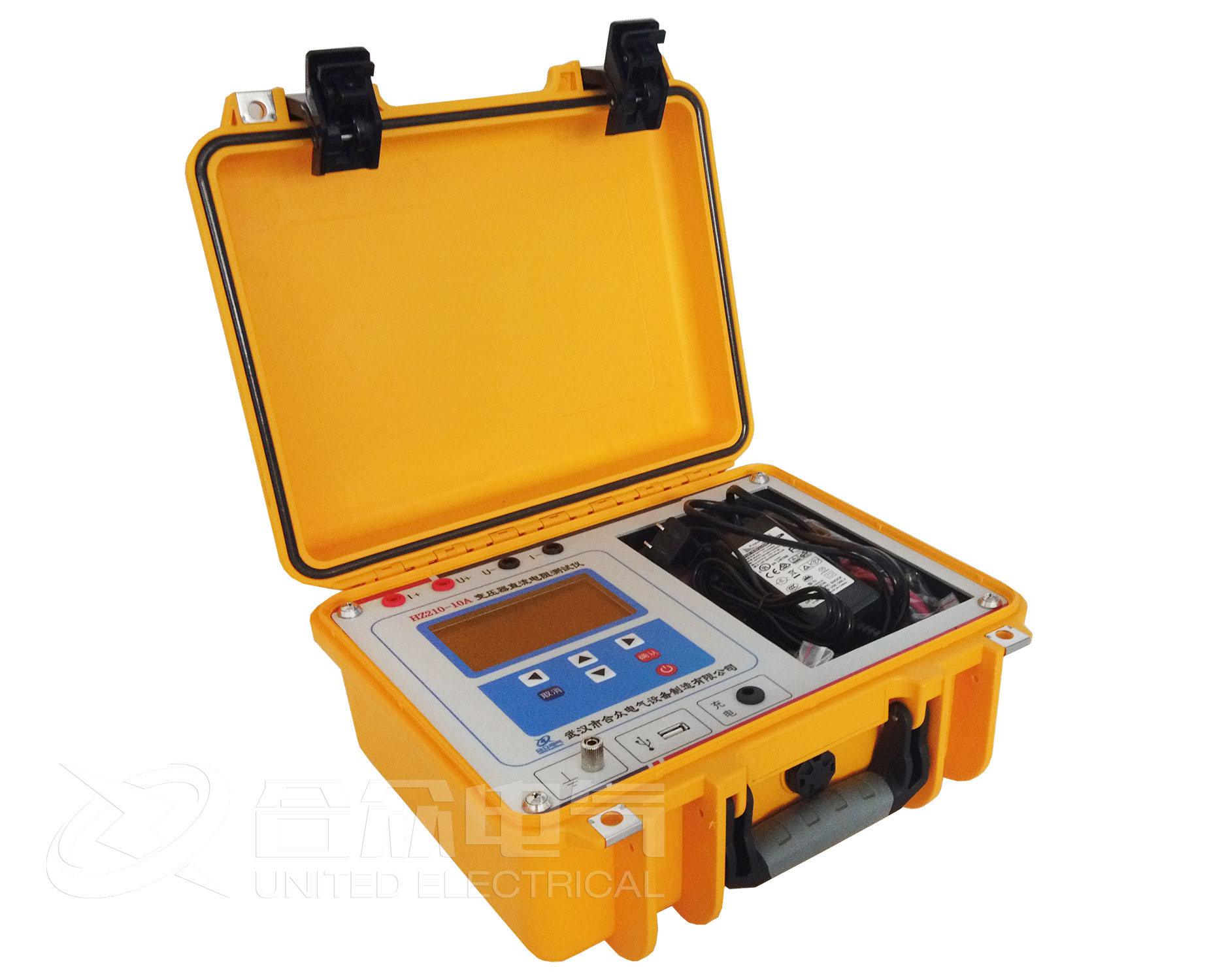

  直流电阻测试仪采用全新电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备，同时可兼做接地线的直流电阻值。变压器绕组直流电阻的测量能发现回路中某些重大缺陷，判断的灵敏度和准确性亦较高，但现场测试中应遵循以下几个测试要求，才能得到更准确的试验效果。

  1)通过对变压器直流电阻进行测量分析时，其电感较大，一定要充电到位，将自感效应降低到小程度，待直流电阻测试仪指针基本稳定后读取电阻值，提高一次回路直流电阻测量的正确性和准确性。

  2)直流电阻测试仪测量的数据要进行横向和纵向的比较，对温度、湿度、测量仪器、测量方法、测量过程和测量设备进行分析。

  3)分析数据时，要综合考虑相关的因素和判据，不能单搬规程的标准数值，而要根据规程的思路、现场的具体情况，具体分析设备测量数据的发展和变化过程。

  4)要结合设备的具体结构，分析设备内部的具体情况，根据不同情况进行直流电阻的测量，以得到正确判断结论。

  5)重视综合方法的分析判断与验证。如有些方案中通过绕组分接头电压比试验，能够有效验证分接相关的档位，而且还能检验出变压器绕组的连接组别是否正确。

  直流电阻测试仪使用的注意事项

  在测量过程中，除要严格遵守电气安全规程和设备试验规程外，还要特别注意：

  1)在线圈温度稳定的情况下进行测量，要求变压器油箱上、下部的温度之差不超过3℃。

  2)由于变压器线圈存有电感，测量时的充电电流不太稳定，一定要在电流稳定后再计数，必要时需采取缩短充电时间的措施。

  3)尽量减少试验回路中的导线接触电阻，运行中的变压器分接头常受油膜等污物的影响使其接触不良，一般需切换数次后再测量，以免造成判别错误。

  4)测量变压器直流电阻测试仪低压侧时，所有人员应与高压侧保持适当安全距离。

  5)直流电阻测试仪在运输、储存及工作中应避免强烈震动、阳光直射和磁场的影响，存放保管仪器时，应注意环境温度和湿度，应放在干燥、通风、无腐蚀气体的地方为宜，不得受潮、雨淋、暴晒，使用时轻拿、轻放，不得跌落。
