无局放耐压试验装置试验操作说明

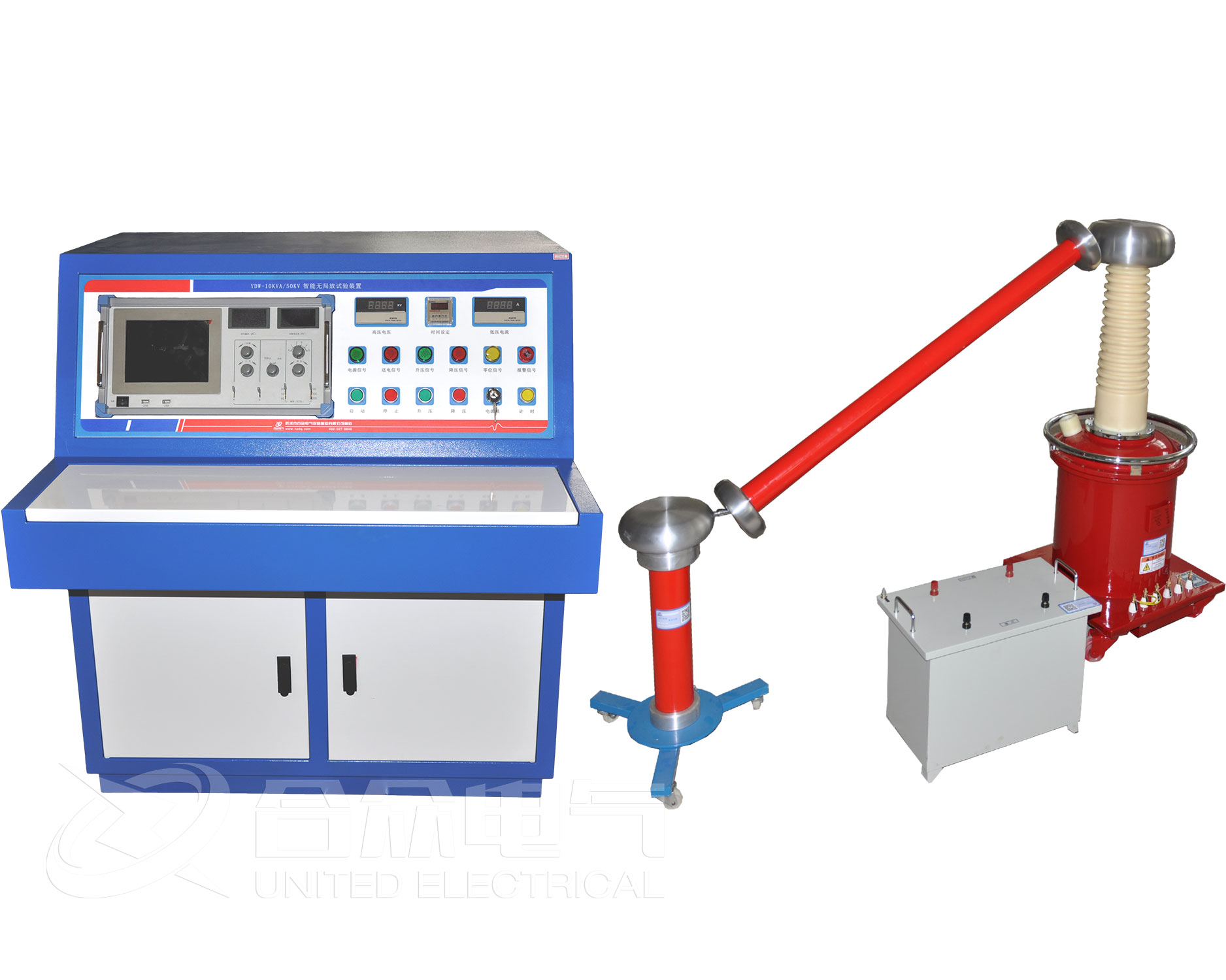

  无局放耐压试验装置适用于供配电系统，电力变压器制造厂、工矿企业、科研部门等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中必不可少的重要设备。巧妙的将无局放耐压试验装置(变压器控制部分)和局部放电检测仪结为一体，外观亮丽轻巧，使测试过程更加方便简单。

  无局放耐压试验装置操作说明

  ①开机准备：将时基显示方式开关18置于“椭圆”。

  ②放电量的校正：按图接好线后，在未加试验电压之前用KJF98-I校正脉冲发生器予以校正。注意：方波测量盒应尽量靠近试品的高压端。红端子引线接高压端。

  ③然后调节放大器增益调节“6”、“7”，使该注入脉冲高度适当(示波屏上高度2cm以下)，使数字表“4”，指针表“2”上的读数值与注入的已知电量相符。调定后放大器细调旋钮“7”的位置不能再改变，需保持与校正时相同。

  注：无局放耐压试验装置校正完成后必须去掉校正方波发生器与试验回路的连接。

  ④测试操作：接通高压试验回路电源，零标开关至“通”位置，缓缓升高试验电压，椭圆上出现两个零标脉冲。

  旋转“椭圆旋转”开关“1 7”，使椭圆旋转到预期的放电处于最有利于观测的位置，连续升高电压，注意第一次出现的持续放电，当放电量超过规定的最低值时的电压即为局部放电起始电压。

  在规定的试验电压下，观测到放电脉冲信号后，调节放大器粗调开关“6”(注意：细调旋钮“7”的位置不能再变动)，使显示屏上放电脉冲高度在0.2~2cm之间(数字电压表上的PC读数有效数字不能超过120.0)，则数字表头的读数乘以或除以10(粗调开关换档倍率) 即为放电量值读数。

  ⑤注意：无局放耐压试验装置使用数字表头显示放电量，其满度值定为100超过该值即为过载，不能保证精度，超过该值需拨动增益粗调开关转换到低增益档。

  试验过程中常会发现有各种干扰，对于固定相位的干扰，可用时间窗装置来避开。合上开关“12”、“13”，用一个或两个时间窗，并用电位器“10”、“11”来改变椭圆上加亮区域的宽度和位置，使其避开干扰脉冲之处，用时间窗装置可以分别测量产生于两个半波内的放电量。
