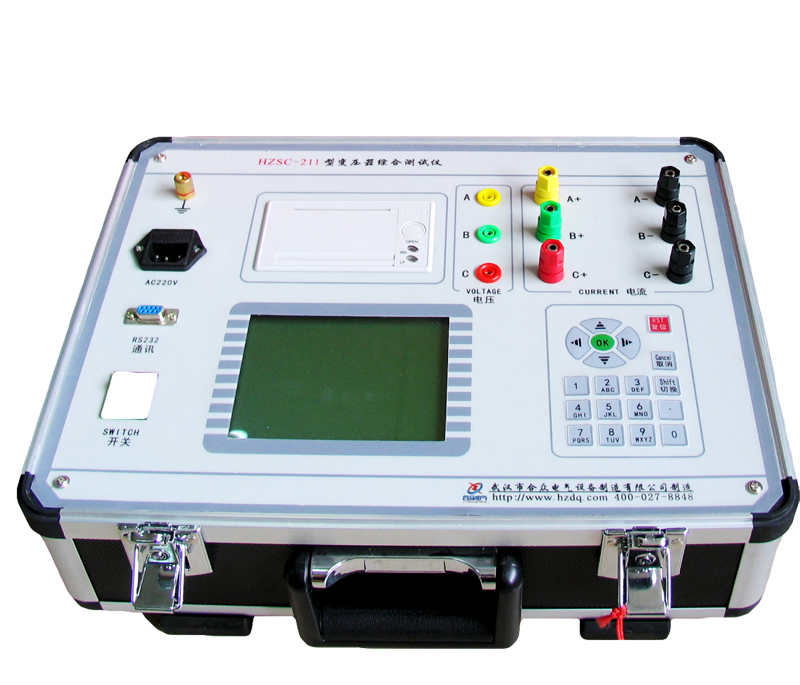

变压器综合测试仪容量测试的参数设置

  电力测试设备在测量不同试品的时候，会需要设置不同的参数，下面合众电气举例讲解。变压器综合测试仪容量测试的参数设置，在容量测试的参数设定界面中有以下参数需要设置：

  高压侧额定电压：进行变压器容量的判定之前，需要正确输入变压器高压侧的额定电压，光标停留在高压侧额定电压位置按“OK”键然后按“↑”“↓”“←”“→”其值可以为6KV、10KV、20KV、35KV，再按OK即完成设置，注意需要保证被测变压器高压侧电压与之对应。
  变压器类型：单相变压器或三相变压器。

  变压器类别：设置变压器类别，光标停留在高压侧额定电压位置按“OK”键然后按“↑”“↓”“←”“→”其值可以为标S7/9/11/13/FJ、100℃干式变、120℃干式变、145℃干式变，再按OK即完成设置。

  阻抗电压：准确的输入阻抗电压，才能进行准确地容量测量。当试品变压器铭牌所标阻抗电压与该项所显示值相差较大时，则需要改变其值，使其更接近铭牌所标注的“阻抗电压”值，将更有助于变压器容量的测试，若被试品的阻抗电压未知此处输入0，仪器会自动匹配相近阻抗进行测试。

  高压侧分接档位：分最低档、中间档（额定当）和最高档，测试时应与被试品档位一致，若被试品的档位超过三档，应使被试品的中间档位对应仪器设置的中间档，本仪器档位的调压比默认是5%。

  试品温度：当前被试品的温度。

  连接类型：被试品的连接组别类型。

  空载损耗：当系统设置中的“空载损耗是否参与容量测试”选择“是”时才会出现此设置项，此处的值可以自动记录上次测量空载时的结果并显示，也可以更改，如需要精确判断型号应当设置此项，否则设为0。

  以上是变压器综合测试仪容量测试的参数设置，如果对变压器综合测试仪或者其他电力测试设备有需求的，请在线联系我们。
