变压器绕组变形测试仪X、Y、Z接线

  了解更多变压器测试设备接线常识，武汉合众电气工程师介绍，变压器绕组变形测试仪X、Y、Z接线。

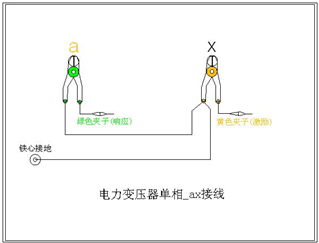

  1、测量系统共一点接地，取变压器铁芯接地。

  2、黄夹子定义为输入，钳在单相的y点、绿夹子定义为测量，钳在b点上。

  3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

  4、以上接线完成对单相X的测量接线。

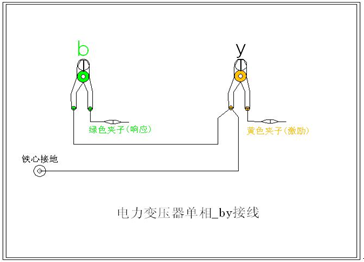

  1、测量系统共一点接地，取变压器铁芯接地。

  2、黄夹子定义为输入，钳在单相的y点、绿夹子定义为测量，钳在b点上。

  3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

  4、以上接线完成对单相Y的测量接线。
  1、测量系统共一点接地，取变压器铁芯接地。

  2、黄夹子定义为输入，钳在单相的z点、绿夹子定义为测量，钳在c点上。

  3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

  4、以上接线完成对单相Z的测量接线。
  注意事项：该仪器在测量之前应预热15分钟，如果在冬季等气温偏低的情况下，预热时间应适当加长，确保仪器的正常测量。

  注意严格按示意图接地线，特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接，再由激励信号的接地线与铁芯接地，保证信号电流的正确流向。
