电力变压器常规检测试验项目及检测试验方法

电力变压器局部放电试验，许多变压器的损坏，不仅是由于大气过电压和操作过电压作用的结果，也是由于多次短路冲击的积累效应和长期工频电压下局部放电造成的。绝缘介质的局部放电虽然放电能量小，但由于它长时间存在，对绝缘材料产生破坏作用，最终会导致绝缘击穿。为了能使110KV级以上电压等级的变压器安全运行，进行局部放电试验是必要的。

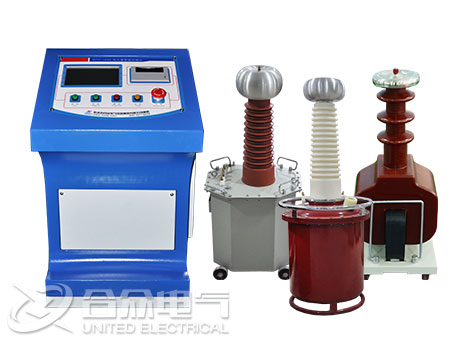

电力变压器交流耐压试验，它是鉴定设备绝缘强度最有效和最直接的方法, 特别是对考核主绝缘的局部缺陷,。交流耐压试验符合电力设备在运行中所承受的电气状况，同时交流耐压试验电压一般比运行电压高，通过试验后，设备有较大的安全裕度；但是由于交流耐压试验所采用的试验电压比运行电压高得多，过高的电压会使绝缘介质损失增大、发热、放电，会加速绝缘缺陷的发展，因此，从某种意义上讲，交流耐压试验是一种破坏性试验。

工频交流耐压试验只检查绕组主绝缘的电气强度，即高压、中压、低压绕组间和对油箱、铁芯等接地部分的绝缘。而纵绝缘，即绕组匝间、层间、段间的绝缘没有检验。对110KV及以上的变压器要进行交流感应耐压试验，特别是对中性点分级绝缘的变压器，由于不能采用外施高压进行工频交流耐压试验，其主绝缘和纵绝缘均由感应耐压试验来考核。交流感应耐压试验就是在变压器的低压侧施加比额定电压高一定倍数的电压，靠变压器自身的电磁感应在高压绕组上得到所需的试验电压来检验变压器的主绝缘和纵绝缘对地。但是对于匝间也一样很难发现。

电力变压器绕组绝缘电阻的测量，绕组连同套管一起的绝缘电阻和吸收比或极化指数，对检查变压器整体的绝缘状况具有较高灵敏度，它能有效检查出变压器绝缘整体受潮、部件表面受潮或脏污以及贯穿性的集中缺陷，如各种贯穿性短路、瓷件破裂、引线接壳、器身内有铜线搭桥等现象引起的半贯通性或金属性短路等。

相对来讲，单纯依靠绝缘电阻绝对值大小对绕组绝缘作判断，其灵敏度、有效性较低。一方面是由于测量时试验电压太低，难以暴露缺陷，另一方面也因为绝缘电阻值与绕组绝缘结构尺寸、绝缘材料的品种、绕组温度等有关，但对于铁心夹件、穿心螺栓等部件，测量绝缘电阻往往能反映故障，这是因为这些部件绝缘结构较简单，绝缘介质单一，正常情况下基本不承受电压，绝缘更多的是起隔离作用，而不像绕组绝缘要承受高电压，比如我们预试中曾多次通过绝缘摇表发现变压器铁芯一点或多点接地的情况，也曾通过绝缘电阻的测量发现变压器套管瓷件破裂、有裂纹现象。但是对于纵绝缘中出现的各种缺陷不容易发现。

绕组直流电阻的测量，它是一项方便而有效的能反应绕组焊接质量、绕组匝间短路（金属性）、绕组断股或引出线折断、分接开关及导线接触不良等故障, 实际上它也是判断各相绕组直流电阻是否平衡、调压开关档是否正确的有效手段。长期以来, 绕组直流电阻测量一直被认为是考察变压器绝缘的主要手段之一, 有时甚至是判断电流回路连接状况的唯一办法。但是对于纵绝缘中出现的非金属性匝间短路则不容易发现。

电力变压器油中溶解气体分析，在变压器故障诊断中，单靠电气试验方法往往很难发现某些局部故障和发热缺陷，而通过变压器油中气体的色谱分析这种化学检测的方法，对发现变压器内部的某些潜伏性故障及其发展程度的早期诊断非常灵敏而有效，这已为大量故障诊断的实践所证明。油色谱分析的原理是基于任何一种特定的烃类气体的产生速率随温度而变化，在特定温度下，往往有某一种气体的产气率会出现最大值；随着温度升高，产气率最大的气体依次为氢H2、甲烷CH4、乙烷C2H6、乙烯C2H4、乙炔C2H2、一氧化碳CO、二氧化碳CO2等多种气体)。

值得注意的是，由于故障产气与正常运行产生的非故障气体在技术上不可分离，在某些情况下有些气体可能不是设备故障造成，如油中含水可与铁作用生成氢气，过热时铁心层间油膜裂解也可生成氢，新的不锈钢中也可能在加工过程中或焊接时吸附氢而运行后又缓慢释放，另外，某些操作也可生成故障气体，如有载调压变压器中切换开关油向变压器主油箱渗漏或选择开关在某个位置动作时悬浮电位放电的影响，设备油箱带油补焊，原注入油含有某些气体成份大修后滤油不彻底留有残气等。运行中排除其他原因，根据气体可以分析出来变压器内部短路，但是是什么地方短路则很难判断。

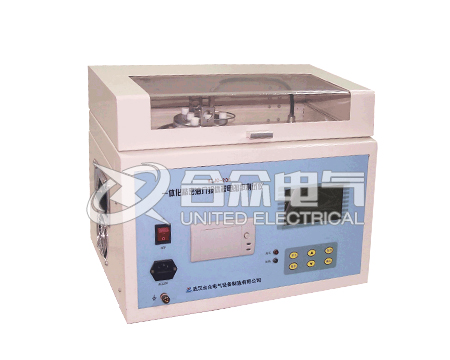

测量介质损耗因数tgδ，它主要用来检查变压器整体受潮油质劣化、绕组上附着油泥及严重的局部缺陷。介损测量常受表面泄露和外界条件(如干扰电场和大气条件的影响)，因而要采取措施减少和消除影响。现场我们一般测量的是连同套管一起的tgδ，但为了提高测量的准确性和检出缺陷的灵敏度，有时也进行分解试验，以判别缺陷所在位置。

测量泄漏电流作用和测量绝缘电阻相似，只是其灵敏度较高，能有效发现有些其他试验项目所不能发现的变压器局部缺陷。泄漏电流值与变压器的绝缘结构、温度等因素有关，在《电力设备预防性试验规程》中不作规定，只在判断时强调比较，与历年数据相比，与同类型变压器数据相比，与经验数据相比等。介质损耗因数tgδ和泄漏电流试验的有效性正随着变压器电压等级的提高、容量和体积的增大而下降，因此单纯靠tgδ和泄漏电流来正确判断绕组绝缘状况的可能性也较小，这主要也是因为两项试验的试验电压太低，绝缘缺陷难以充分暴露。对于电容性设备，实践证明如电容性套管、电容式电压互感器、耦合电容器等，测量tgδ和电容量Cx仍是故障诊断的有效手段。对于变压器纵绝缘中出现的各种非金属性短路缺陷也一样很难发现。

电力变压器测量绕组连同套管的直流泄漏电流，当用直流电压作用下，任何电介质上流过它的电流随时间的增加而降低的、在一定的时间后趋于稳定，这个稳定电流就叫做直流泄露电流。大型变压器体积较大，绝缘材料有油、纸、棉纱等。其绕组对绕组、绕组对铁芯、套管导电芯对外壳，组成多个并联支路。当测量绕组的直流泄漏电流时，能将各个并联支路的直流泄漏电流值反映出来，所以容易发现局部缺陷。但是对于纵绝缘中的非金属性接地或者短路也很难发现。
