三相过电压保护器避雷器的检测试验方法

     三相过电压保护器测试是三相组合式过电压保护器工频放电电压测试的常用检测方法，尤其是对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特的功效。给大家介绍TBP三相过电压保护器测试方法。

     三相组合式过电压保护器，是一种新型的过电压保护器（也称为三相复合式过电压保护器），用于限制大气过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。用一台保护器可以代替几台避雷器，功能是普通避雷器性能上无法相比的。

     三相组合式过电压保护器（又称避雷器或 TBP）广泛用于 35kV 及以下电力系统中，主要用于保护发电机、变压、开关、母线、电动机、并联补偿电容器组等电器设备的绝缘免受过电压的损害，对于相间和相地的过电压都能起到有效的保护作用。

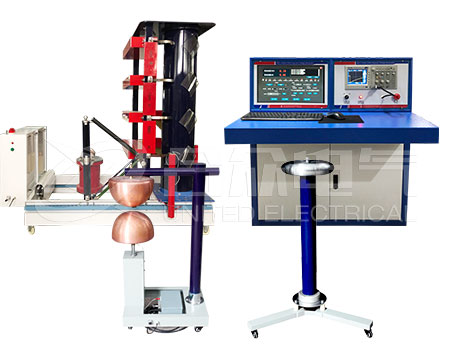

     三相过电压保护器测试采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，以提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。测试仪集工频高压电源、测量、控制系统为一体，浓缩在一个铝合金箱内，体积小，重量轻，防震耐摔，操作简单，携带方便。试验时，应均匀升压，从开始升压至放电，时间控制在3.5~7S为宜。TBP动作后应在0.2s内切断电源。

     三相过电压保护器测试次数不少于3次，每两次时间间隔应不小于10S，工放值取其平均值。工放值与上一次测试值的误差在620%则视为合格，若因运输或保管过程异常震动、双方测试仪器和方法不同等原因造成TBP参数变化超出上述范围，则不得投入运行。

     三相过电压保护器测试时，只有间隙放电，其它任何部分不得发生闪络。

     在对安装有本保护器的开关柜作耐压实验时，必须将保护器的四只接线端头全部拆除后方可进行。

     三相过电压保护器测试是三相组合式过电压保护器工频放电电压测试的常用检测方法，TBPBP三相过电压保护器测试周期为两年一次。
