匝间冲击耐压试验仪典型波形参考分析

匝间冲击耐压试验仪典型波形参考分析

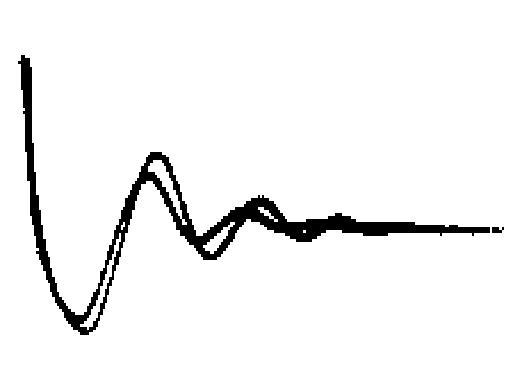

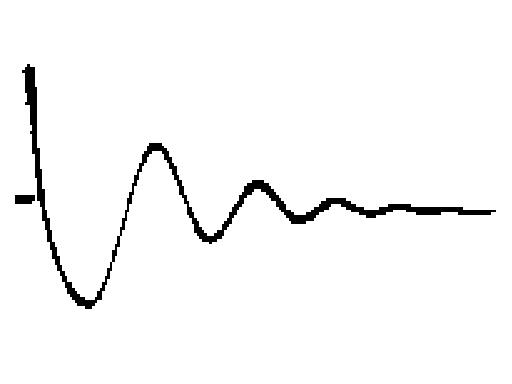

匝间绝缘无故障波形

1)匝间无故障的电机绕组，冲击波在参照品和被试品中的衰减振荡波形应该是重合的。但是由于材料、加工工艺的少许不同，会引起绕组阻抗的少量变化。因此在两者中的衰减振荡波形实际上只是基本重合，无显著差异（简称重合）如上图所示。

2)波形重合时,亦可能有特殊故障。如，对于Y和△接法，当故障存在于比较回路的公共部份时，冲击波在两者中衰减振荡波形也将重合，但其与无故障波形不同。还有当各相绕组全部接错或嵌错，共阻抗将是平衡和对称的，在比较试验时，波形显示也将重合，但其振荡频率有变化。

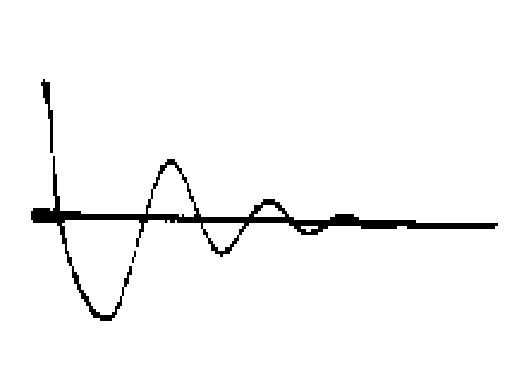

线圈一相断线波形

一相绕组断线，试验时没有形成回路，不能显示振荡波形。有时在断线处也有放电现象。

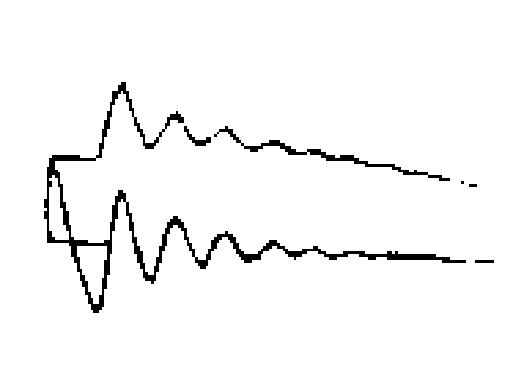

匝间短路波形

1)绕组匝间绝缘的缺陷，在一定的冲击波电压下，将被击穿而形成匝间短路,此时比较试验波形显示有差异，其差异程度随故障程度和部位而不同。

2)绝缘击穿时，有时会伴有放电火花和放电声，试验波形将显示放电毛刺并跳动，可作为匝间绝缘故障判别的辅助手段。

一相相间短路波形

一相绕组匝间完全短路，阻抗为零，此时冲击波电压不能在绕组中形成衰减振荡波形。

相间和对地绝缘故障也可用匝间冲击耐压试验仪去检测，绕组相同或绕组与铁芯间施加冲击电压，当绝缘无故障时，相间和对地绝缘的阻抗甚大，冲击波不能形成振荡。当绝缘有故障时，随故障发生的部位不同，波形显示有一定的振荡，并伴有放电火花和放电声，有助于故障判别和定位。
