潜动是指电度表的电压线圈加上一定电压以后,在负荷电流等于零时,电度表的圆盘仍然转动的现象，与潜动试验相对应的是启动试验。

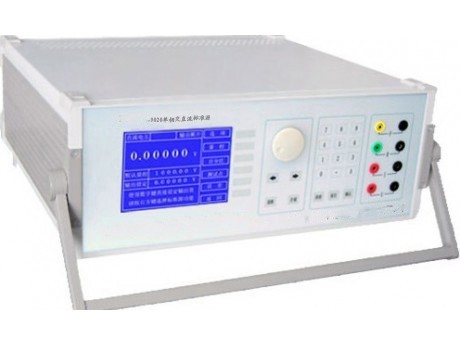

启动电流是指电度表在额定功率因数等于1时,将其电压线圈加上额定电压以后，能使电度表转盘连续不停地转动的最小负载电流，合众电气生产的DGDN-T交直流电表效验台可以满足电能表启动试压和潜动试验的检定。该交直流电表效验台装置稳定度高，可靠性好，输出功率大。

造成电能表潜动的原因

当电能表的电流线圈中无负载电流存在的时候,电能表铝盘的转动不应超过一整圈,如果电能表连续的转下去，说明表发生了潜动现象，潜动可以分为正潜动和反潜动。

造成潜动的原因主要有：

（1）轻负载补偿力矩过大，由于电网电压在一定的范围内波动，而补偿力矩和电压的平方成正比，所以，当电压升高时，就会引起轻载补偿力矩增大，是误差偏正，此时，将会产生正潜动，相反，当轻载补偿力减小时，会使误差偏负，此时将会产生反潜动。

（2）电磁元件不对称或电压铁芯、电流铁芯倾倒，当电压铁芯倾倒时，照成电压工作磁通的路径不同，从而形成一个指向倾斜一侧的转动力矩，这个力矩就是潜动力矩，而当电流铁芯倾斜时，会使两个电流线线圈的磁极端面不能平行于铝盘，从而使两个合成的潜动力矩不相等，离铝盘近一侧的铁芯所合成的潜动力矩，这样也就产生了一个潜动力矩，除此以外还有其他方面的因数也会产生潜动力矩，如回磁片位移，电压辅助磁路气隙不对称等。

交流电能表检定项目中的潜动试验

根据JJG307-2006《机电式交流电能表》检定规程，以安装式电能表为例，检定项目：①直观检测②交流耐压试验③潜动试验④启动试验⑤测定基本误差⑥常数试验。

潜动试验是其中之一，规程规定受检定电能表各电压线路先加100%、80%参比电压，各电流线路0.25倍启动电流，在潜动试验时限内，抓盘转动小于1转，或者光电头采样。

选择在110%和80%参比电压下进行潜动试验是因为造成电能表潜动的主要原因是它本身工作电压不断变化，我们知道，电能表的轻载补偿力矩是和工作电压的平方成正比，当电压升高时，轻载补偿力矩就会成平方关系增大，从而引起电能表的潜动，同时由于电能表防潜动装置的力矩是利用电压铁芯所散播的磁通来完成，而防潜动力矩大小同样和工作电压成正比，更多相关资讯请关注合众电气（www.hzdq.com）
