电缆故障定点与测试应用经验分析

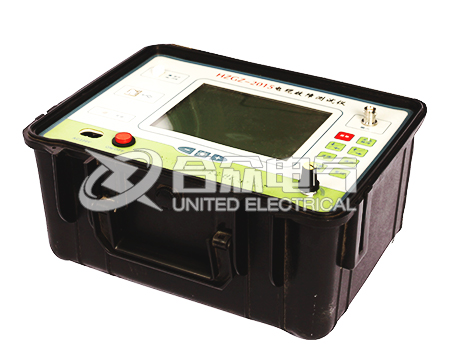

  本文电缆故障定点与测试应用经验分析主要介绍电缆故障测试步骤、电缆故障定点及电缆故障测试应用经验，其中电缆故障定点介绍了声磁法及音频感应法。电缆故障测试可采用HZGZ-712电缆故障测试仪及HZGZ-712电缆故障测试仪。电力电缆故障测试仪是合众电气根据市场的需求和电力电缆类的试验规范而研发生产的智能电缆故障测试仪器。HZGZ-712电缆故障测试仪用于35kv以上的主线路的电力电缆故障距离测试，电力电缆故障测试仪配备声测法定点仪，可准确测定故障点的精确故障位置。该电力电缆故障测试仪具有根据不同的被测电缆随时修改传播速度的功能。

  电缆故障测试步骤

  (1)确定故障性质;

  (2)粗测，即测出故障点到电缆任意一端的距离;

  (3)精测，即确定故障点的精确位置。

  电缆故障定点

  一般电力电缆故障点定点可采用声磁法或音频感应法：

  1、声磁法：使用脉冲高压使电力电缆故障点击穿放电，利用电缆故障间隙放电产生机械声音对发生高阻故障和闪络故障的电力电缆定点。声磁法是根据声音信号与磁场信号传播速度不一的原理，利用仪器探头检出声音信号和磁场信号的时间差来确定准确的故障点。

  2、音频感应法：对于电力电缆的短路故障，由于无放电声而不能采用声磁法，只能采用音频感应法对故障点进行准确定点。音频感应法用音频信号发生器在电力电缆短路相芯线间通上音频电流，电力电缆会发出电磁波。在电力电缆故障点附近的地面上用探头(电感式线圈)沿被测电力电缆走向接收电磁场变化的信号，将信号放大后送入耳机或指示仪表检测信号的变化情况，直至信号消失。在电力电缆故障点音频信号最强。

  电缆故障测试应用经验

  1、电缆在验证时必须要求提供完整的电缆资料(长度、路径是否预留、接头位置等)。

  2、主绝缘故障预定位较易而精定位很难;相反，外护套故障预定位较难而精定位(跨步电压法)却非常准确、容易。在特殊情况F(绝缘及外护套故障共点时)两者可结合使用。

  3、低压电缆接头施工时地线连接不规范，测试时应注意电缆地线与接地分开。当电缆一端测不到明显波形时，换另一端或加大燃弧电流后再测，可获得较好波形。

  4、因所测电缆较长而在预定位测不出波形时，可加大冲击电压或调节触发时延以得到波形。对于间歇性故障，当采用冲击电压不能击穿时，可用常规直流耐压试验击穿。

  5、预定位误差包括：a.仪器误差，恒定不变;b.量度误差，影响较大，应注意两端电缆是否有预留圈;c.波速取值不当误差，应由电缆长度计算;d.波形判断误差，取决于仪器性能及测试者经验。

  6、根据电缆的准确总长及完好相的反射波算出该电缆的准确波速，在无准确的电缆长度时，波速度经验值选取是测试的关键。
