试验变压器的选择技巧有哪些

  通过平时和客户的交流发现，很多客户在选择试验变压器时，不知道该选择哪种型号的试验变压器，对容量等参数的等级大小的确定也没有很大把握。武汉合众电气为您归纳整理并做如下分析：

  首先，试验变压器产品型号如何选择呢?下面将从各型号的优劣势来给您分析。在目前阶段，试验变压器主要分为3种，1、充气式试验变压器，2、油浸式试验变压器，3、干式试验变压器。

  一、充气式试验变压器，型号为YDQ型，是目前在高压领域里比较热门的一种产品，因为SF6气体是种高绝缘强度的物质，它具有灭弧，无色，无味，无毒等特点。用它来做介质使得产品更小巧，轻便，性能好。在现场作业比较方便。并且因为它的绝缘强度高，用它做无局放高压电源变压器，可以轻松达到标准的局放参数。并且可以做高电压，大容量试变及无局放交流变压器。

  缺点：因其工艺比较复杂，并且SF6气体价格较高，使得这种产品比市场上的其它几种产品价格稍高。

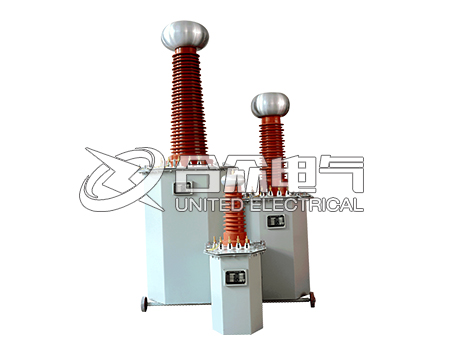

  二、油浸式试验变压器，型号为YD型，这种产品是中国六十年代开始使用的一种传统产品，这种产品技术成熟，成本低，价格低，维修方便等特点，现在仍然有很多客户在使用。

  缺点：比较笨重，体积大，容易泄露造成污染。时间长了以后，油质会变化，绝缘强度降低，寿命比较短。

  三、干式试验变压器，这种变压器型号为GTB型，是直接将环氧树脂将高压线圈浇铸，无需外壳，这样可以使产品小巧，没有泄露。

  缺点：不能做高电压，大容量的产品，受热性不好，容易炸裂，不便维修。

  对试验变压器各型号有了大致了解后，再来说一说在容量等参数的大小上来如何选择。特在此作一些实例讲解。

  我们选择试验变压器时，主要考虑以下几点：

  (1)电压。依据试品的要求，首先考虑选用具有合适电压的试验变压器，使试验变压器的高压侧额定电压高于被试品的试验电压Us,即Un>Us。其次还应该检查试验变压器所需的低压侧电压，是否能和现场电源电压，调压器相匹配。

  (2)电流。试验变压器的额定输出电流In应大于被试品所需的电流Is，即In>Is。被试品所需的电流可以按照其电容估算，Is=UswCx，其中Cx包括试品电容和附加电容。

  (3)容量。根据试验变压器输出的额定电流及额定电压，就可确定试验变压器的容量，即P=UnIn。

  根据部颁标准规定，我国试验变压器的电压等级有：5kV、10kV、25kV、35kV、50kV、100kV、150kV、300kV等;容量等级有：3kVA、5kVA、10kVA、25kVA、50kVA、100kVA、150kVA、200kVA等。

  由计算结果，查部颁标准即可选出所需要的试验变压器。如果有特殊要求，可向合众电气技术部订购特殊规格的试验变压器。

  例如配电变压器的电压等级和容量是10kV、1000kVA，碰到的试品又基本上是10kV的，就可选择50kV、5kVA的试验变压器，因为10kV、1000kVA的配电变压器的出厂试验电压为35kV，交流试验电压为30kV;同时又可满足10kV绝缘子以及高压开关柜的试验(试验电压为42kV)和10kV电缆的直流试验(直流电压为60kV，对应的交流电压为42.83kV)的要求。在试验容量方面，一台10kV、1000kVA的被试变压器，其充电时的电容电流在30～35kV试验时约为80～110mA，因为35kV×110mA<5kVA，因此5kVA能满足要求。又如一台35kV、2000～4000kVA的变压器，当试验电压在72～85kV时的电容电流约为150～260mA，6000～8000kVA的约为300～420mA，10000kVA的约为800 ～1000mA等，此时所选试验变压器的容量必须大于上述试品电容电流所对应的容量。一般认为，试验变压器容量为被试品(电力变压器)容量的5‰。

  希望现在您对于变压器的选择已经有了大致了解，如果有疑问，请联系武汉合众电气，我们将帮您找到最适合的解决方案。
