变频谐振试验装置日常的维护及一些小故障的排查及处理方法

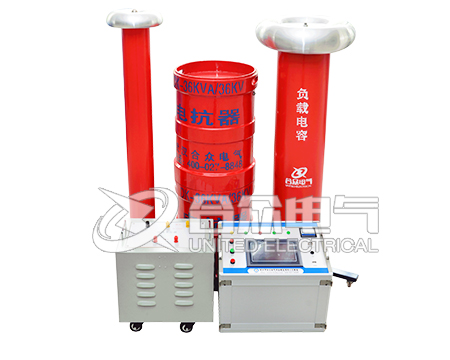

    在电力部门中常见的变频谐振装置的主要组成部分分别是调频调压电源、隔离变压器、电抗器、激励变压器和电容分压器组成。同时串联谐振连接方式是由被试品的电抗器与电容构成;被试品被分压器并联着，这样做的主要作用是用于测量被试品上的谐振电压的值并作过压保护信号;由于变频谐振装置在电力行业需要使用的部门比较多，如果在操作过程中有稍许不注意的地方就有可能造成设备的损坏及影响测量的准确性，通常相关操作人员都需要经专人做岗前培训，那么下面我们就稍微总结几点变频谐振装置在使用是使用注意的细节，及日常的保养。调频功率输出经激励变压器耦合给串联谐振回路，提供变频谐振的激励功率。那么下面我们就具体的介绍下变频谐振试验装置日常的维护及一些小故障的排查及处理.方法

    常见的注意细节：

    1在操变频谐振装置的时候操作人员应该不少于2人且在使用时应该服从本公司的操作规范。

    2这个试验设备应交由该试验设备专业人士进行操作，试验之前应给多做操作方面的准备，熟读操作说明书，重复操作训练。

    3设备的各处接线应该按规范进行接连，不要因为接线错误导致设备的损坏。

    4.了确保每次试验的安全正确，每个操作人员不仅要熟悉本产品说明书外，还要遵照国家规定的操作规程进行操作。

    5.本装置使用时，输出的是高电压或超高电压，因此在使用过程中必须得做到可靠接地，注意操作时候的安全。

    常见的一些故障的原因及排除方法：

    一.自动调谐不能完成，找不到谐振点：

    现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点

    原因分析：回路接地不够牢靠，有可能是试验回路接线错误，或者是装置某一设备接线开路

    排除方法：1.检查接地设备是否可靠，接地连接线是否有断开未接好的地方;

    2查看每一只电抗器的通断;

    3查看励磁变压器的高低压线圈的通断;

    4查看分压器的高低压电容臂的通断;

    5查看分压器的信号线的通断;

    二.风扇不能启动：

    原因分析：是由于我们在进行故障保护、急停、失谐保护操作后，没有及时按“故障复位”按钮;

    排除方法：1.首先我们先关掉该设备的电源，让该设备停置半个小时，然后我们再将设备重启，按设备面板上的“复位”按钮，我们重新再次启动设备。

    2.要是风扇还是不能正常工作，那么我们就需要和厂家进行沟通，不要自己拆卸设备!

    6.设备本身升压时没有谐振点，还需要查看抵偿电容器的通断;

    上面就是我们对变频谐振装置的维护以及进行操作时应该注意的一些细节，及平时遇见故障的一些排查及解决的一些方法，希望能给大家在平时操作中当做参考，当然上面都是一些常见的并不是很完善，以后会陆续补充起来，有其他检测设备的参考资料可以在合众电气官网www.hzdq.com进行查阅。
