有关接地电阻表概述

  接地电阻表是一种广泛应用于电力、防雷、通信、交通等领域的电气设备及传输线路接地电阻的测量的计量器具，是电气安全检查和接地工程竣工验收必不可少的工具。随着科学的不时发展，接地电阻的的测量方法也在不时进步，接地电阻表发展到现阶段主要有以下三种：

  1.模拟式接地电阻表是比较传统的测量接地电阻的仪表，它的基本原理是采用三点式电压落差法，测量方法是在被测地极的同一侧地上打入两根辅助测试极，三者在同一直线上，辅助测试极与被测地极的距离分别为20m和40m左右，按一定的转速转动摇把，使电阻表内部的电机产生电能，在两端的电极之间产生电流，形成回路，从而在被测电极和辅助电极之间产生一个电压，从而计算出被测接地极的电阻。它的缺点是采用手摇式的，输出电压不稳定，影响测量结果而使测量结构不够准确。

  2.数字式接地电阻测试仪。这种测试仪的测量方法有两线法、三线法、四线法。三线法的接线方法跟模拟式地阻表相同，但其稳定性远优于前者。两线法测量不需要打辅助接地桩，可以把水管、交流电插座的零线等作为辅助接地。四线法是在三线法的基础上改进而来的，在低值测量和接线对测量结果影响较大的情况下，可以有效消除误差，提高准确性。

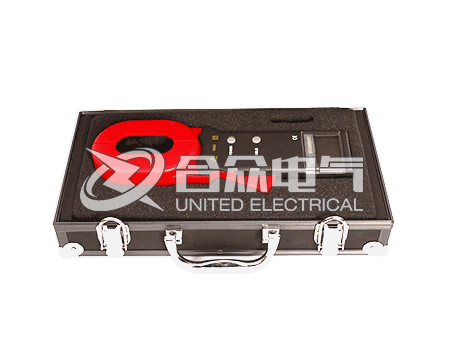

  3.钳形接地电阻测试仪，丈量方法包括单钳法和双钳法，基于两极法测量。钳表的钳口局部包括电压和电流线圈，电压线圈提供激励信号，被测回路上感应电势E从而发生回路电流I对E及I进行丈量，得出R简单来说就是全电路欧姆定律在实际中的体现。一种新颖的丈量工具，方便快捷，不需要辅助测试极，只需往测地线上一夹，就可得出结果。此外，还有一个优点是可以在线测量设备的电阻，不像激进仪表要切断电源或断开地线。但它还存在着较大的局限性，丈量值实际上是包括被测试接地电阻在内的整个环路电阻，且易受外接电磁场干扰，无法丈量土壤的电阻率，不能完全代替激进地阻表丈量单个接地体的接地电阻。



  由此可见，接地电阻的测试技术发展到现在，钳形接地电阻表和传统的接地电阻表各有各的优缺点，使用人员在实际的测量过程中，要根据实际情况选择最佳的测量仪器，而且接地电阻的测量方法仍有很大的发展空间。

  武汉合众电气生产的接地电阻仪有HZJD-309开关柜接地电阻测试仪、HZDW-602地网接地电阻测试仪、HZJD-610双钳多功能接地电阻测试仪、HZJD-611钳形接地电阻测试仪、HZJD-614接地电阻测试仪等。产品质量优，价格合理，在国内市场享有很好的声誉，欢迎广大客户咨询采购。

  武汉市合众电气设备制造有限公司是一家专业生产高压试验检测设备的企业，公司以良好的信用和优质的产品赢得国内外广大市场是客户的一致好评。如有需要，欢迎电话咨询。
