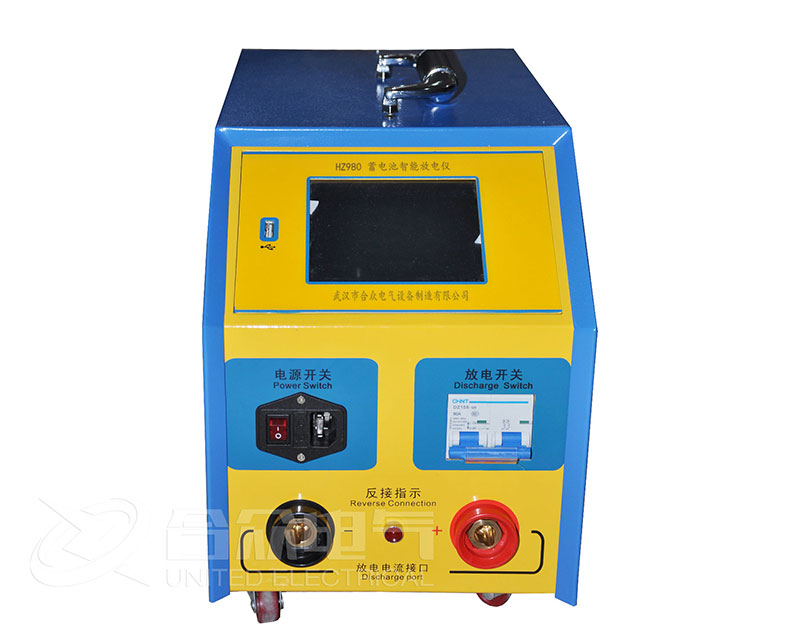

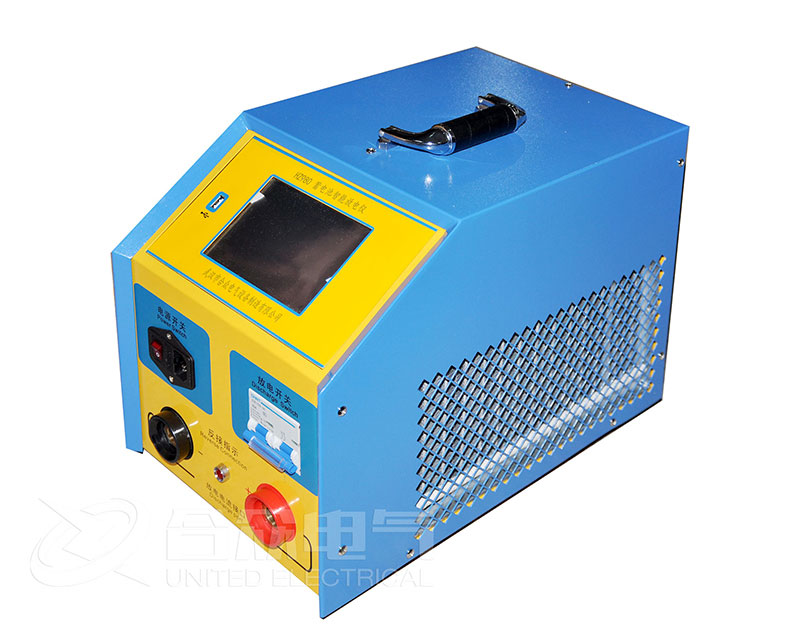

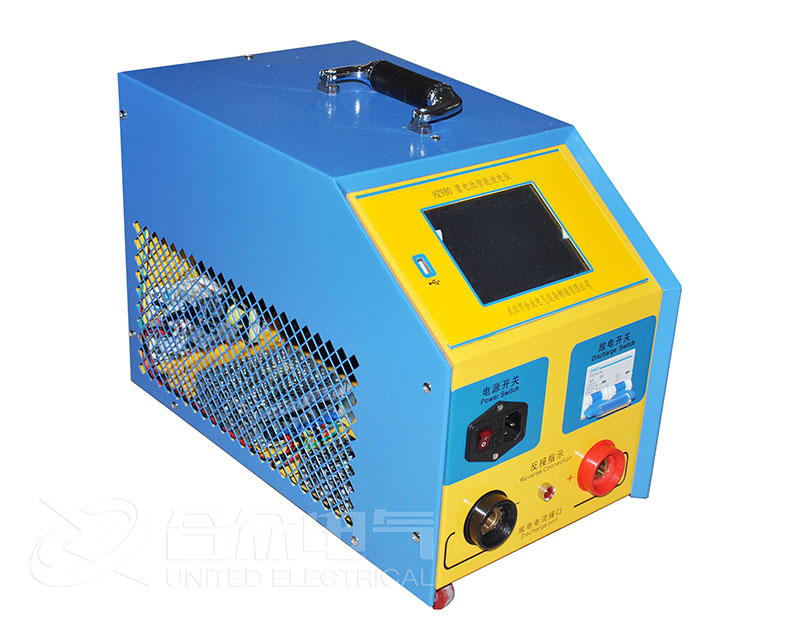

蓄电池智能放电仪 HZ980-武汉市合众电气

一、产品概述：

蓄电池放电监测仪采用新的无线通讯技术，通过PC机监控软件可对蓄电池放电过程进行实时监测，监控每节电池的放电过程。

蓄电池放电监测仪采用PTC陶瓷电阻作为放电负载，完全避免了红热现象。使整个放电过程更安全。

二、功能说明：

功能一：核对性放电实验

能够对蓄电池组进行核对性容量测试，可以连续设定放电电流，按照设定的放电电流恒流放电，监测放电过程中电池组及每节电池的电压，测量单节电池及电池组的容量。

多种放电停止条件的设定：

1、电池组总电压

2、单体电池电压

3、放电时间

4、放电容量

可适应多种电池电压：1.2V、2V、4V、6V、12V

功能二：无线功能

1、单体电池电压通过无线传输方式进行数据传输。省去了接线的麻烦

2、电池组总电压采用无线传输方式进行数据传输。

3、放电过程监测，使用无线通讯终端将电池放电数据实时传送到计算机管理软件，可实时查看放电过程数据并自动保存。

功能三：短时容量测试功能

本设备可采用10~20分钟的快速放电，用于快速测试单体电池内阻及放电能力，快速判断电池的性能及容量。

功能四：电流监测功能（选配）

停电时/实际负载放电时，在线自动监测单体电池电压，电池组电压及放电电流，记录电池的放电容量，保证对电池状态的判断。

功能五：数据管理功能

完善的计算机管理分析监控软件，具有强大的数据处理功能，采用先进的数学模型，对电池的多项测量结果进行综合分析，准确判断电池性能，并可查询电池的实时运行状态及历史数据，包括各项参数、曲线并自动生成报表。

三、产品特点：

1、采作PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。

2、具有无线通讯功能，无线采集盒与放电主机及上位监控PC主机三者之间通过无线方式进行通讯，简化接线，灵活方便。

3、无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监控。

4、配备的PC机监测系统，可实时监测整个放电过程，并把监测到的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。

5、有USB接口，可将放电过程的数据存入U盘，并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。

6、采用智能单片机ARM控制、液晶中英文显示。菜单操作简单明了。

7、可设定测试/放电终止条件，包括单体电池电压、电池组终止电压、放电电流、放电时间。

8、可通过短时放电（10分钟）来预估蓄电池组容量。

9、可记录测试/放电过程，主要是电池组总容量、总电压、总电流以及电压低的单体电池的电压变化情况。

产品参数

型号	放电电流	电池组电压	放电终止电压	供电电源	尺寸(mm)	重量
48V150A	0～150A	DC48V	10～60V可调	AC220±15% DC48V	415×180×310	9kg
48V200A	0～200A				520×180×393	13kg
48V300A	0～300A				570×225×460	15kg
220V30A	0～30A	DC220V	176～275V可调	AC220±15% DC220V	415×180×310	9kg
220V50A	0～50A				520×180×393	13kg
220V100A	0～100A				570×225×460	15kg
110V30A	0～30A	DC110V	98～121V可调	AC220±15% DC110V	415×180×310	9kg
110V80A	0～80A				480×180×350	11kg
110V100A	0～100A				520×180×393	13kg
380V20A	0～20A	DC380V	304～456V可调	AC220±15% DC380V	570×225×460	15kg
380V50A	0～50A				600×235×460	18kg
380V100A	0～100A				500×780×704	38kg
80V～482V20A	0～20A	DC80V～482V	80～482V可调	AC220±15% DC80～482V	570×225×460	15kg
80V～482V50A	0～50A				600×235×460	18kg
80V～482V100A	0～100A				500×780×704	38kg
检测单体电池		2V、4V、6V、12V
测量精度		电压测量精度：0.5% 电流测量精度：1%
通讯接口		数据存储：USB 并机通讯：RS232
采样间隔		5s～1min
散热方式		强制风冷
工作环境		温度0℃～50℃ 湿度5%～90%
屏幕尺寸		128×64LCD
存储容量		128M

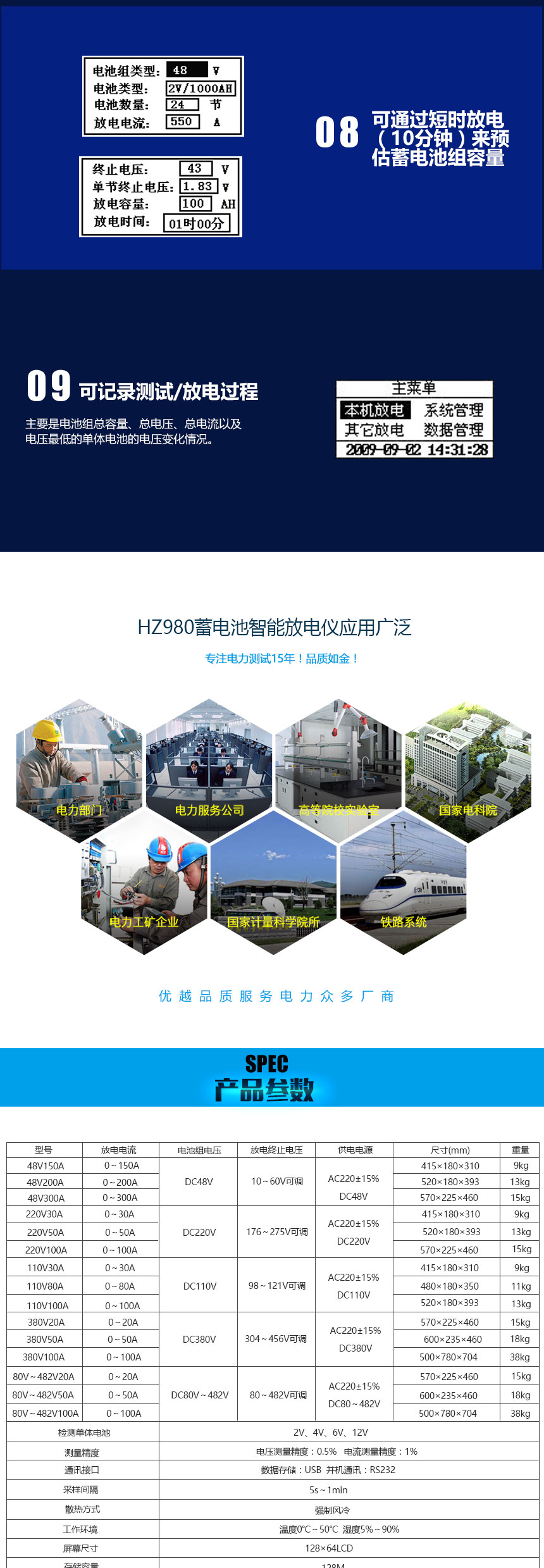

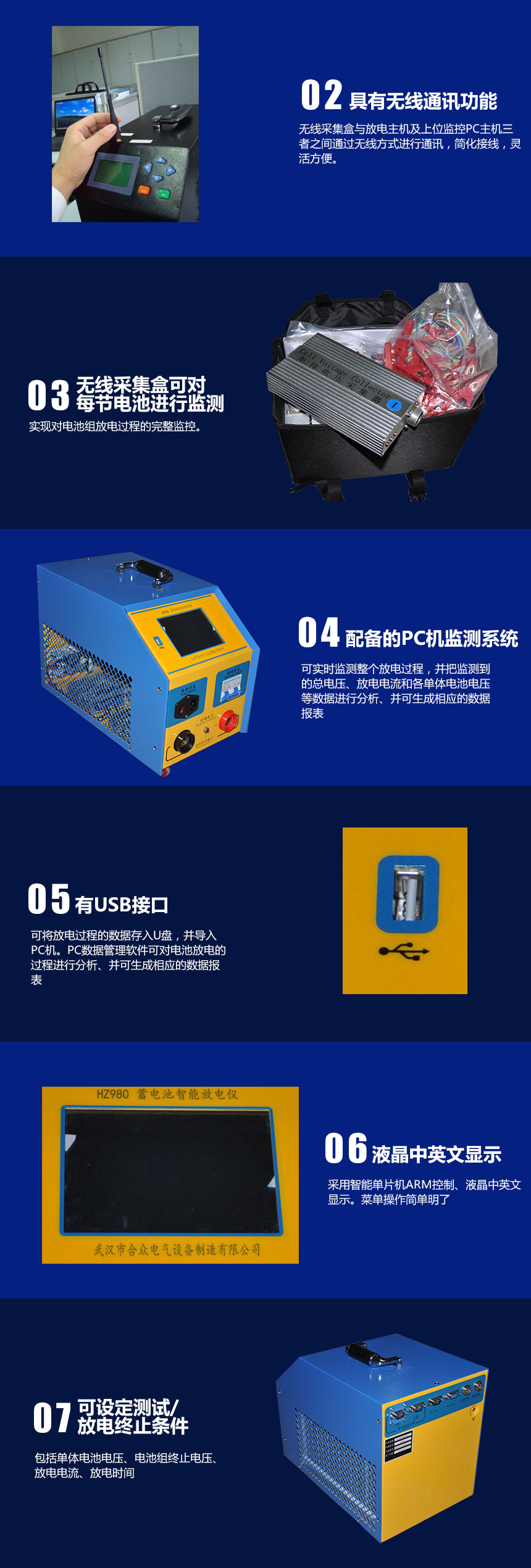

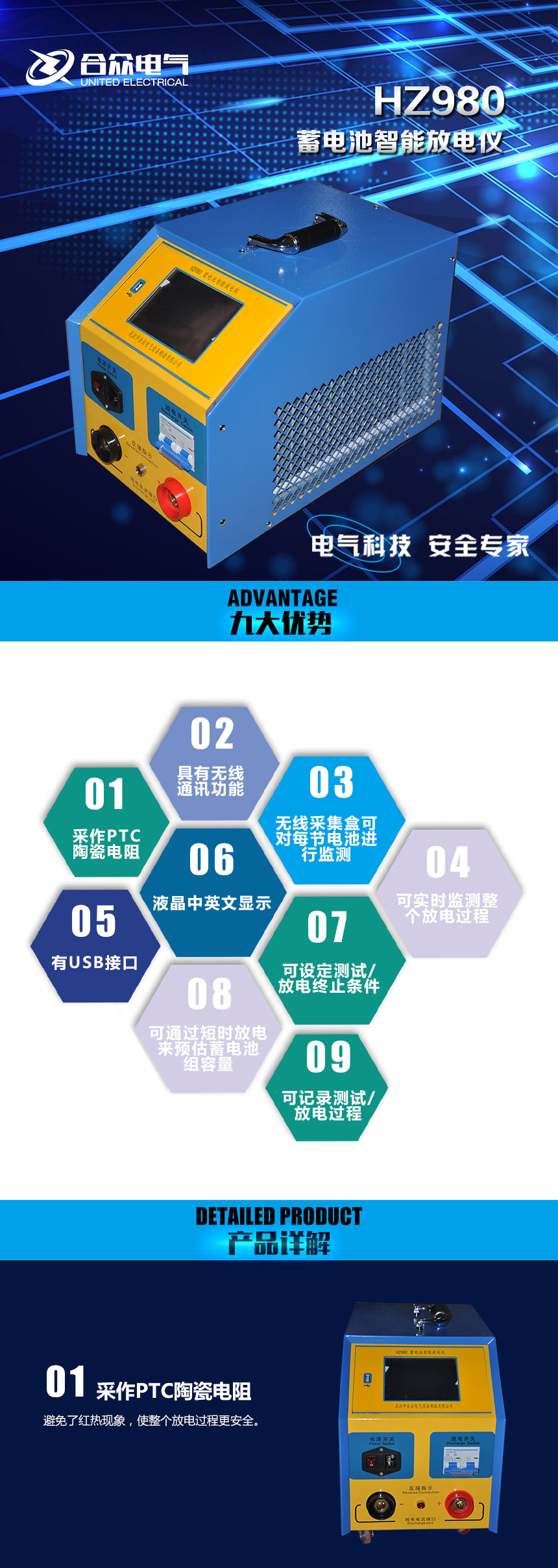

产品彩页

蓄电池智能放电仪

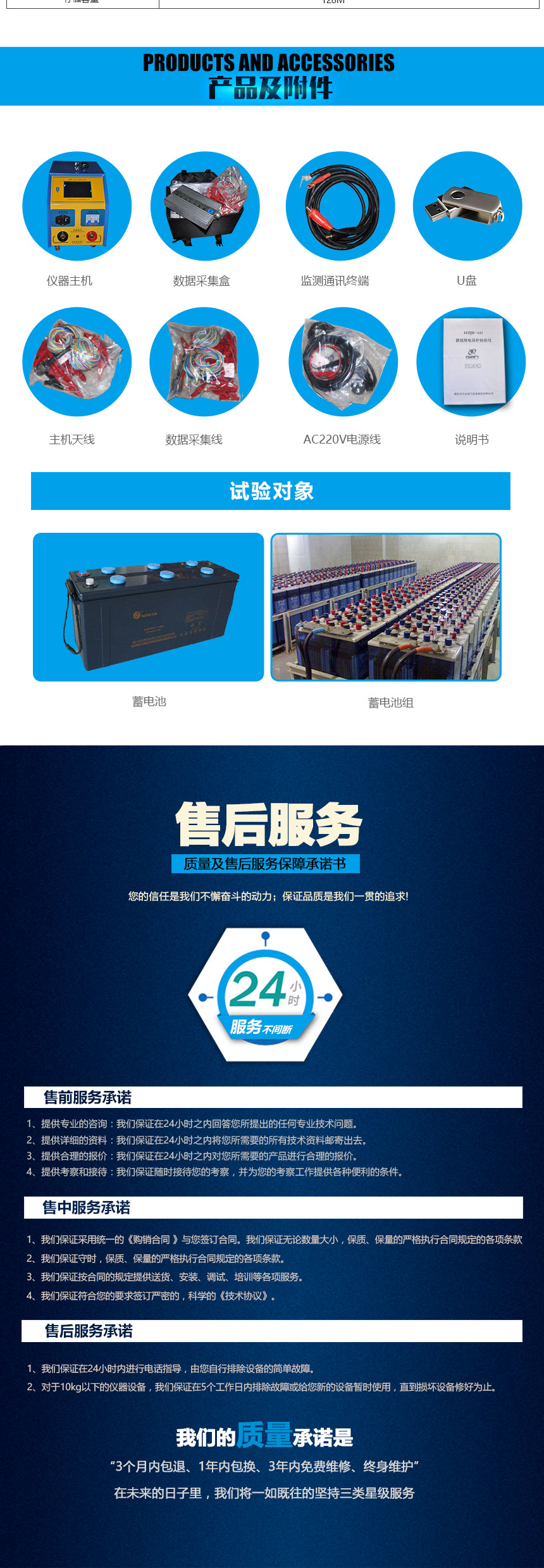

产品附件

序号	品名	数量	备注
1	该仪器主机	1
2	数据采集盒（2/6/12V电池）	--	不同电压等级，数量不等。
3	监测通讯终端	1
4	U盘	1
5	放电电缆	2	红、黑各一条
6	电压监测线	1
7	电流传感器（选配件）	1	不同电流等级，量程不同。
8	数据采集线	--	不同电压等级，数量不等。
9	主机天线	1
10	AC220V电源线	1
11	说明书	1
12	PC机软件光盘	1
13	铝合金包装箱	1
14	USB-RS232转接线	1

产品图集

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。
