一、产品概述：

三相电能质量分析仪，电能质量测试仪，是对电网运行质量进行监测及分析的专用便携式产品。可以提供电力运行中的谐波分析及功率品质分析，能够对电网运行进行长时间的数据采集监测。同时配备电能质量数据分析软件，对上传至计算机的测量数据进行各种分析。

使用仪表前，请认真阅读此说明书，了解相关注意事项！

二、产品特点：

一种电能质量分析专用仪表。

使用ARM和DSP以及16M字节的存储器；

可进行测量，并保存数据，将其上传到PC机进行分析；

模块化结构，设计合理，运行可靠。

中文菜单操作，简单易学。

可使用USB盘更新仪表软件，软件升级简单、方便；

在PC机上用电能质量数据分析软件对测量数据进行详细分析。

产品参数

序号	项目	描述
1	电压/电流/频率	可测量三相电压、零线电压、三相电流、零线电流、频率等
2	谐波测量	可测量至50次谐波，测量结果包括各次谐波电压、谐波电流的幅值、电压谐波的总失真度(总畸变率)、各次电压谐波/电流谐波含有率；可显示谐波频谱图
3	功率/电能测量	可测量三相视在功率、有功功率、无功功率、功率因数、三相电能等
4	三相不平衡测量	可测量三相电压不平衡度及正序、负序、零序电压；三电流不平衡度及正序、负序、零序电流；可显示电压矢量、电流矢量
5	监测记录	可长时间地记录基本的（稳态）电能质量参数，记录时间间隔从3秒到30分钟可调。
6	数字示波器	可用于查看电压/电流信号波形

表3-2各项检测功能准确度指标

	可测量范围	测量精确度	说明
电压/电流/频率	三相电压：10~700V(真有效值) 零线电压：1～70V(真有效值) 三相电流：0~1000A(真有效值，选配1000A电流传感器) 零线电流：0~25A(真有效值，选配25A电流传感器) 频率：40~70Hz	电压：±0.5% 电流：±0.5% 频率：±0.01Hz	此处以A相电压频率作为测量频率
谐波测量	电压谐波：总谐波、1~50次谐波。电流谐波：总谐波、1~50次谐波。	电压谐波： ±0.1(%f) 电流谐波：±1%
功率测量	有功：0.05~700KW 视在：0.05~700KVA 无功：0.05~700KVAR 功率因数：0.00~1.00 有功电能：0.01~10000kWh 视在电能：0.01~10000kVAh 无功电能：0.01~10000kVARh 平均功率因数：0.00~1.00	有功：±2% 视在：±2% 无功：±2% 功率因数：读数±0.005 有功电能：±2% 视在电能：±2% 无功电能：±2% 平均功率因数：读数±0.005
三相不平衡	基波电压：10~700V(真有效值) 基波电流：0.5~1000A(真有效值) 基波频率：40~70Hz 相角：0~360o 不平衡度：0.0%~100%	电压：0.5% 电流：0.5% 频率：读数±0.01Hz 相角：读数±0.3o 电压不平衡度：读数±0.2 电流不平衡度：读数±0.2	此处以A相电压频率作为总测量频率
监测记录	可记录参数：三相电压、三相电流、零线电流、电压谐波（总谐波、1~25次谐波）、电流谐波（总谐波、1~25次谐波）、三相不平衡、有功功率、功率因数、波动、闪变	记录时长＝（仪表可记录最大数据个数×保存时间间隔）/60分钟仪表可记录的最大数据个数 = 18635个保存时间间隔：3S～30MIN 记录时长：15小时～388天	采集间隔设置3秒，可监测15.5小时，采集间隔设置30分种可监测388天(3秒～30分连续可调)
骤升骤降	电压骤升、电压骤降以及暂时断电		最多可记录40个事件
波动	电压波动量：0.1%~10.0%	测量误差±5％
闪变	短时闪变长时闪变	短时间闪变测量误差：±5％长时间闪变测量误差：±5％
数字示波器	三相电压、三相电流、零线电压和零线电流瞬时波形	最大采样频率：200KHz 最小采样频率：100Hz
尺寸	278×152×85mm	重量	1.6Kg

产品彩页

三相电能质量分析仪

产品附件

名称	数量	单位
分析仪主机	1	台
电流传感器	4	个
电压测试线	5	根
电流测试线	1	根
鳄鱼夹	5	个
测试表笔	2	个
充电器	1	个
光盘	1	张
铝合金机箱	1	个
合格证	1	份
检验报告	1	份
说明书	1	份

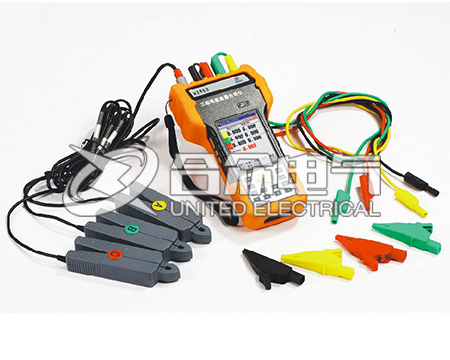

产品图集

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
