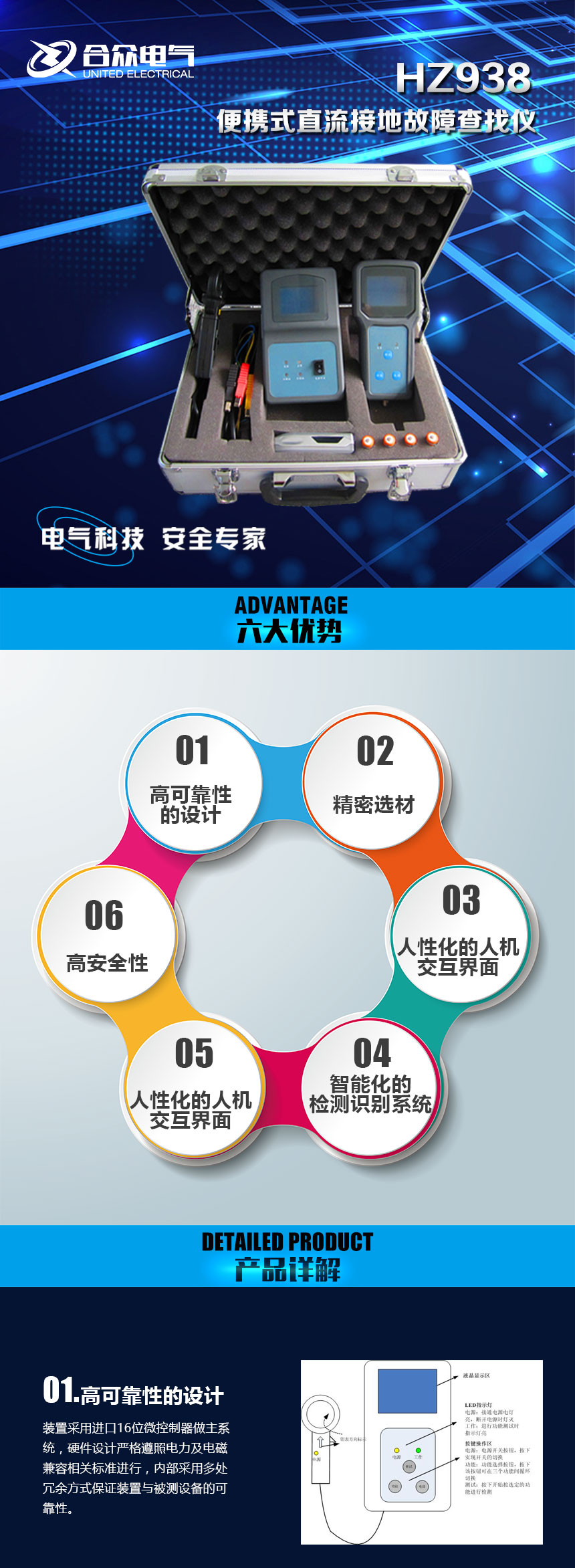

一．产品概述：

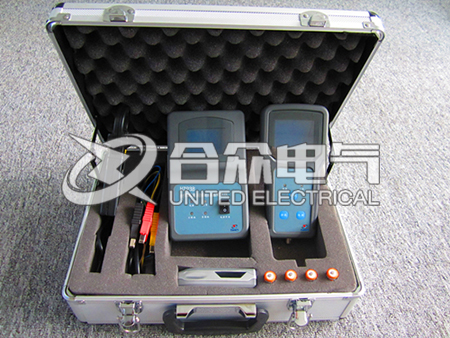

便携式直流接地故障查找仪，由“分析仪”与“探测仪”两部分组成，使用时，将直流系统绝缘分析仪电源线按标示接入被测直流系统母线的正极，负极与地线上，开启电源后，分析仪即会对直流系统的绝缘情况进行分析，并将直流系统正对地电压，负对地电压，接地阻抗等参数显示在仪器液晶屏上，如果检测到系统有绝缘异常的情况，用户可以使用探测仪进行接地点的定位。
系统对地电压测量功能，仪器可测量系统正对地电压，负对地电压，系统电压，可实现0—300V的电压监测范围；
系统绝缘阻抗测量功能，仪器可测量系统正对地绝缘阻抗，负对地绝缘阻抗，可实现0—999KΩ的测量；
交流窜电检测功能，仪器可判断直流系统中的交流窜电故障，并可测量直流系统中串入的交流电电压值，交流电压测量范围为0—280V；
支路绝缘阻抗测量功能，仪器测量每条支路的正负对地绝缘阻抗大小；
支路接地故障点定位功能，仪器可实现接地故障支路接地故障点的定位功能；
电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA;
具有不发信号接地查找功能，装置可以在不向系统注入任何信号的条件下实现接地故障点的定位；
方向显示功能，对于测试出有接地指示的支路，仪器将会有方向指示箭头提示用户接地点与所查找接地点之间的相对方向，提高查找效率。
绝缘指数分析功能，在使用接地功能检测时，检测完一条支路后，探测仪会显示该条支路的绝缘指数情况，供用户参考分析。
波形曲线显示功能，在使用探测仪对被测支路绝缘状况进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确的实现故障点的查找。
（1）高可靠性的设计
装置采用进口16位微控制器做主系统，硬件设计严格遵照电力及电磁兼容相关标准进行，内部采用多处冗余方式保证装置与被测设备的可靠性。
（2）精密选材
装置采用高精度直流钳表作为信号采集单元，电压采样采用高精度的进口模数转换芯片，电压与阻抗的测量准确；
（3）人性化的人机交互界面
“分析仪”与“探测仪”均采用液晶显示屏供用户查看信息；
操作简单快捷，在实现对不同支路的检测时，只需要按一次启动键即可完成；
测试结果显示直观明了，测试结果可通过多种显示形式呈现给用户，包括接地与否，波形曲线，绝缘等级，绝缘阻抗，漏电流大小，方向信息等。
（4）智能化的检测识别系统
“分析仪”可以自动识别系统电压等级；
“分析仪”在系统绝缘阻抗发生变化后可以快速显示绝缘阻抗信息；
“探测仪”与“分析仪”信息同步一次之后，不受检测距离的影响；
“探测仪”在进行检测时，钳表既可钳单根电源线，也可钳多根电源线，提高检测效率；
“探测仪”检测完成之后，如被测支路有绝缘故障，会判断出故障点相对测试点的方向信息。
（5）完备的测试功能与处理故障能力
“分析仪”与“探测仪”之间内置了无线数传模块进行通信，测试功能与显示信息完备，可以处理直流系统中的各类绝缘故障情况。
（6）高安全性
装置可以在不向直流系统注入信号的条件下实现接地故障点的定位，在信号模式下，装置内部设有限流限压模块，对直流系统无任何影响。
主要技术指标
l 环境温度：-30℃～+50℃；
l 相对湿度：≤95%；
（2）无线通信技术指标
l 信号功率：≤10dbm；
l 信号频段：433Mhz；
l 灵敏度：－106dBm；
l 传输距离：在视距情况下，离地2米可靠传输距离250米
l 适用直流系统电压等级：48V，110V，220V或用户指定电压等级
l 系统正负电压测量范围：0—300V
l 对地直流电压测量范围：0—300V
l 对地交流电压测量范围：0—300V
l 交流窜电故障告警门限：5V
l 电压测量分辨率：0.1V
l 系统对地电阻测量范围：0—999.9KΩ
l 接地电阻测量分辨率：0.1KΩ
l 显示方式：LCD
l 检测信号电流大小：0—2mA可调
l 检测信号电压幅值：0—50V可调
l 信号频率：无信号模式与0.16Hz可选
l 抗直流系统分布电容干扰：1000uF
l 信号模式下支路绝缘阻抗检测范围：
系统电压等级为220V： 0 -600KΩ
系统电压等级为110V： 0 -300KΩ
系统电压等级为48V： 0 -60KΩ
绝缘阻抗测量分辨率：0.1KΩ
l无信号模式下支路绝缘阻抗检测范围：
系统电压等级为220V： 0 -50KΩ
系统电压等级为110V： 0 -25KΩ
系统电压等级为48V： 0 -10KΩ
l绝缘阻抗测量分辨率：0.1KΩ
l 波形显示时间：12秒
l 电流测量范围：±100mA
l 电流测量分辨率：0.01mA
l 显示方式：LCD
l 方向显示方式：同向或反向标示
l 抗直流系统支路分布电容干扰：100uF
l 与分析仪之间的使用距离：无距离限制
l 钳口大小：Ф30mm
|
名称 |
数量 |
单位 |
|
分析仪 |
1 |
台 |
|
探测仪 |
1 |
台 |
|
钳形表 |
1 |
块 |
|
五号电池 |
4 |
节 |
|
三芯电缆 |
1 |
根 |
|
充电器 |
1 |
个 |
|
手提箱 |
1 |
套 |
|
合格证 |
1 |
份 |
|
检验报告 |
1 |
份 |
|
说明书 |
1 |
份 |
400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
