目前配电变压器直流电阻测试、变压器变比组别测试、是变压器停电检修的必测项目，要完成上述检测及操作就需要分别配置变压器直流电阻测试仪、变压器变比组别测试仪，每次试验时都需要携带两种仪器。因为是两台独立的仪器，每台仪器均配有专用的测试线，这就需要在测试过程中分开测试，并且需要频繁的改变接线方式，从而浪费了大量的人力、物力及工时。
我公司创新性的研发出大容量锂电池供电的二合一配电变压器测试系统（直阻+变比），我们仅需要一套设备，可以完成两个项目的测试，不需要频繁的拆接测试线。

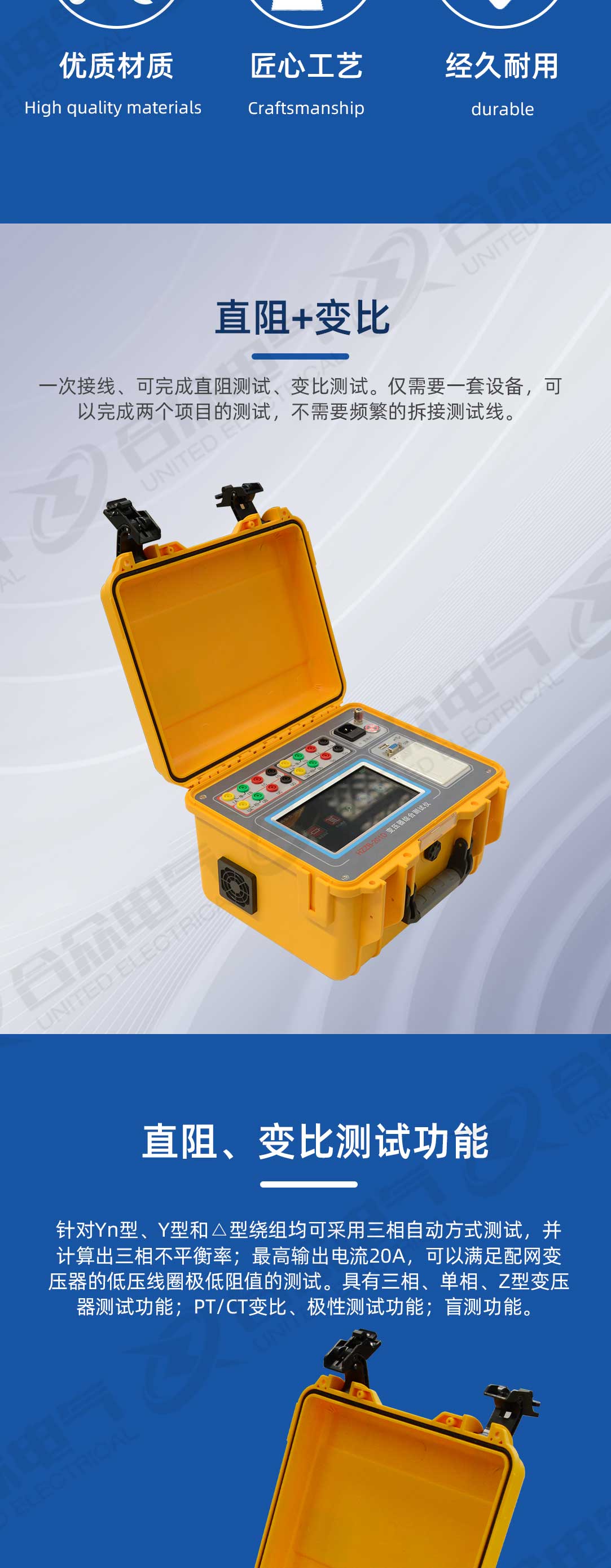

二、功能特点：一次接线、可完成直阻测试、变比测试。
直阻测试功能，针对Yn型、Y型和△型绕组均可采用三相自动方式测试，并计算出三相不平衡率；最高输出电流20A，可以满足配网变压器的低压线圈极低阻值的测试。
变比测试功能，具有三相、单相、Z型变压器测试功能；PT/CT变比、极性测试功能；盲测功能。
具有多种有线、无线通讯接口，方便仪器功能扩展。
仪器采用嵌入式Linux操作系统，具有较高的安全性、流畅性、易用性等。
仪器采用A7+M4双核架构，即满足测量的实时性，又满足操作的流畅性。
工业级7寸大屏显示，清新简约显示风格设计，为您创建舒适便捷的人机交互体验。
本仪器采用大容量锂电池供电，内置充电器。
|
直阻测试 |
|
|
输出电流 |
20A、10A、5A、1A、0.1A、≤10mA |
|
测量范围 |
20 A档 0.5mΩ～ 100mΩ 10 A档 1.0mΩ～ 300mΩ 5 A档 10 mΩ～ 1.0 Ω 1A档 200mΩ～ 6.0 Ω 0.1A档 2.0 Ω～ 60 Ω ≤10mA档 30 Ω～ 50 kΩ |
|
准确度 |
±(读数×0.2% + 2个字) |
|
变比测试 |
|
|
测量范围 |
0.9～10000 |
|
准确度 |
±(读数×0.1% + 2个字)(小于等于500) ±(读数×0.2% + 2个字)(大于500小于等于3000) ±(读数×0.3% + 2个字)(大于3000) |
|
分辨率 |
0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 10000及以上(1) |
|
使用条件及外形 |
|
|
工作电源 |
内置锂电池，容量7.8AH |
|
充电电压 |
AC220V |
|
使用温度 |
-10℃～50℃ |
|
相对温度 |
≤90%，不结露 |
|

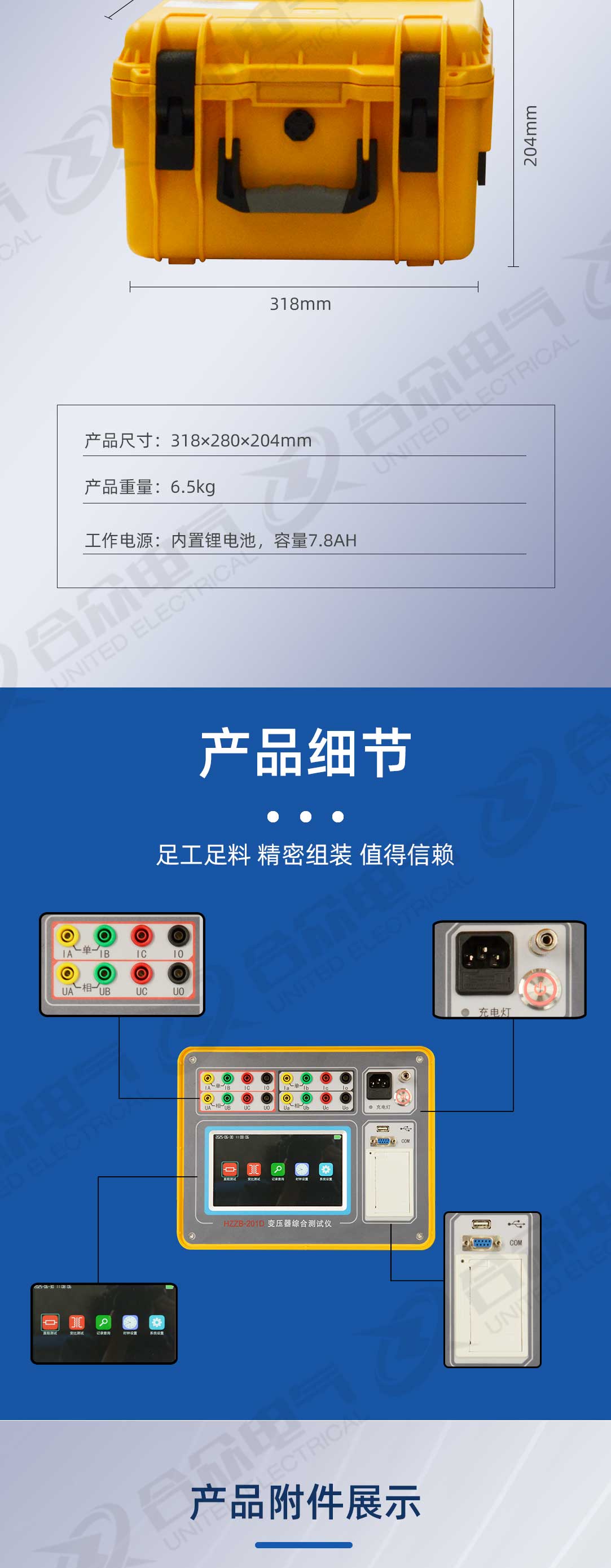

重量/尺寸 |
6.5kg/318×280×204mm |
