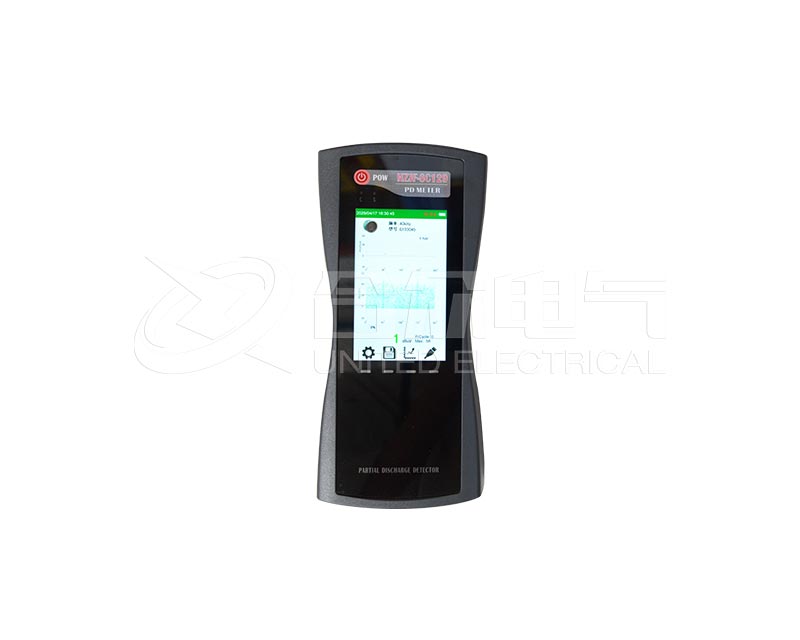

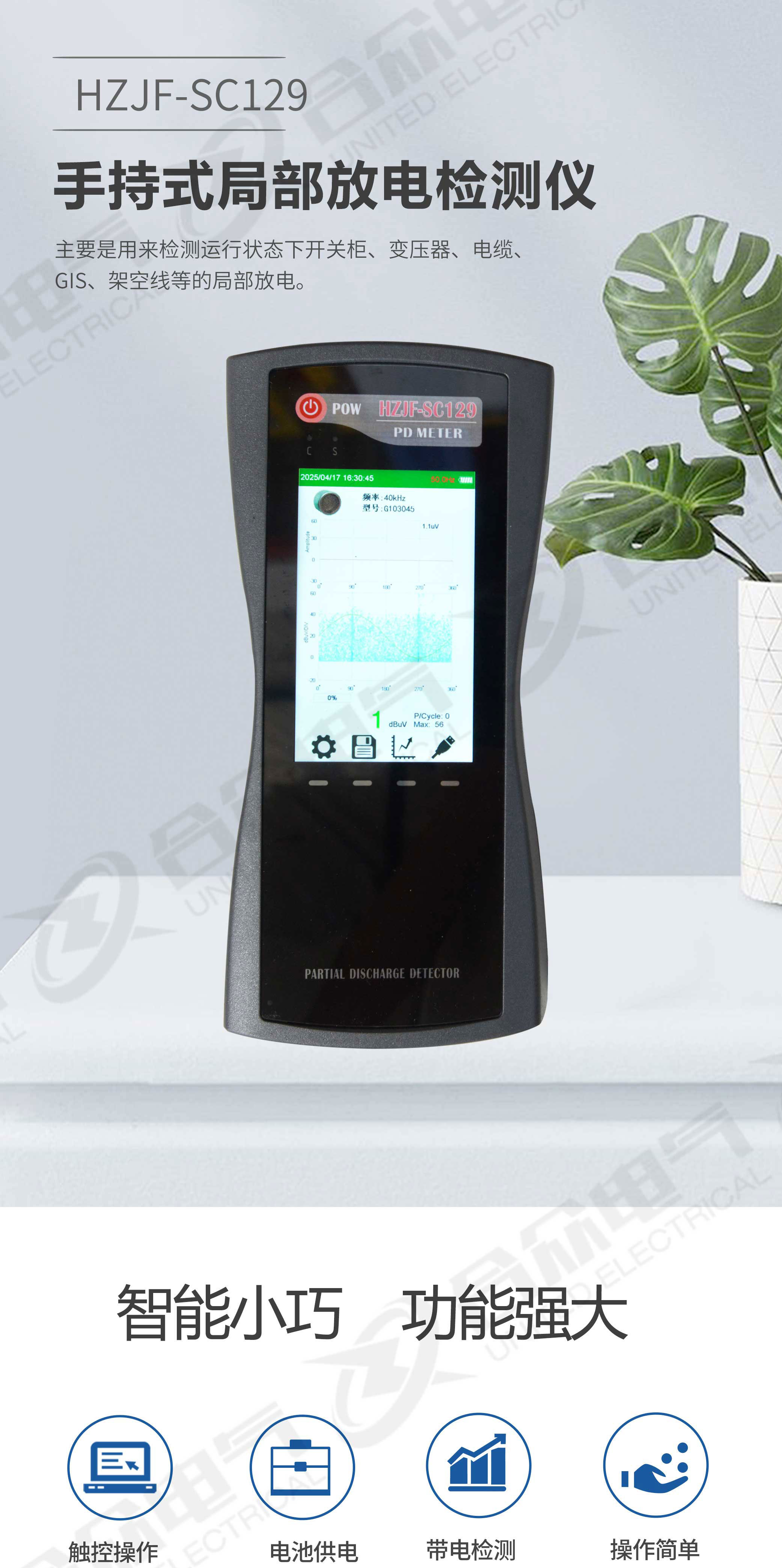

超声波局部放电检测仪 HZJF-SC129 便携式-武汉市合众电气

一、产品概述：

HZJF-SC129超声波局部放电检测仪，可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度。

局部放电强度检测：通过测量1个工频周期内的放电信号，根据放电脉冲序列中最大值（dB）来表征局部放电的强度。

局部放电频度检测：通过测量1个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

二、性能特点：

配置不同传感器实现几乎所有的高压电气设备的局部放电检测；

提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；

人性化的人机界面方便不同设备的数据管理；

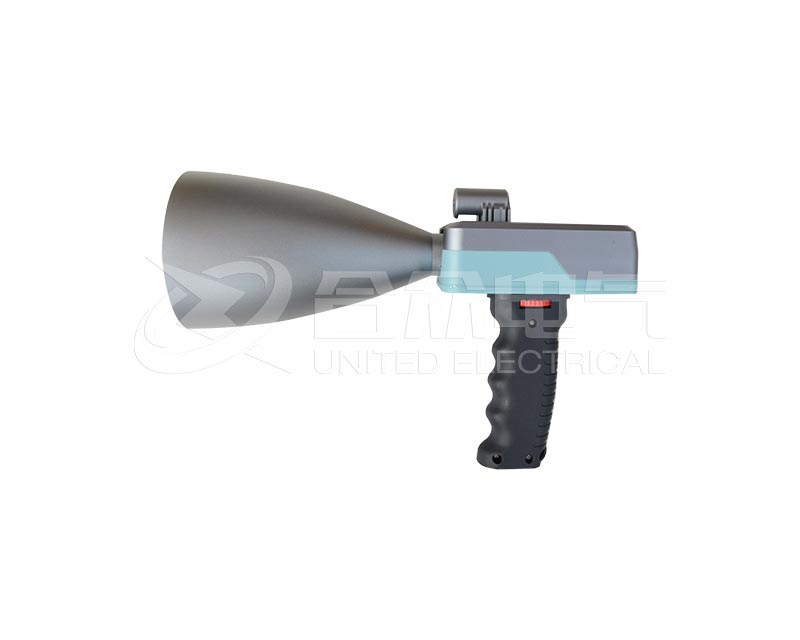

内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；

采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；

测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理。

产品参数

TEV 测量		AE 测量
测量范围	0-60 dBmV	测量范围	-6dBμV 至 68dBμV
分辨率	1dB	分辨率	1dB
精度	±1dB	精度	±1dB
每周期最大脉冲	1400	频率范围	20~200 kHz
测量频带	3~100MHz
AA 测量		UHF测量
测量范围	-6dBμV~68dBμV	检测频段	300-2000MHz
分辨率	1dB	测量范围	0-60 dBmV
精度	±1dB	灵敏度	＜1dBm
传感器中心频率	40 kHz	传感器频段	300-2000MHz
HFCT 测量
传感器传输阻抗	5mV/mA
检测频率	1～30MHz
灵敏度	≤50pC
硬件
外壳	ABS
显示	4.0 寸RGB液晶屏分辨率800*480
采样精度		12bit
同步方式		内同步、外同步
连接器		USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔外部传感器输入接口		无线 wifi
耳机		最小8 欧姆
SD 卡		标配16G ~ 64G
内置电池		3.7V/5000mAh 锂电池
工作时间		约6 小时
充电器		AC 90-264V或DC 5V
使用温度		-20 ~ 50℃
湿度		20-85% 相对湿度

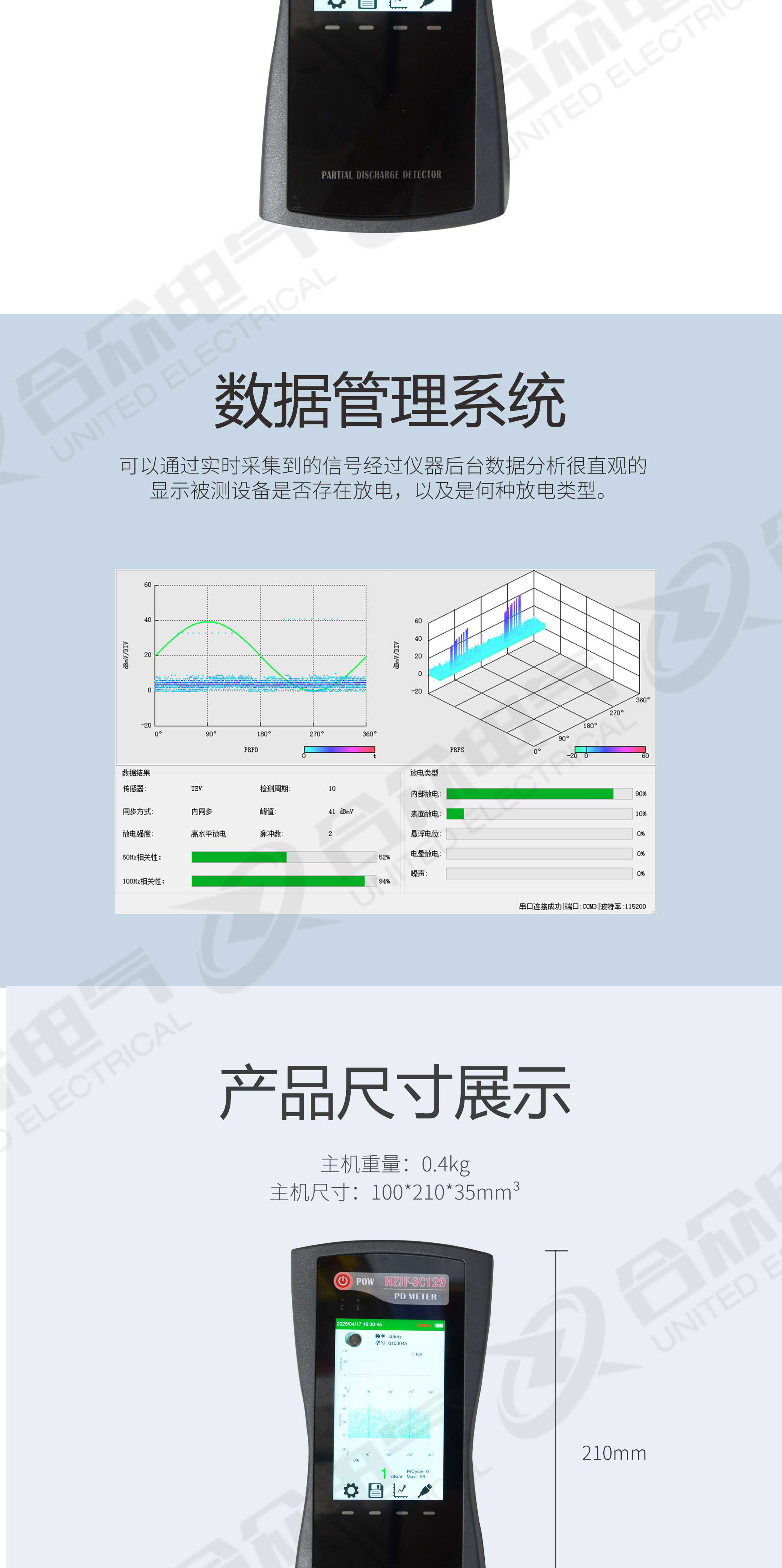

体积、重量		21010035(mm) 0.4KG(主机)

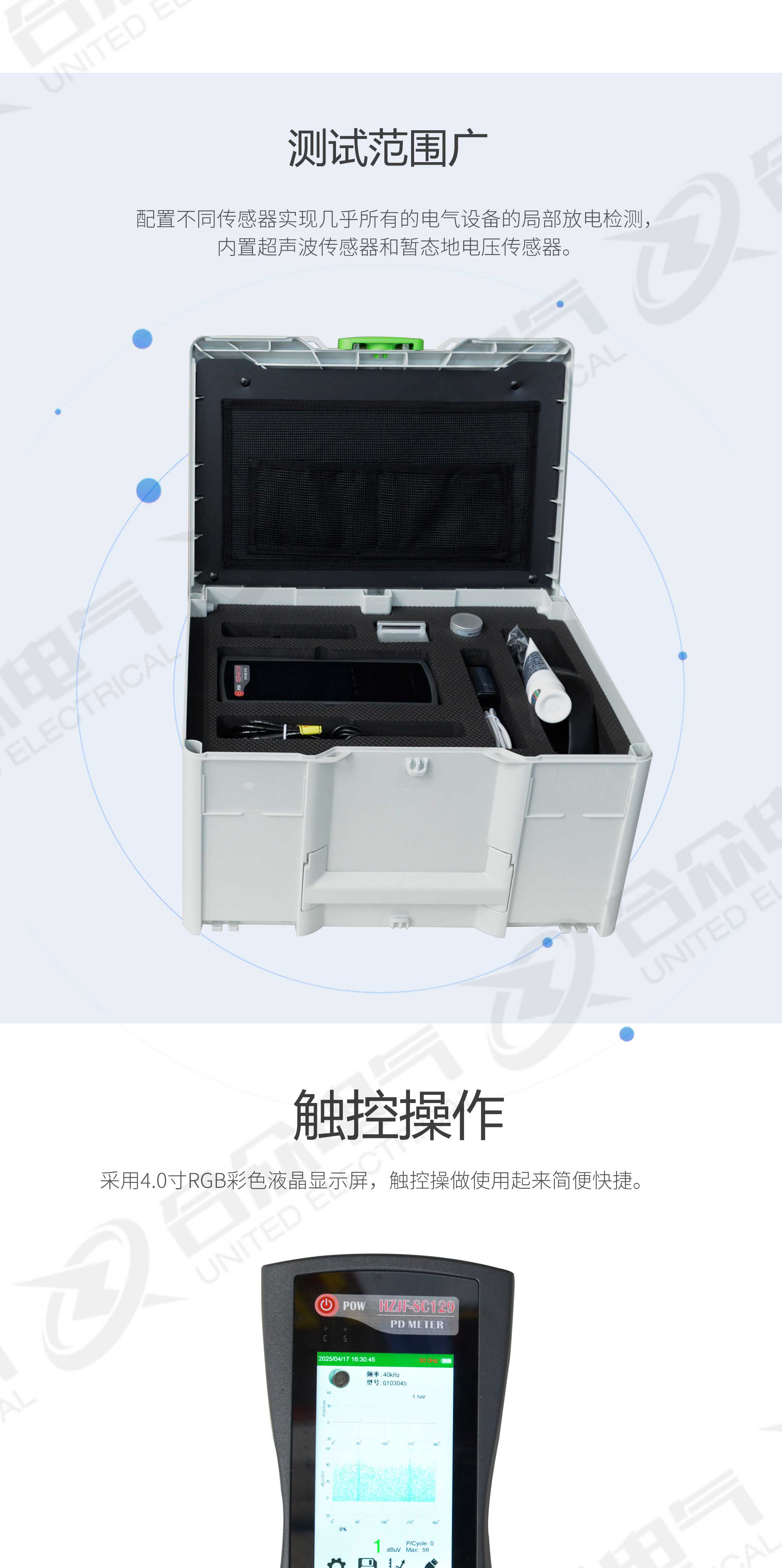

产品彩页

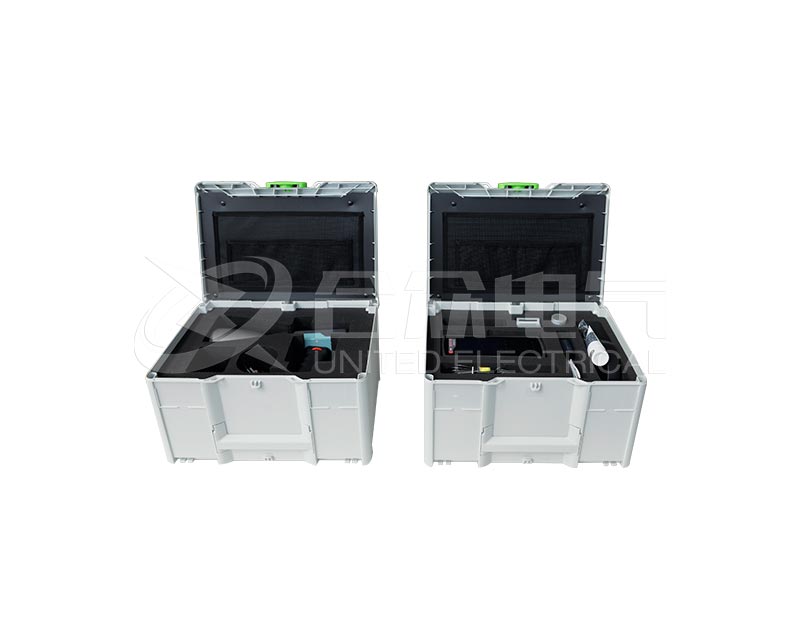

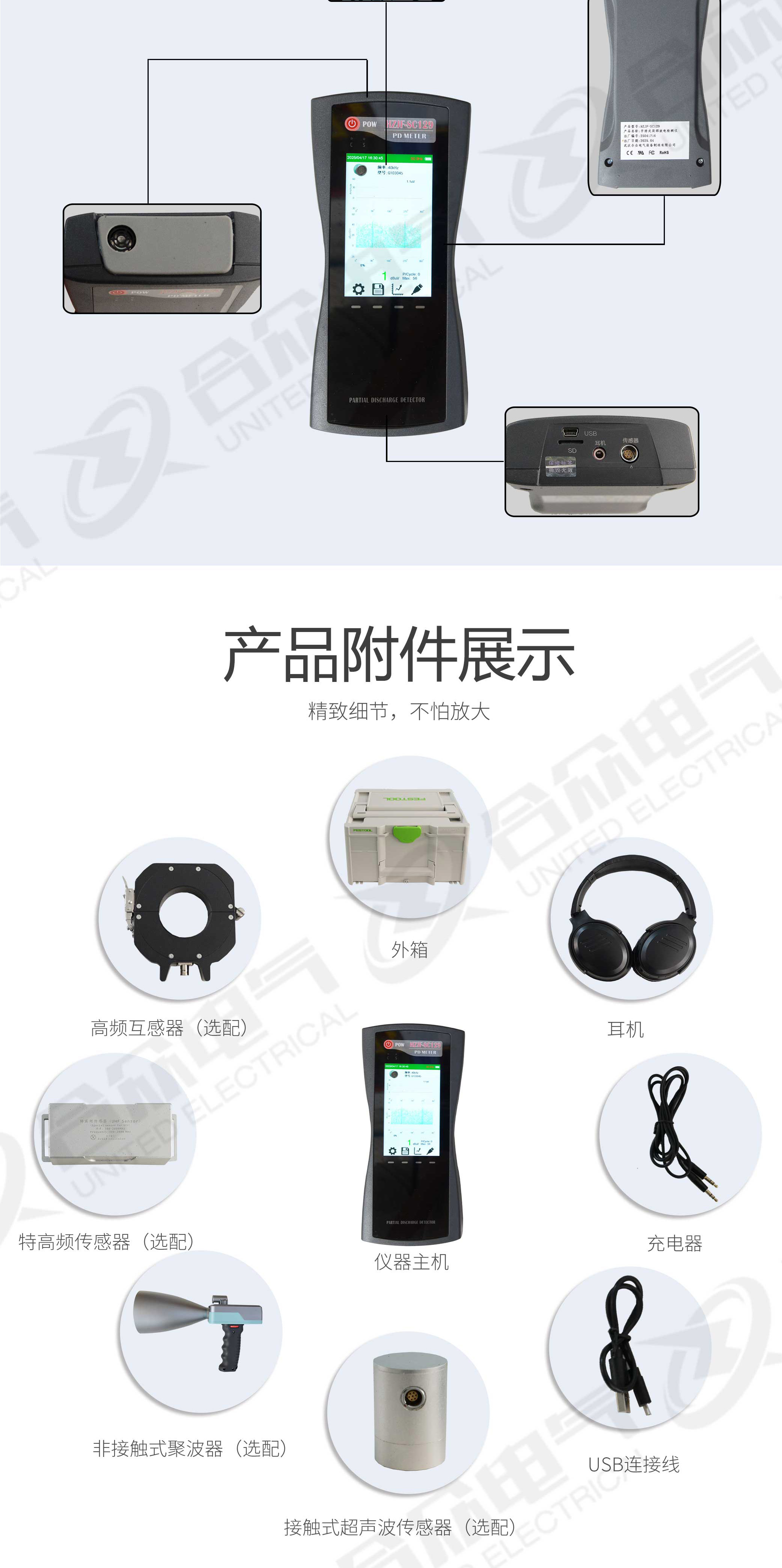

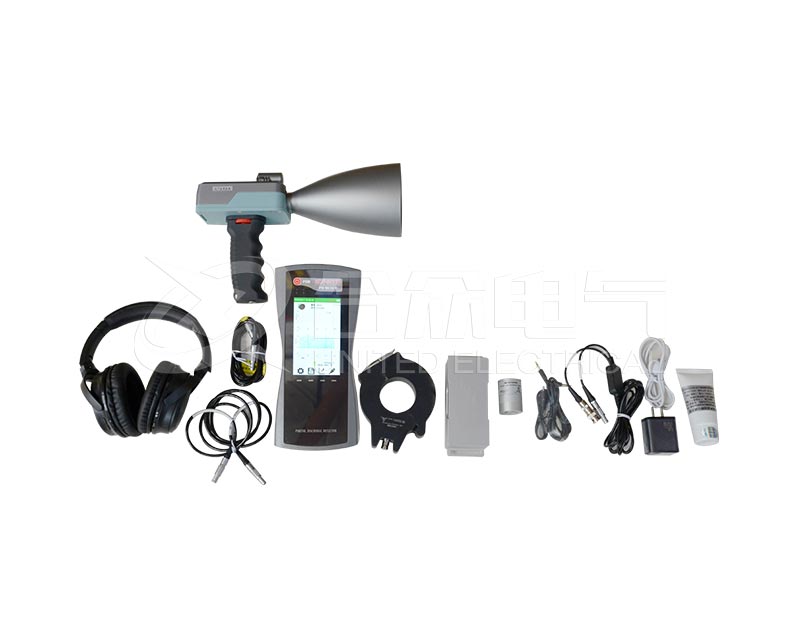

产品附件

产品图集

产品证书

武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

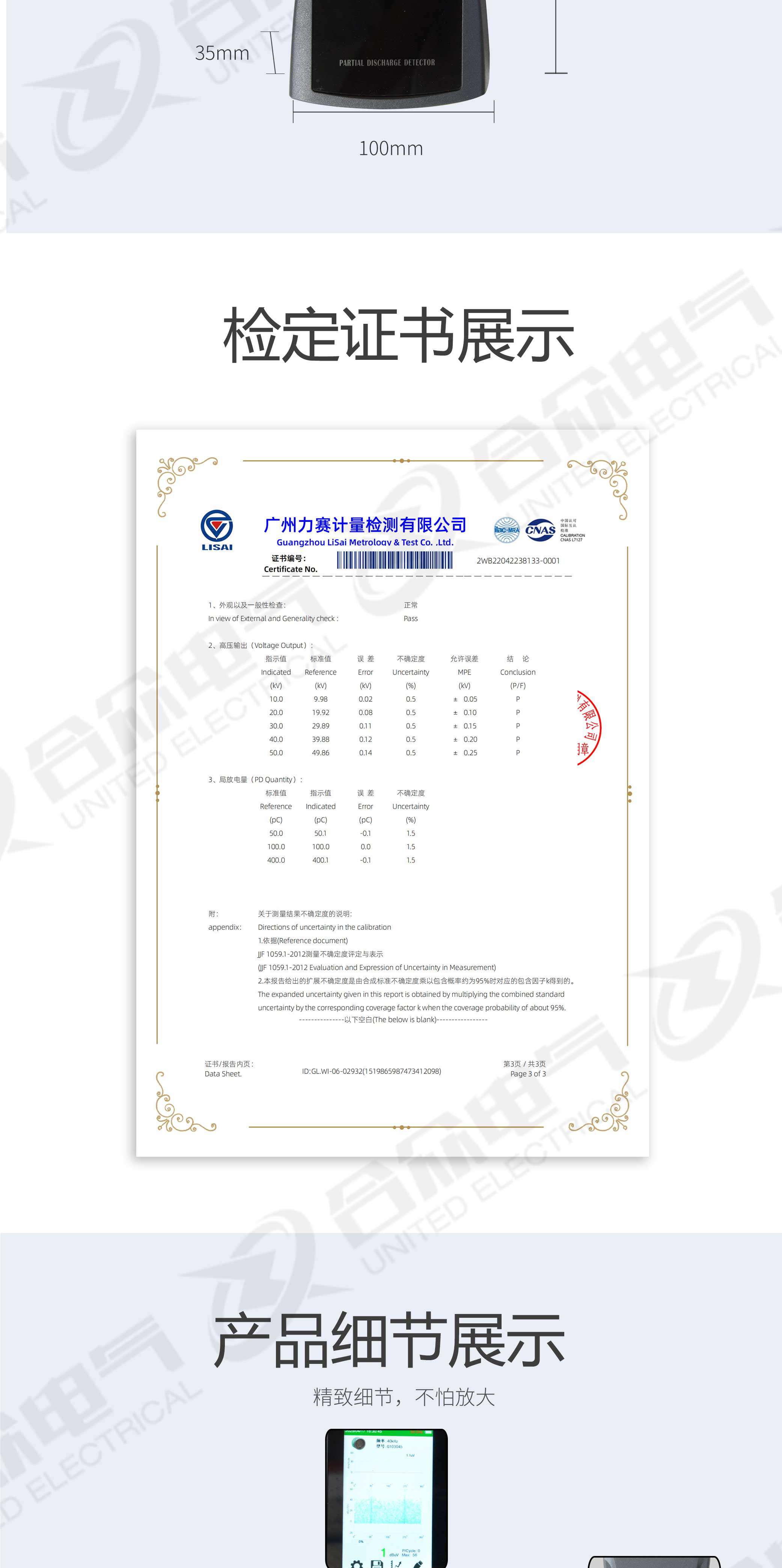

超声波局部放电检测仪证书

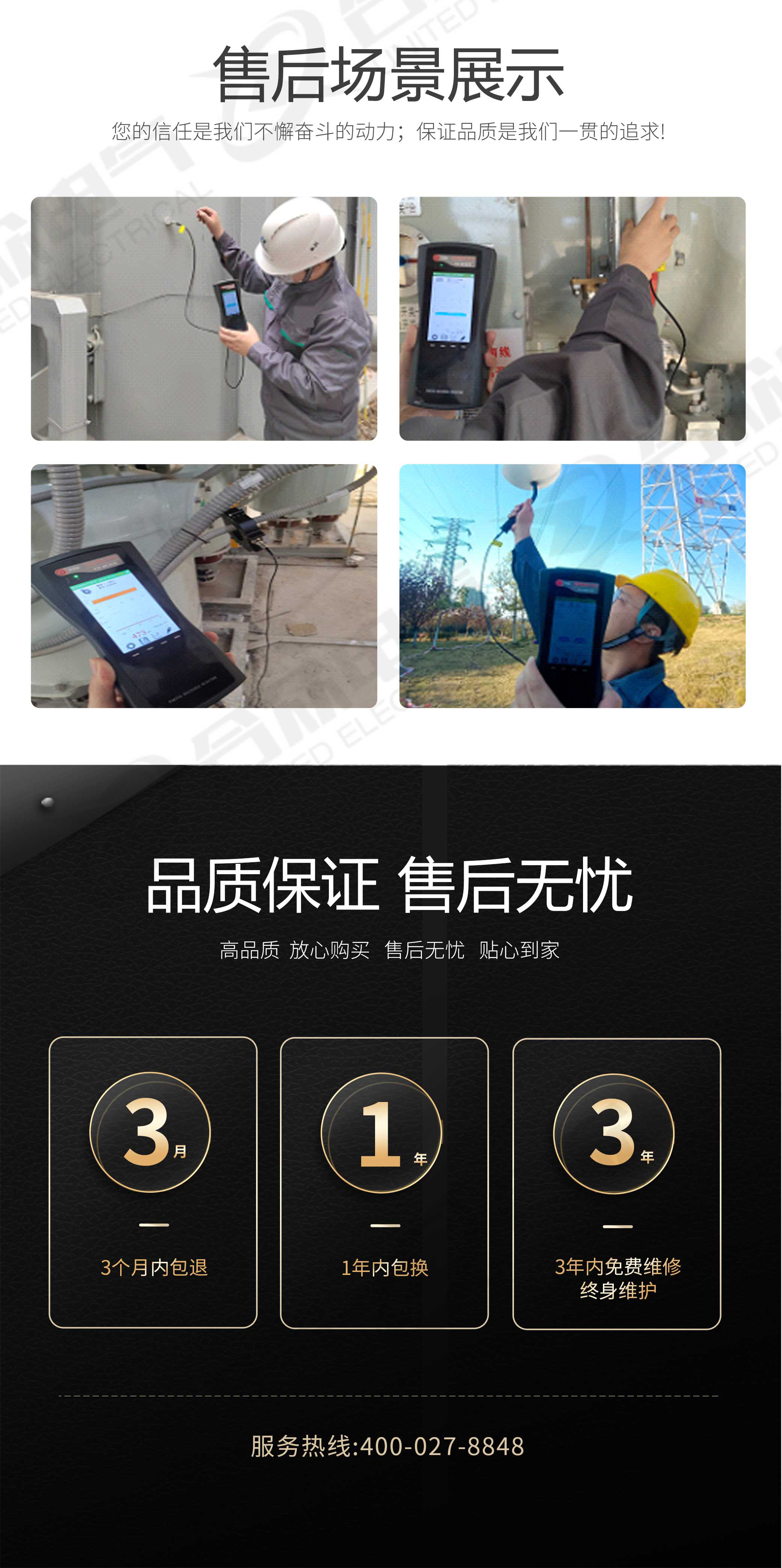

售后保障

我们将严格按照《质量及售后服务承诺书》执行相关产品服务，我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!

我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！

注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。

本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。

如有任何疑问，欢迎致电：400-027-8848。
