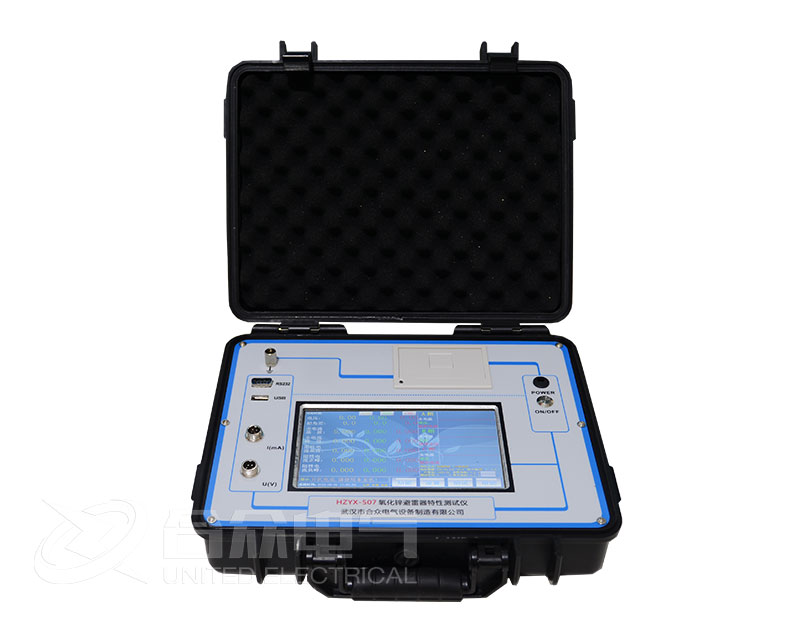

氧化锌避雷器特性测试仪试验参数设置说明

轻按“设置”，进入设置界面，可以修改试验参数数据： 相别选择：在主界面的左上侧，有A、B、C三个按钮，根据要测量避雷器的相别来设置。

测试数据将会存在此通道，分三次做试验可以显示三相数据。

电流钳：在选配了1支电流钳后，可以启用此项，同时外接电流钳。

测试时间：设置测试时间，建议5S以上，数据稳定。设置0秒时，默认为长时间测试。

同步方式：“无电压”、“有线同步”（有电压）二种选择。要求面板上的连线和软件设置是一致的。无电压：无法采集PT时采用无电压方式，默认相角差（全电流超前电压的角度）为83.5度，可根据实际修改此值。有线同步：要接上电压信号线，一般采PT二次侧测量端。

电压方式：“三相电压”、“B相电压”，“感应板”（选配）三种选择。有线同步可以选择三种方式，无电压方式不用此选项。

PT变比：有线同步方式同时选择三相电压方式或B相电压方式时软件自动要求设置PT变比。

电压等级：有无电压方式时软件自动或选择感应板时，要求设置电压等级。

移相角度：在无电压方式下，要求输入移相角度，即全电流超前电压的角度。默认相角差为83.5度，可根据实际相角差来修改此值。

抗干扰：在三相互相严重干扰的情况下，三相氧化锌避雷器的相角差完全异常，A相相角差最小，C相相角差最大成等差分布。此时可以启用抗干扰，选择“是”。否则，一般不启用此项。用无电压或感应板时，建议不启用。

补偿角度：已经启用了抗干扰时，测量出来的相角差离正常值有一定的偏差，可以补偿回来（360度为一个周期，若设置-1度，可以设置为359度）。

语言：中英文界面选择，此项是选配。

显示：可以选择蓝底或黑底界面，也可以选择详细界面或简化界面。

试验备注：按“试验备注”按钮：

在此界面，可以用中英文输入，设置站点相关、设备相关、人员相关、备注相关用来标识被测电阻，可以随试验数据一起保存或打印。

快速试验过程

步骤一，按上述接线方式正确接线。

步骤二，按设置参数方法设置相应的参数。

步骤三，轻按“测试”命令进行试验。

此时功能区只显示“停止试验”按钮，约2秒钟间隔地显示试验结果和波形。

超过试验时间或按“停止试验”按钮，试验结束，界面上显示最后一次试验的试验结果和波形。

保存数据

在主界面上，按“功能”菜单项的“保存文件”菜单，将按当时的试验时刻作为文件名进行保存试验数据。

打印数据

手持式设备不带打印功能，可以通过蓝牙上传、U盘导出二种方式导出数据，保存文档或打印出来。如有实际需求的用户，可以跟厂家联系，添加外置蓝牙打印机。

在主界面上，按“功能”菜单项的“仪器打印”菜单，将打印当前试验数据。打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。

打开文件和管理文件

在主界面上，按“功能”菜单项的“打开文件”菜单

显示页数、页选、总数、选中四项，文件名以试验时刻命令。可以“上页”、“下页”操作进行翻页和通过选中文件，再按“确定”打开此文件。

打开文件后，此文件内的试验参数部分将覆盖当前的试验参数，然后重新计算并显示试验数据。

在主界面上，按“功能”菜单项的“管理文件”菜单：

按“删除”命令将删除选中的文件、按“清空”命令将清空所有文件。插入U盘，右下角将会提示“U盘插入”，按“导出”命令将文件转成WORD格式导出到U盘中。已经导出到U盘的数据文件，列表文件名右辍将显示“*UP”字样，无需重复导出。

文件以试验时刻为文件名，方便用户对试验数据进行存档、生成报表或分享数据。

帮助菜单功能

背光亮度：修改背亮的亮度，待机时间，待机时的亮度。

接线图集：指导培训现场接线。

时间设置：校正仪器的系统时间。

厂家维护：厂家用来校正仪器，有密码保护，用户不宜进入修改。
