二次回路绝缘试验说明及注意事项

二次回路绝缘试验一般说明与注意事项

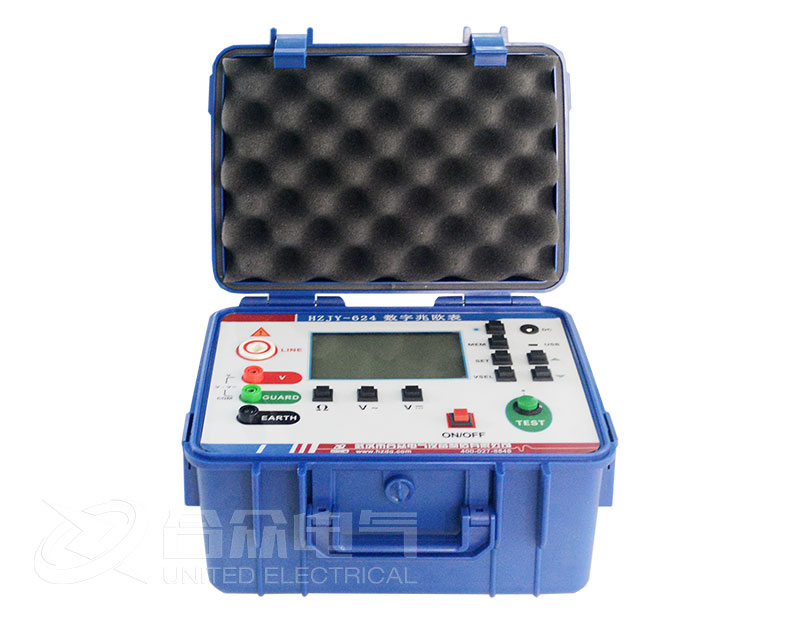

绝缘试验包括绝缘电阻和耐压试验两项。用兆欧表进行绝缘电阻测定，一般不能代替耐压试验。兆欧表的端电压应随其所测的负荷阻抗大小而异。故仅当绝缘电阻在10MΩ以上，或者无耐压设备时，允许用2500V兆欧表加压的办法代替耐压试验。

试验应特别注意人身和设备安全，其具体措施按电业安全工作规程执行。

试验前应仔细原理图、安装图，查明被试回路诸元件的状态、位置，它们的绝缘状况和额定电压，决定需要退出、短接和断开部分。特别注意被试回路要与运行设备、回路断开。

被试回路中被接点、操作键、切换开关等断开的部分，应改变它们的位置并联接起来。但应注意所有因试验而临时断开、退出、联接和被改变位置的部件及地点，必须逐项登记，试验结束后，必须逐项恢复。

电压回路试验，应在电压互感器二次线圈断开情况下进行。在被试回路中，凡是具有电流、电压线圈的继电器和仪表，应将电流线圈从电流回路断开并与电压线圈联通。而且回路中一切高欧姆电阻、线圈均加以短接。

电流回路试验，应连同电流互感器二次线圈，并在全部接线接好的情况下进行。在被试回路中，凡是具有电流、电压线圈的继电器和仪表，均需将电压线圈从电压回路断开，并与电流回路联接。

被试回路中的电容器、半导体、整流器均应短接。氖气灯、稳压管应取下后方可试验。

新安装时应作所有电缆芯间的绝缘试验。对瓦斯保护回路在定期检7验时，也应作电缆芯间的绝缘试验。

二次回路的定期绝缘试验应在清扫前进行，仅对改装部分才能在清扫后进行。

绝缘电阻的测定

对新安装与运行中的二次回路作绝缘电阻的测定，应使用1000V的摇表进行。其绝缘电阻一般不应低于1MΩ。

交流耐压试验

交流耐压试验，须在二次回路绝缘电阻合格后进行。
