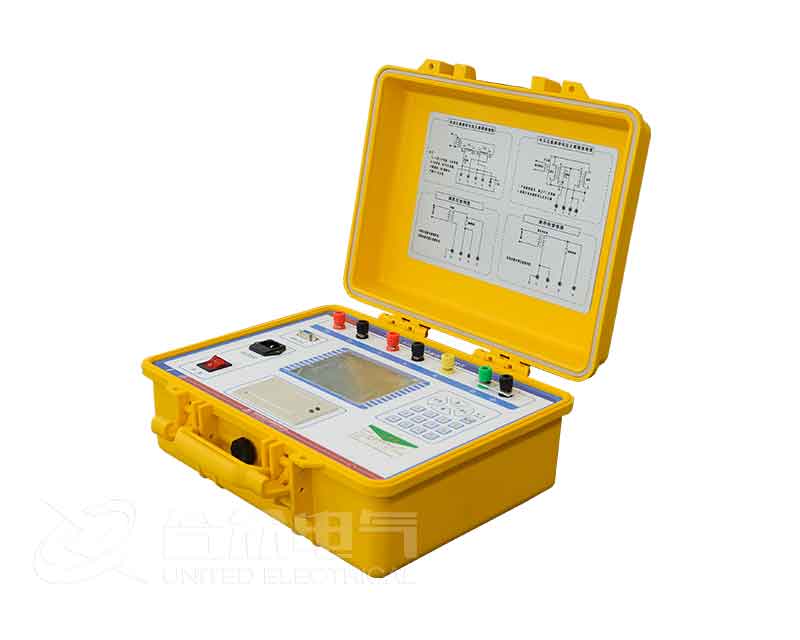

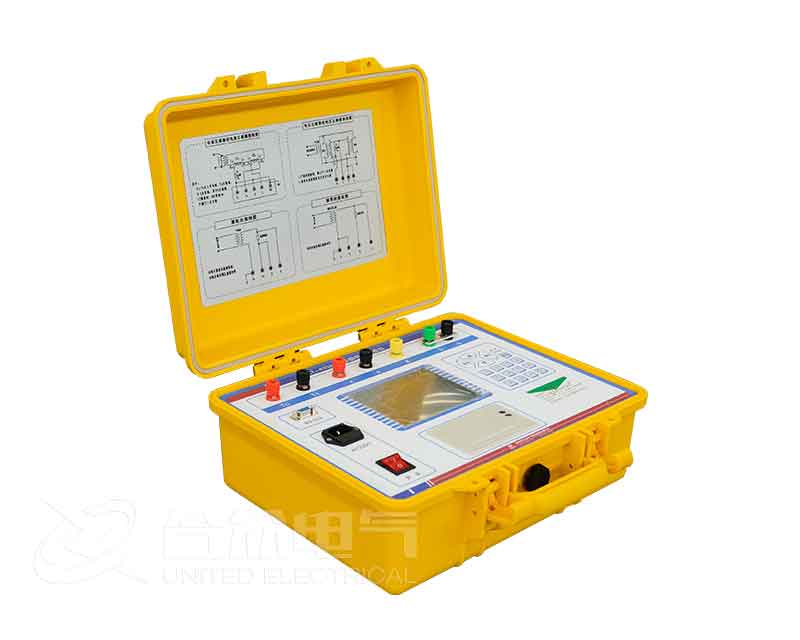

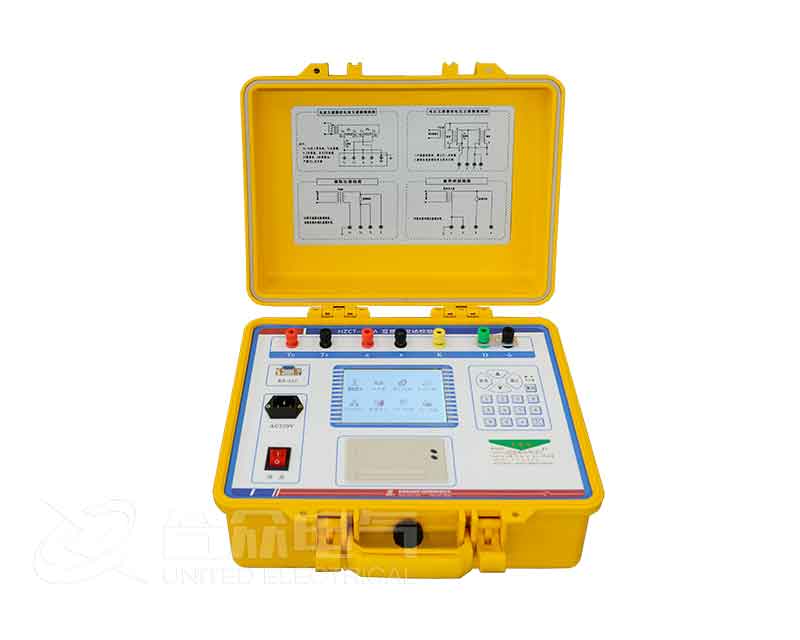

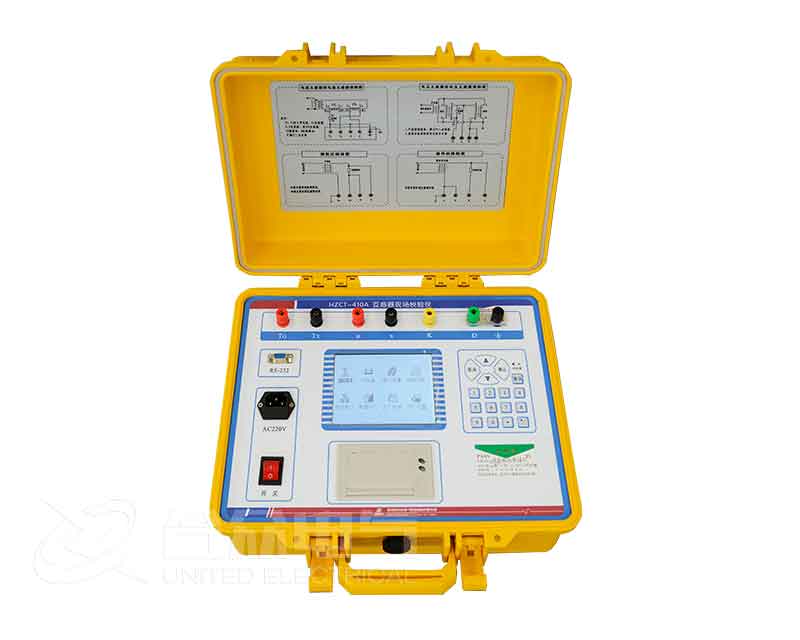

一、产品概述：

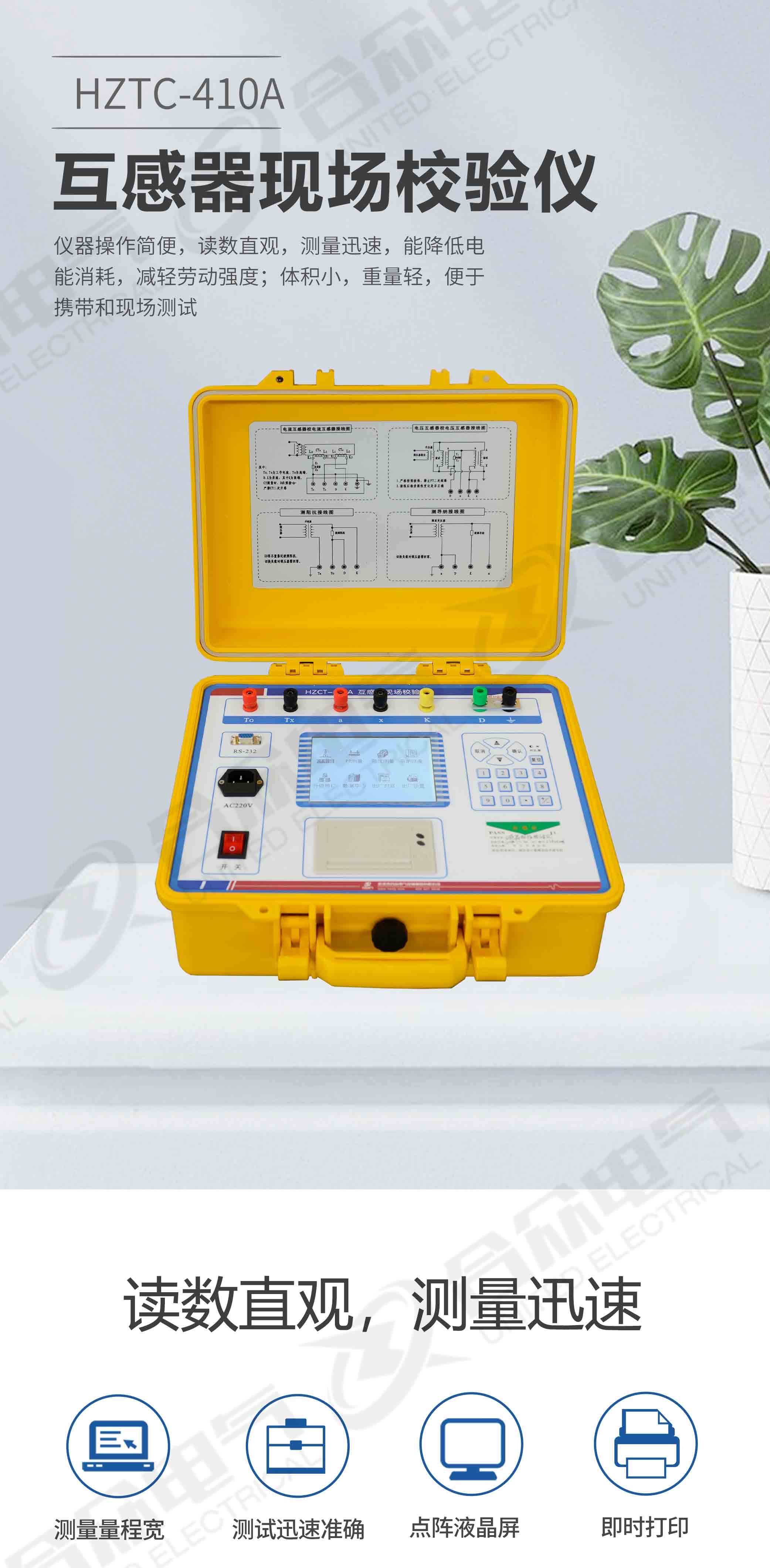

HZTC-410A 互感器现场校验仪，是一种新颖的自动化检测仪器，它运用先进的电子技术，对互感器的误差信号直接采极分解，并经适当运算后，将互感器的百分点、同相误差、正交误差同时以数字量显示出来。
互感器现场校验仪操作简便，读数直观，测量迅速，能降低电能消耗，减轻劳动强度；体积小，重量轻，便于携带和现场测试；仪器能在5%定额工作电流（电压）下进行测试。
另外要求本公司也能生产检测S级电流互感器和二次电压为100/3V的电压互感器校验仪，此时仪器能在1%额定工作电流下测量电流互感器的误差；在检测过程中仪器能方便地随时进行自校，以保证仪器的精度；关键元器件使用进口组件，质量稳定可靠，广泛用于计量、供电等部门和互感器生产厂家，是开展互感器检测的理想仪器。
二、性能特点：

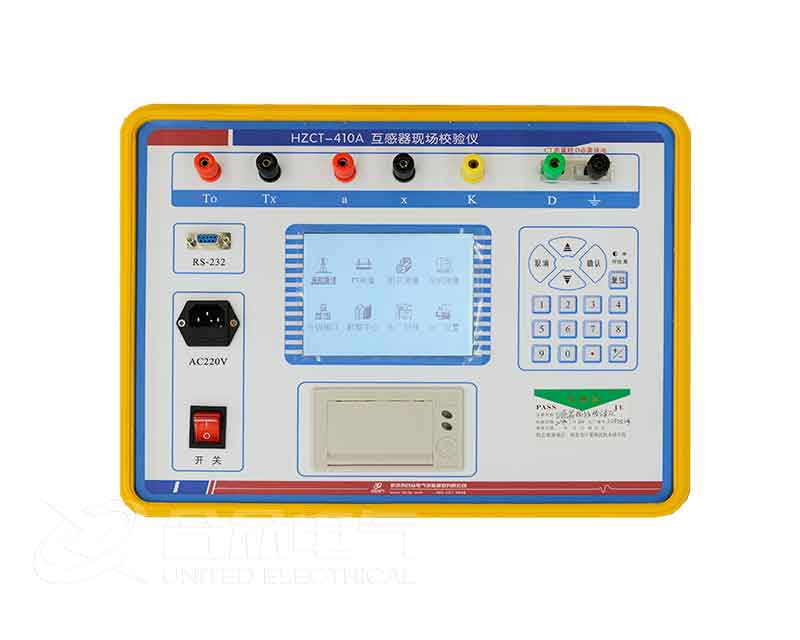

1）采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用；
2）全中文操作界面，界面美观；
3）百分表、比差、角差采用特大字体显示，方便用户观测；
4）完全满足JJG314-1993和JJG314-1994要求，自动采样；
5）自动判断极性错误，变比错误；
6）上位机软件具有虚拟仪器开放功能；
7）彻底解决S级测量问题；
8）自动切换量程；
9）采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题。
10）功耗：
＜ 15VA（不带微型打印机）
＜25VA（带微型打印机）
11）谐波抑制比: ＞ 40db
在检定互感器时，仪器可以随时测量被检互感器次级回路的阻抗或导纳的有功分量和无功分量。

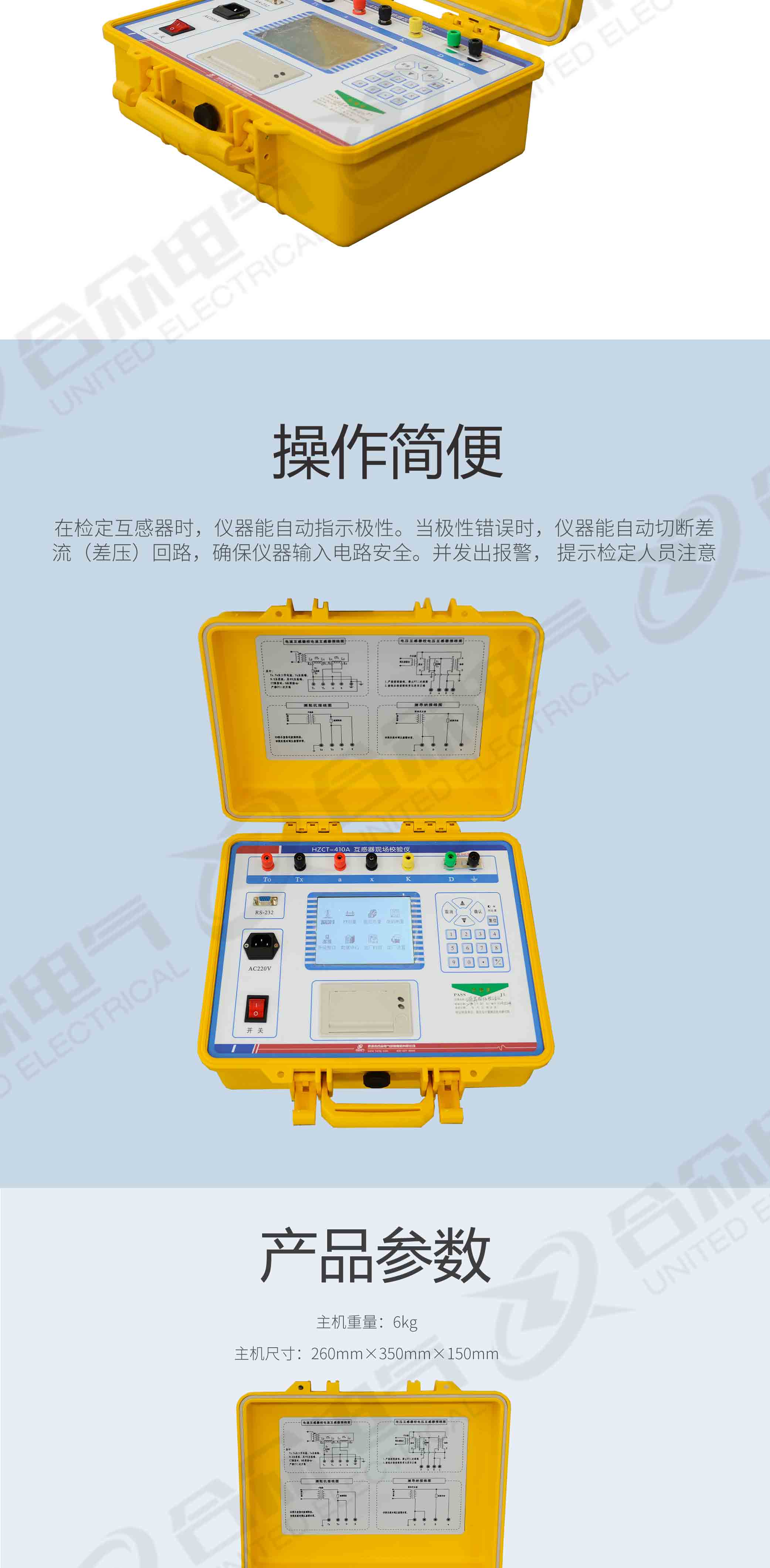

在检定互感器时，仪器能自动指示极性。当极性错误时，仪器能自动切断差流（差压）回路，确保仪器输入电路安全。并发出报警， 提示检定人员注意。
设备可以作为直角坐标系交流电位计使用，测量交流小电流或交流小电压。
设备可以与隔离PT及操作箱一起测量电压互感器的二次压降。
在检定互感器时，仪器可以用标准电流互感器或标准电压互感器作标准，也可以用双级电流互感器，双级电压互感器或感应分压器作比例标准。
设备可以用整体法或元件法进行周期检定。
设备使用环境
温度:5℃--40℃
相对湿度:<80%(25℃)
海拔高度:<2500m
电源频率:50Hz±0.5 Hz
电源电压:220V±5V
测量范围：
同相分量(%): 0.0001～200.0 分辨率:0.0001
正交分量(分):0.001～700.0 分辨率:0.001
阻抗(Ω):0.0001～20.0 分辨率:0.0001
导纳(ms)：0.0001～20.0 分辨率:0.0001
基本误差：
同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1级可选)
正交分量:ΔY=±（X×2%＋Y×2%×34.48）±Dy (有1级可选)
“X”、“Y”——仪器的显示值
“Dx,Dy”——仪器的量化误差
Dx=2,Dy=5
百分表：2级(有1级可选)
工作范围：
1）电流 ：
（1%－149%）In（In =5A）
（5%－149%）In（In =1A）
2）电压 ：
（5%－149%）Un（Un =100V，150V，100V/√3）
（5%－149%）Un（Un =100V/3）
3、工作负荷：
电流：TO对TX＜0.12Ω cosΦ=1
电压：a对x＜0.25VA （100V）
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
