高压开关设备的安装和相关试验要求

开关设备的安装和相关试验要求：

真空断路器应采用经过老炼后的真空灭弧室，并有相应的开断型式试验报告。40.5kV及以上投切容性或感性负载的断路器宜采用SF 断路器，并有相应的开断型式试验报告。

高压开关柜应选用“五防”功能完备的加强绝缘型产品，其外绝缘应满足以下条件：

1)空气绝缘净距离：≥125mm(对12kV)，≥360mm(对40.5kV)；

2)爬电比距：≥18mm/kV(对瓷质绝缘)，≥20mm/kV(对有机绝缘)。

126kV及以上断路器的合-分时间应不大于60ms，推荐不大于50ms。当断路器的合-分时间不能满足保护装置的快速动作时间要求时，应优先保证断路器的安全。断路器出厂前必须按国标进行整体耐压试验。

设备的交接验收必须严格执行国家和电力行业有关标准，不符合交接验收标准的设备不得投运。因特殊原因无法进行试验的项目，应由制造单位出具必要的书面承诺，表明该项目不影响设备的安全运行，并经运行单位的技术主管部门认可。新装及检修后的高压开关设备应按照《国家电网公司交流高压断路器评价标准》《国家电网公司隔离开关、接地开关评价标准》《国家电网公司气体绝缘全封闭开关设备评价标准》等评价标准进行评价，不合格者不得投运。

应严格控制GIS设备现场安装过程中的环境条件，运行单位有关技术人员必须参与GIS设备现场安装过程的质量监督，对母线安装、单元对接以及壳体内清洁的质量进行把关，杜绝GIS内部绝缘受到污染，引发设备事故。应尽量创造条件在交接试验中开展GIS局部放电测量。对装有合闸电阻的断路器，新装和大修后，应进行断口交流耐压试验。

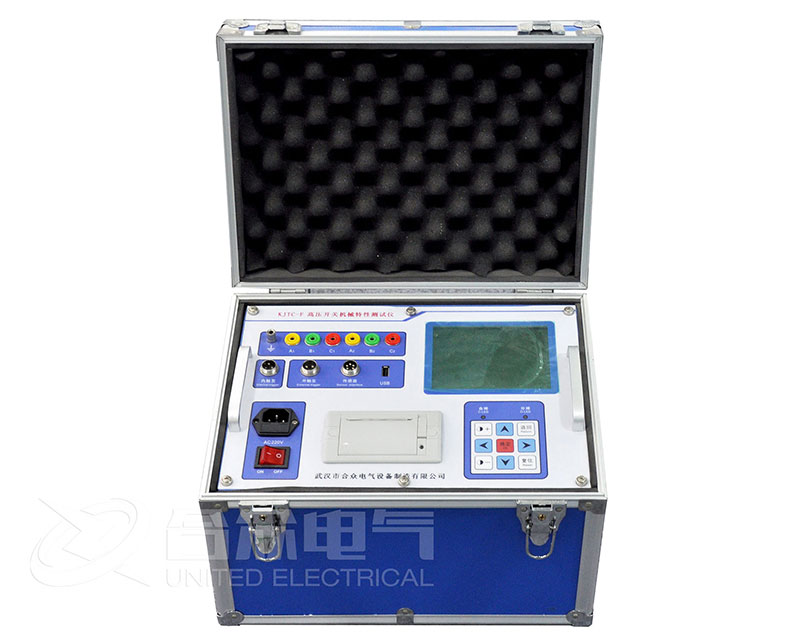

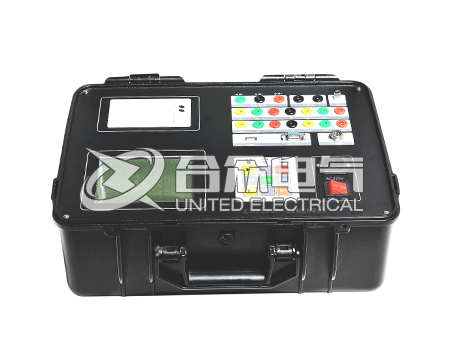

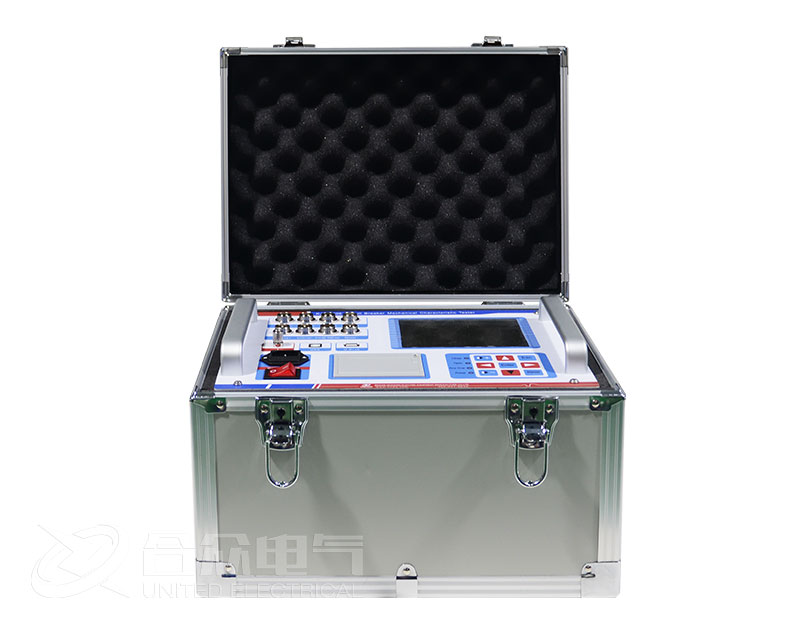

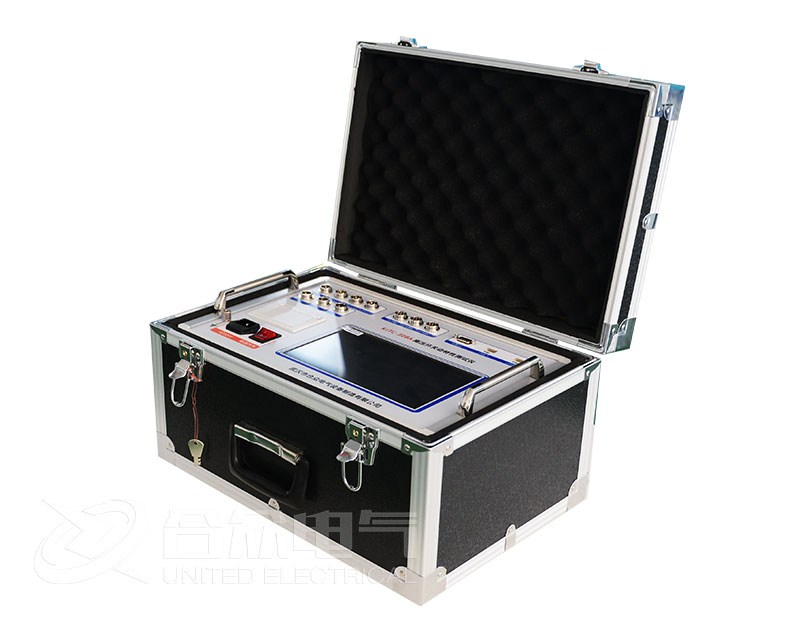

断路器在新装和大修后必须测量机械行程特性，并符合有关技术要求。断路器在新装和大修后必须测量机械行程特性曲线、合一分时间、辅助开关的切换与主断口动作时间的配合、合闸电阻预投入时间等机械特性，并符合有关技术要求。制造厂必须提供机械行程特性曲线的测量方法和出厂试验数据，并提供现场测试的连接装置。

在现场无法进行的机械行程特性试验，由厂家提供出厂试验数据和测试方法。原则上不得以出厂试验代替交接试验。断路器运行中，由于某种原因造成油断路器严重缺油，SF6断路器气体压力异常、液压(气动)操动机构压力异常导致断路器分合闸闭锁时，严禁对断路器进行操作。断路器在投运前、检修后及运行中，应定期检查操动机构分合闸脱扣器的低电压动作特性，防止低电压动作特性不合格造成拒动或误动。

在操作断路器时，如控制回路电源电缆压降过大，不能满足规定的操作电压，应将其更换为截面更大的电缆以减少压降，防止由于电源电缆压降过大造成断路器拒动。设计部门在设计阶段亦应考虑电缆所造成的线路压降。积极开展真空断路器真空度测试，预防由于真空度下降引发的事故。

在未能采用有效方法测量真空度前，新装、大修和预试中真空灭弧室必须经耐压试验合格后方能投运，预防由于真空度下降引发的事故。真空断路器应根据使用工沉，选用性能优良的真空灭弧室，生产厂家应提供灭弧室的老炼试验报告。加强断路器合闸电阻的检测和试验，防止断路器合闸电阻缺陷引发故障。

在断路器产品出厂试验、交接试验及预防性试验中应对合闸电阻的阻值、断路器主断口与合闸电阻断口的配合关系进行测试。对于带有合闸电阻的500kVSF线路路器，每年应根据电力系统的变化，对该断路器投切线路时的过电压水平进行校核。如果在不带有合闸电阻的情况下，该断路器投切线路时的操作过电压水平满足规程的要求，则可以考虑结合大、小修对该断路器进行技术改造，拆除合闸电阻，提高高压断路器的可靠性。

断路器并联均压电容器安装时，防止因“别劲”引起漏油，发现漏油应予处理或更换。预防断路器合分时间与保护装置动作时间配合不当引发故障的措施，解决断路器合-分时间与继电保护装置动作时间配合不当的问题，必须以满足电力系统安全稳定要求为前提，因此不宣通过延长继电保护装置动作时间来解决，而应通过断路器自身采取可靠措施来实现。

应校核断路器产品承诺的合分时间与产品型式试验的合分时间是否一致；根据《电力系统安全稳定导则》(DL/T755-2001)及有关规定要求，断路器合-分时间的设计取值应不大于60ms，推荐采用不大于50ms。应重视对以下两个参数的测试工作：

1)断路器合-分时间。测试结果应符合产品技术条件中的要求。

2)断路器辅助开关的转换时间与主触头动作时间之间的配合。

预防控制回路电源和二次回路引发开关设备故障的措施，各种直流操作电源均应保证断路器合闸电磁铁线圈通电时的端子电压不低于标准要求。对于电磁操动机构合闸线圈的端子电压，当关合电流小于50kA(峰值)时不低于额定操作电压的80%;当关合电流等于或大于50kA(峰值)时不低于额定操作电压的85%:并均不高于额定操作电压值的110%，以确保合闸和重合闸的动作可靠性。

不能满足上述要求时，应结合具体情况予以改进220kV及以上电压等级变电站站用电应有两路可靠电源，新建变电站不得采用硅整流合闸电源和电容储能跳闸电源。新安装或检修后的隔离开关必须进行回路电阻测试，另外应积极开展瓷绝缘子探伤和触指压力测试。含有SF6密度继电器的新设备和大修后设备，投运前必须对密度继电器进行校验并合格。
