避雷器直流电压下的泄露电流测试试验方法

避雷器直流1mA电压及0.75U1mA下的泄漏电流测试

测试目的：

直流1mA电压(U1mA)主要是检查其阀片是否受潮、老化，确定其动作性能是否符合要求。

0.75U1mA下的泄漏电流：

主要检测长期允许工作电流是否符合规定，因为这一电流与氧化锌避雷器的寿命有直接关系，一般在同一温度下泄漏电流与寿命成反比。

测试仪器、设备的选择：

一般可选择成套的直流高压发生器。

根据不同试品电压的要求，选择不同电压等级的直流高压发生器。

试验电压应在高压侧测量，一般用电阻分压器进行测量。

测量用的微安电流表，其准确度不低于1.0级。

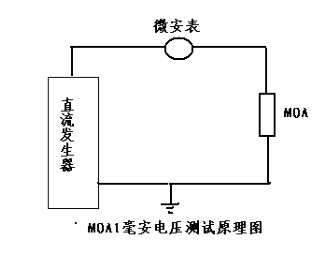

测试接线：

测试接线，试验操作步骤可参考直流高压发生器说明书，具体的试验操作步骤。

测试注意事项：

1)直流U1mA测试前，应先测试绝缘电阻；

直流U1mA测试通常采用负极性直流电压。

泄漏电流大于200以后，应放慢升压速度，当电流达到1mA时，准确地读取相应的电压U1mA。

在试验时应尽可能地将避雷器瓷套表面擦拭干净；

直流高压的测量应在高压侧进行，测量系统应经过校验，测量误差不应大于2%。

试验回路的接地应在被试品处接地。

测试结果分析：

将所测得的试验数据结合温湿度情况，与被试品历史数据或同类型设备的测量数据相比，并结合规程标准及其他试验结果进行综合判断。
