高压开关主回路和辅助回路电阻的测量

回路电阻的测量

主回路

为了把做过温升试验(型式试验)的开关设备和控制设备与所有进行出厂试验的同一型号的开关设备和控制设备进行比较,应该进行主回路电阻的测量。

应用直流测量每极端子间的电压降或电阻。对于封闭开关设备和控制设备应该作特殊考虑(见相关的标准)。

试验电流应该取100A至额定电流之间的任一电流值。

注:经验表明,仅凭主回路电阻增大不能认为是触头或联结不好的可靠证据。此时,应该使用更大的电流(尽可能接近额定电流)重复进行试验。

直流电压降或电阻应在温升试验前在开关设备和控制设备所处的周围空气温度下进行一次测量;温升试验后,当开关设备和控制设备冷却到周围空气温度时再测量一次,两次所测得的电阻值的差不应大于20%。

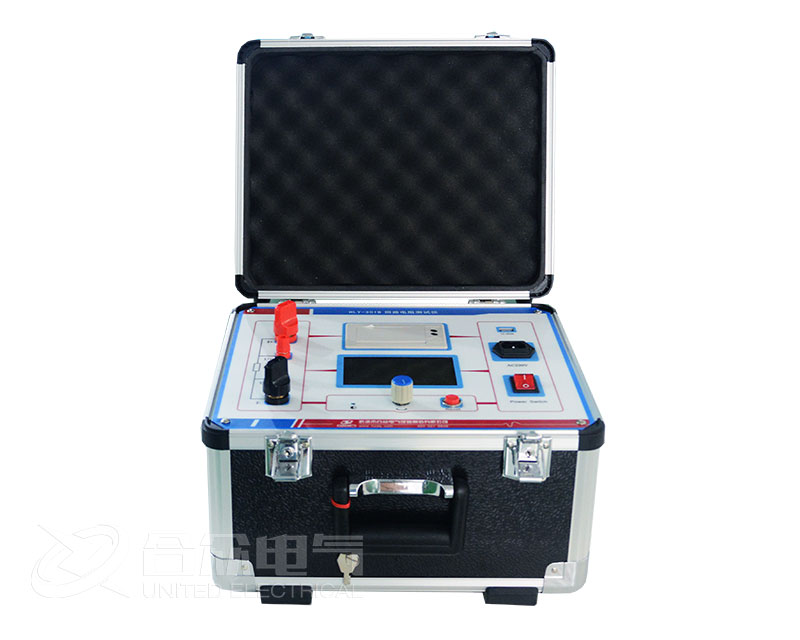

回路电阻测试仪

型式试验报告中应给出直流电压降或电阻的测量值,以及试验时的一般条件(电流、周围空气温度、测量部位等)。

辅助回路

1级和2级辅助触点电阻的测量

将1级和2级辅助触点的每种类型的一个样品接入阻性负载回路,然后加上开路电压为6V(相对偏差为-15%)的直流电源,使其流过10mA的电流,按GB/T5095.2-1997的试验2b测量其电阻。

闭合的1级和2级辅助触点的电阻不应超过50Ω。

注:触头材料出现的氧化可能会降低有效的载流能力,因此可能导致接触电阻的增加,甚至在非常低的电压回路中不能导通,而在较高的电压回路中又没有出现问题。本试验的目的是为了检验在这些低电压条件下触头的接触性能。评估的判据考虑了电阻的非线性。50Ω的数值源于统计数据并已被用户接受。

3级辅助触点电阻的测量

将3级辅助触点的一个样品接入阻性负载回路,然后加上开路电压≤30mV的直流电源,使其流过≤10mA 的电流,按正C61810-7测量其电阻。

闭合的3级辅助触点的电阻不应超过1Ω。
