变频串联谐振耐压装置 HZBP-DL-540kVA-270kVA/27kV

变频串联谐振耐压装置,适用于大容量,高电压的电容性试品的交接和预防性试验,参考标准:GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2018。

  • 控制触摸屏为10.4寸大屏幕(优于行业大多数)

    智能变频调谐,即可自动调谐,扫描谐振频率,也可以手动寻找

    选配不同的电抗器组合,可满足不同的试验要求


注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

变频串联谐振耐压装置,串联谐振试验装置,采用调节控制电源频率的方式,使得电抗器与被试品电容实现串联谐振,在被试品上产生高电压小电流,是当前电力检测高压试验的一种新方法和潮流,在国内外已经得到广泛应用和认可。

串联谐振耐压设备,串联谐振试验装置,适用于各种需要交流耐压的场合,既能满足高电压、大容量的产品耐压需求,也能满足小容量、高电压的耐压需求。

引用标准:GB50150,DL/T 474.4-2006 , DL/T 596-2005, DL/T849.6-2004。

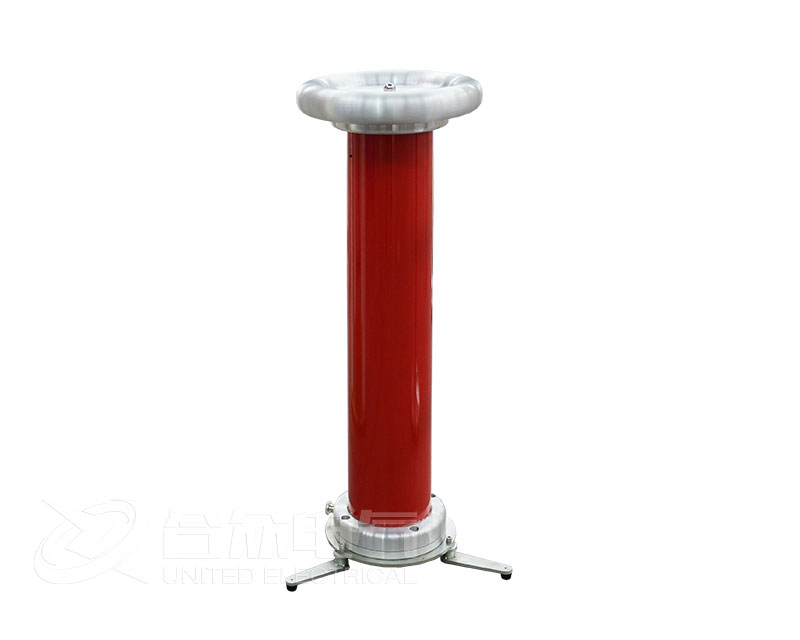

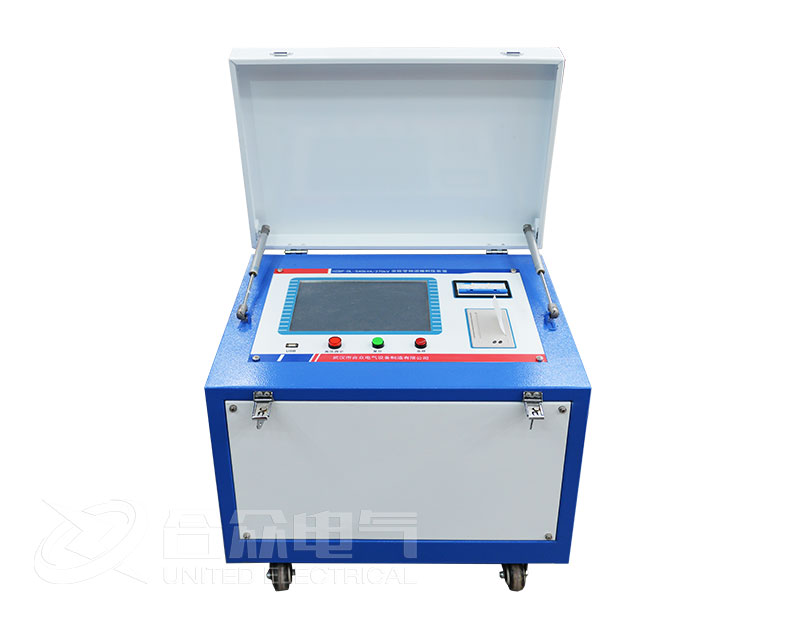

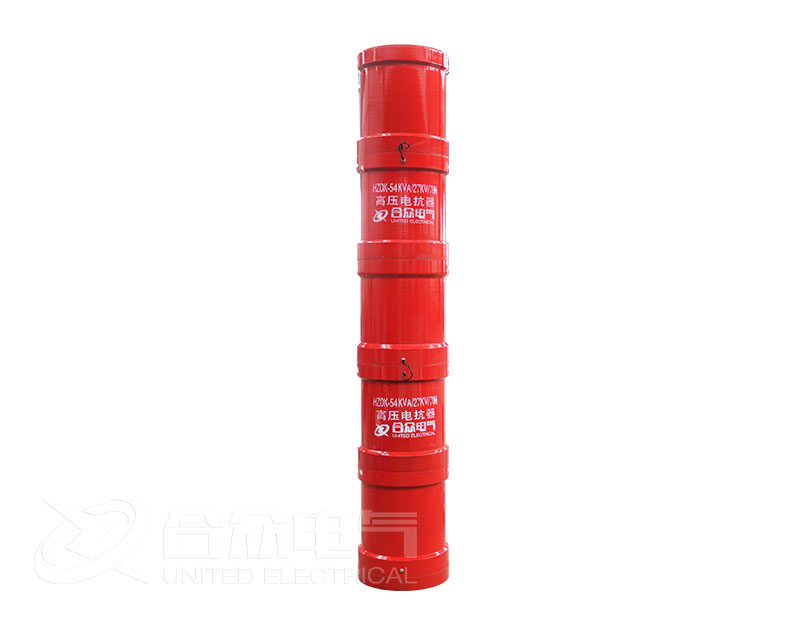

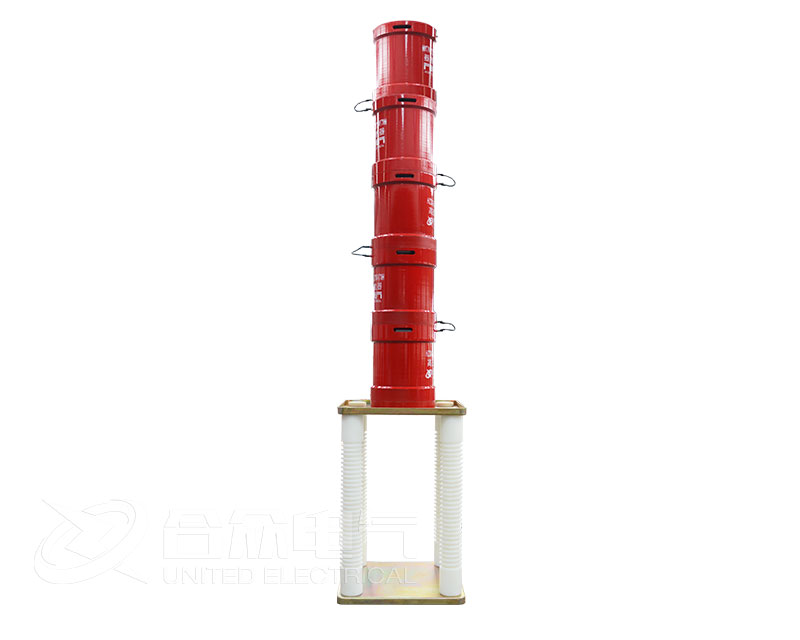

串联谐振耐压设备,串联谐振试验装置采用了专用的宽频调压电源,调压范围AC0-400V,调频范围30~300Hz,频率细度可达0.1Hz;整个频率区间内输出波形良好;在小重量和体积下确保仪器稳定和安全。装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

二、主要特点:

对试验电源容量要求小,只需传统工频耐压容量的1/Q,  Q≥30。多种方式供电,方便现场取电;

可靠性高、稳定性好。核心部件采用进口元器件,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完备,能适用于不同的场合;

智能变频调谐,即可自动调谐,扫描谐振频率,也可以手动寻找。系统自动扫描时,从30Hz到300Hz自动扫频,扫频完成后,系统根据扫频结果初步找到的谐振频点,在其±5Hz范围内以0.01Hz为分辨率进行频率细扫,后精确锁定谐振频率;

找到系统谐振频率,设备可以按照预先设置的分段试验或单次试验进行自动升压,自动完成试验,并记录试验结果。也可以手动调压,进行耐压试验;

当被试品被击穿的时候,系统失谐,高压消失,对被试品损害小;

保护功能完善。具备零位保护,过压保护,过流保护,闪络保护等功能,保证了系统的可靠性;

能存储,存入的数据编号是数字,方便的帮助用户识别和查找。

装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。

采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。

产品参数

电压波形

纯正弦波,波形畸变率<1.0%

输出频率

30~300Hz

工作制

连续运行

品质因素

30~80

输入工作电源

单相380/220V±10%,50Hz;三相380±10%,50Hz

环境温度

-10℃~+50℃

相对湿度

<95%,无凝露状况

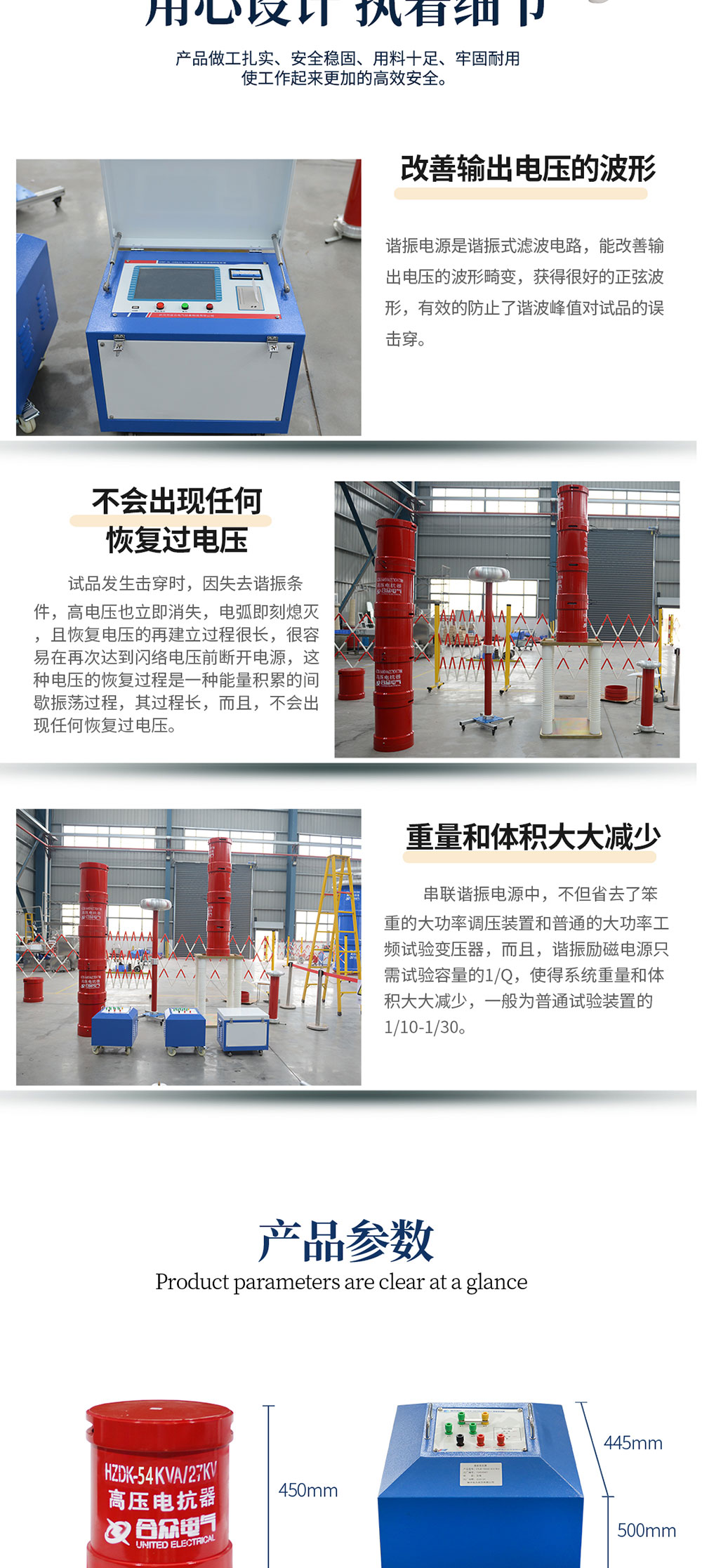

产品彩页
