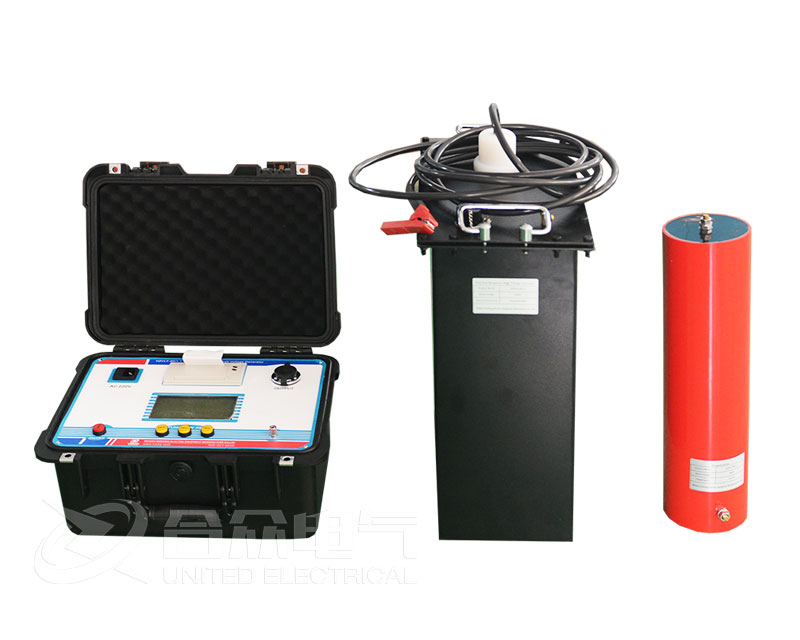

超低频高压发生器现场试验操作程序

试验操作程序

开机

注意：每次开机前都要对试品充分放电，升压过程中需要停机时请先按停机键，再用电源开关。

按上述方法连好所有线路之后，就可以将电源开关打开。超低频高压发生器在微机上电复位下，自动进入设置界面。在进行连线、拆线或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。更换保险管应按表1提供的数据更换。

设置限定参数

在设置界面上，根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。将光标移到相应的设定，按确定键选择。

频率有三种选择：0.1、0.05、0.02。它规定了仪器的输出频率。单位为Hz。试验电压范围为10KV至额定值。(请不要设小于10KV的试验电压)，它规定了我大们所要升至的试验电压。超低频高压发生器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。

电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。一般情况下电压保护值设定为比试验电压高 4KV。

电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出，进行停机操作。

定时修改范围：

0-99分钟。它规定了试验时间的长短。单位为分钟。

以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。

自动升压

将光标移到“启动试验电压”按确定键，仪器进入升压界面。

自检成功后，仪器自动进入升压状态。仪器将用若干个周期的时间将电压升至设定值。在升压过程中，按停机键，仪器将切断电压输出，回到开始画面。当升压值接近设定值时出现升压计时的画面。

此时按“上、下”键，微调电压，按“确定”键，超低频高压发生器开始计时，计时结束后自动打印试验报告。回到开始画面，放电结束后再开始下一次测量。

另外还有两种非正常停机:过压保护停机、过流保护停机。停机后出现相应的提示界面，放电结束后，再调整限制电压值或限制电流值，再开始下次测量。
