220kV油浸式电力变压器绕组变形测试方法

绕组变形测试

包括:测量高压绕组、中压绕组、低压绕组频响曲线。具体内容如下:

工作内容

检查被试变压器是否具备试验条件;

操作及工艺

1)检查确认与变压器套管端部相连的所有引线已拆除,拆除的引线离被测变压器套管距离足够远;

2)测试应在所有直流试验项目之前或者在绕组充分放电以后进行;

3)检查确认变压器分接开关的位置。

质量控制点

1)注意拆除的套管引线离被测变压器套管距离;

2)注意变压器绕组分接开关的位置与测量有关。

控制措施

1)检查与变压器套管端部相连的所有引线是否拆除,拆除的引线尽可能远离被测变压器套管;

2)检测变压器绕组的幅频响应特性与分接开关的位置有关,宜在最高分接位置下检测,或者应保证每次检测时分接开关均处于相同的位置。

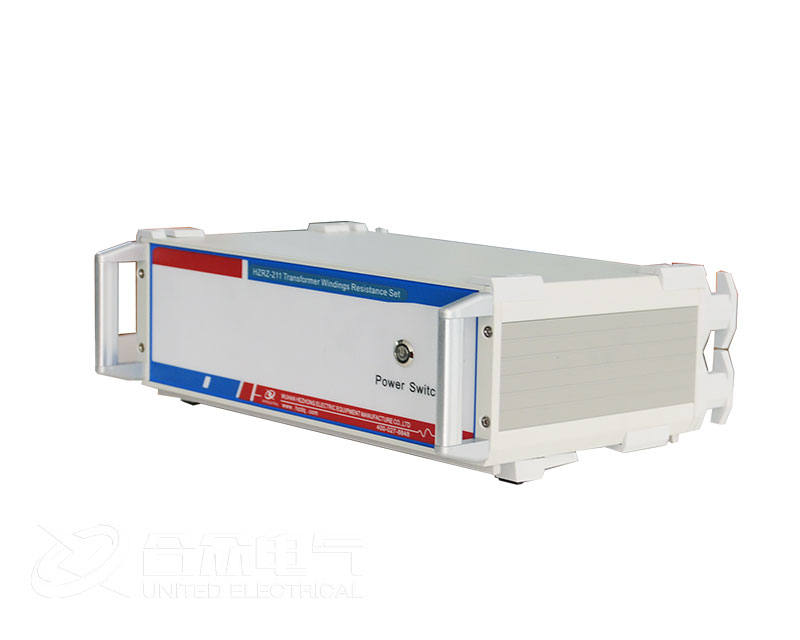

变压器绕组变形测试仪

工作内容

摆放变压器绕组变形测试仪

操作及工艺

选择合适位置将变压器绕组变形测试仪平稳放置,按照仪器说明书要求,确定是否需要将仪器接地。

质量控制点

1)注意预留的测试引线长度是否合否;

2)注意仪器是否要求接地。

控制措施

1)仪器放置应安全、平稳保证预留测试引线的长度满足要求;

2)不同生产厂家仪器要求不同,应按照仪器说明书要求执行。

工作内容

按相应的试验方法布置试验结线。

操作及工艺

参照试验结线示意图与仪器使用说明书,通过试验专用测试线按试验仪器的具体要求布置试验结线。

质量控制点

1)防止接线错误;

2)注意接触电阻影响测量;

3)注意信号检测端的接地线连接是否可靠。

控制措施

1)认真对照结线示意图检查;

2)所有接线均应稳定、可靠,减小接触电阻;

3)信号检测端的接地线应可靠连接在变压器外壳的明显接地端(如铁心接地端)接地线应尽可能短且不应缠绕。

工作内容

开始测量,保存测量曲线;

操作及工艺

启动仪器进行测量,待测量结束后,保存测量曲线,并与上次测量频响曲线及另两相测量频响曲线比较;

质量控制点

注意测试结果与历次测试结果以及三相之间结果的比较;

控制措施

历次测试结果相比以及三相之间结果相比应无明显差别。

工作内容

停止测量,拆除测试结线

操作及工艺

关闭仪器电源并拔出电源线。
