一、产品概述：

电能质量是指通过公用电网供给用户端的交流电能的品质，通俗来说就是指电网线路中电能的好坏情况。电能质量问题主要由终端负荷侧引起。例如冲击性无功负载会使电网电压产生剧烈波动，降低供电质量。

随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。

当电网的电能质量被干扰或污染，达不到国家相关标准时，就得有针对性地对电网进行电能质量改善。要了解电网电能质量的实际情况，就必须有相应的设备对其进行测试分析，针对国内的实际情况，我公司适时开发研制了适合国情的专业的电能质量分析仪器。

二、产品特点：

仪器是专门用于检测电网中发生波形畸变、谐波含量、三相不平衡等电能质量问题的高精度测试仪器；同时还具备电参量测试、矢量分析的功能。

可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。

可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。

电流采用钳形互感器方式进行测量。因为采用钳形电流互感器测量时操作人员无须断开电流回路，就可以方便、安全的进行测量。根据用户的测量范围不同可以选配不同量程的钳表。

可测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、三相电压允许不平衡度和电网谐波。

可显示单相电压、电流波形并可同时显示三相电压、电流波形。

所有测试界面具备屏幕锁定功能，以方便用户读数和分析数据。

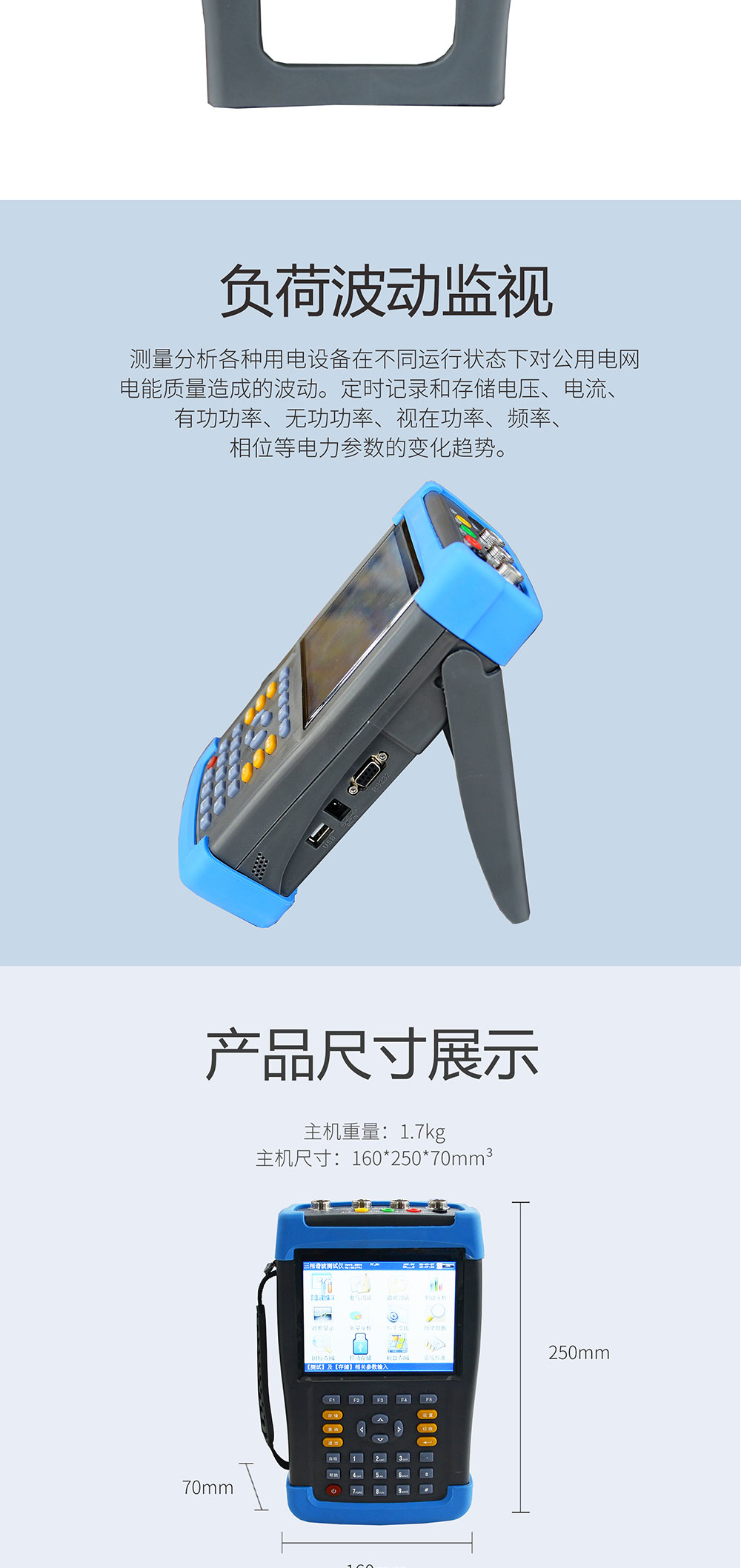

负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。

电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。

能够测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价

可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；

内置大容量数据存储器，存储间隔时间从5秒到5分钟可调；按1分钟的时间间隔可连续存储18个月以上，能满足长期监测试验点的需要。

仪器具备USB接口，可方便的将数据直接拷贝到后台管理计算机。

与功能强大的数据管理软件配合，可将实时采样数据直接上传到后台管理计算机，在后台进行更全面、更迅速的处理。

具备万年历、时钟功能，实时显示日期及时间。可在现场检测的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理，具备强大的报表功能。

采用大屏幕进口彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好。

1、输入特性

电压测量范围：20～800V，自动切档。

电流测量范围

钳形互感器 （三种）： 5A/25A（标配）

100A/500A（选配）

400A/2000A（选配）

相角测量范围：0~359.99°。

频率测量范围：45~55Hz。

电压通道数：三通道（UA、UB、UC）。

电流通道数：三通道（IA、IB、IC）。

最大谐波分析次数：63次。

1分钟间隔最大连续存储周期：18个月。

2、准确度

电参量测量部分：

电压：±0.1%

频率：±0.01Hz

电流、功率：±0.5%

相位：±0.2°

电能质量部分：

基波电压允许误差≤0.5％F.S.

基波电流允许误差: ≤1％F.S.

基波电压和电流之间相位差的测量误差：≤0.2°

谐波电压含有率测量误差：≤0.1％

谐波电流含有率测量误差：≤0.2％

三相电压不平衡度误差：≤0.2％

电压偏差误差：≤0.2％

电压变动误差：≤0.2％

3、工作温度：－10℃~ +40℃

4、充电电源：AC220V、频率45Hz-55Hz

5、主机功耗：≤3VA

6、电池最大工作时间：≤10小时

7、绝缘：

1) 电压、电流输入端对机壳的绝缘电阻≤100MΩ。

2) 工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。

8、体积：258mm×158mm×58mm

9、重量：1.5Kg
