110kV以下电力电容器预防性试验方法

试验方法

高压并联电容器、串联电容器和交流滤波电容器

1)测量极对壳绝缘电阻

a)试验周期为投运后1年内、定期。

b)串联电容器用1000V兆欧表，其他用2500V欧表。绝缘电阻值一般不低于2000MΩ。

c)单套管电容器不进行试验。

2)测量电容值

a)试验周期为投运后1年内、定期。

b)电容值偏差不超出额定值的-5%~+10%范围;电容值不应小于出厂值的95%。

c)交流滤波电容器组的总电容值应满足交流滤波器调谐的要求。

3)测量并联电阻值

a)试验周期为投运后1年内、定期。

b)电阻值与出厂值的偏差应在士10%范围内。

4)渗漏油检查

a)试验周期为6个月。

b)观察电容器是否漏油，漏油时停止使用，由相关人员进行修补。

耦合电容器和电容式电压互感器的电容分压器

1)测量绝缘电阻

a)试验周期为投运后1年内、定期。

b)测量极间绝缘电阻，使用2500V兆欧表，绝缘电阻值一般不低于5000MΩ。

c)测量低压端对地绝缘电阻，使用1000V兆欧表，绝缘电阻值一般不低于100MΩ。

2)测量电容值

试验周期为投运后1年内、定期。

每节电容值偏差不超过额定值的-5%~+10%范围；电容值大于出厂值的102%时应缩短试验周期;一相中任两节实测电容值相差不超过5%。

电容式电压互感器的电容分压器的电容值与出厂值相差超出士2%范围时，或电容分压比与出厂试验实测分压比相差超过2%时，准确度0.5级及0.2级的互感器应进行准确度试验。

对每台由两节组成的耦合电容器，仅对整台进行测量，判断方法中的偏差限d)值均除以2。本方法不适用于每台由三节及四节组成的耦合电容器。

3)测量tgδ

a)试验周期为投运后1年内、定期。

b)以10kV电压测量时tgδ(%)值不应大于下列数值：油纸绝缘0.5；纸复合绝缘 0.2。

c)tgδ值不符合要求时，可在额定电压下复测，复测值如符合10kV下的要求可继续投运。

d)电容式电压互感器低压电容的试验电压值按制造厂说明书规定值进行。

渗漏油检查

a)试验周期为6个月。

b)观察电容器是否漏油，漏油时停止使用，由相关人员进行修补。

局部放电试验

a)试验周期为必要时。

b)预加电压 0.8x1.3Um，持续时间不小于10s，然后在测量电压 1.1Um√3下保持1min，局部放电量一般不大于10pC。

c)如受试验设备限制预加电压可以适当降低。

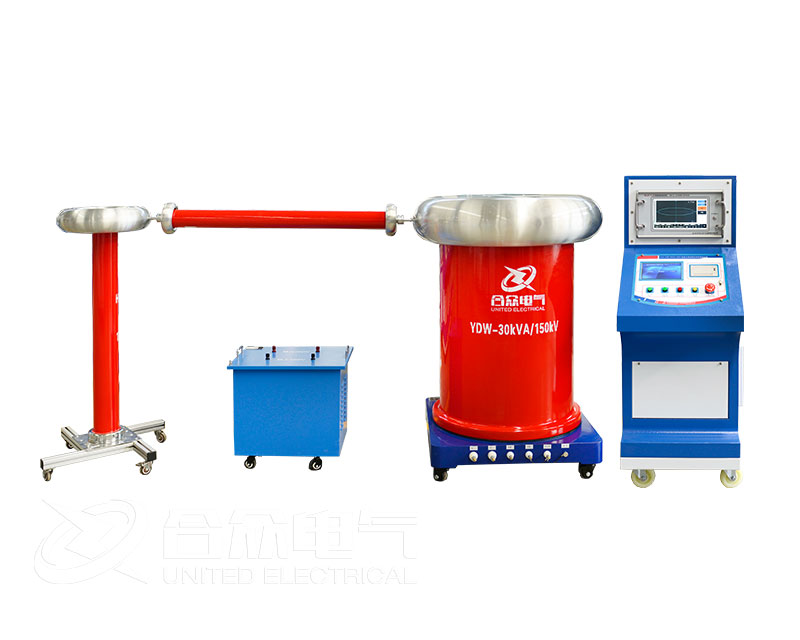

交流耐压试验

a)试验周期为必要时。

6)试验电压为出厂电压的75%。试验电压的频率为50Hz，电压波形应尽可能接近正弦波形。

限流电阻按照0.2~1.0Ω/V选取，保护电阻按1.0Ω/V选取。球隙的放电电压应调整到试验电压的1.1~1.15倍。如果在试验中需要测量电容电流，可在试验变压器高压线圈尾端接入毫安表和与它并联的短路保护开关。
