接地导通性的试验标准及试验注意事项

接地导通性的定义

接地导通性是接地装置中应该接地的各种电气设备之间,接地装置的各部分及与各设备之间的电气连接性,即直流电阻值,也称为电气导通性。

接地导通性的目的

接地网导通性的测试目的在于确定接地引下线与接地网是否存在相互联接,联接是否满足规程要求,是否存在隐患。

通过测量接地引下线的阻值判断其运行状况。

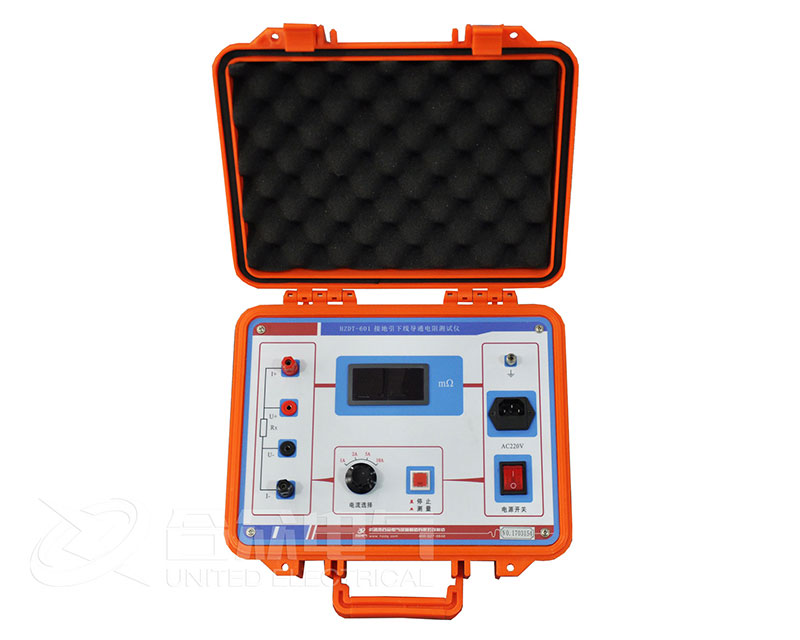

接地引下线导通电阻测试仪

接地导通性试验标准

状况良好的设备测试值应在50mΩ以下;

50mΩ~200mΩ的设备状况尚可,宜在以后例行测试中重点关注其变化,重要的设备宜在适当时候检查处理;

200mΩ~1Ω的设备状况不佳,对重要的设备应尽快检查处理,其它设备宜在适当时候检查处理;

1Ω以上的设备与主地双未连接,应尽快检查处理5.独立避雷针的测试值应在500mΩ以上;

测试中相对值明显高于其它设备,而绝对值又不大的,按状况尚可对待。

接地导通性的测试注意事项

1、测试中应注意减小接触电阻的影响。当发现测试值在50mΩ以上时,应反复测试验证;

2、试验采用专门配备的引线,试验前应注意检查线盘与仪器的匹配。

3、若引下线上有绝缘油漆,会严重影响试验结果试验前应用锉刀打磨直至露出金属导体,方可测试。

4、无法使用鳄口钳,如引下线扁铁紧贴杆塔,则使用双触点顶针。顶针- 端电流极,一端电压极,测量时用力顶在引下线金属上,确保接触良好。
