变压器温升试验及雷电冲击试验程序及要求

温升试验(型式试验)

变压器温升试验有多种办法,较为常用的有短路法。

试验程序及要求

变压器低压绕组短路、高压绕组置额定档

变压器应避开风吹和热幅射

用二瓦特表接线法

在变压器的不同位置布放若干个温度计,最少不得少于3个

调节施加电压,使试验的输入功率等于15℃时损耗加上空载损耗。测量顶层油温,当顶层油的温升在一个小时之内变化不大于1K时认为油顶层温度稳定。然后调节电压使通入变压器的电流等于其额定电流。约一小时后,停电测绕组的热电阻及环境温度

热电阻的测量应在停电前做好一切准备工作,确保在停电后1分-1.5分钟之内准确地测量到高、低压绕组第一个热电阻值,以后每隔30秒测一个数据,测到10分钟后,隔10分钟,在第20分钟测量最后一个数据。

根据所测量的数据进行计算,得出变压器的温升值。

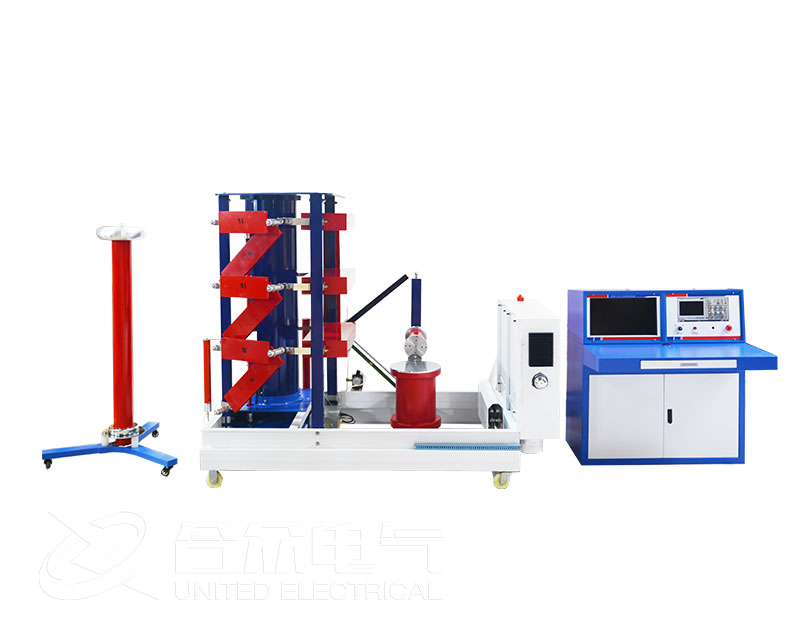

冲击电压发生器

绕组的温升限值为65K

顶层油温升限值为60K

表计和试验设备的要求与负载试验相同

雷电冲击电压试验

试验程序及要求

试验波形:标准雷电冲击全波1.2士30%/50士20us和标准截波2-6us。

试验顺序:将冲击波施加到被试绕组的每一个线端上,其他线端通过一个102示伤电阻接地;先在50%试验电压下调波,波形调好后进行三次全电压冲击。

变压器进行雷电冲击耐受其线端的全波试验电压为负极性,截波试验电压为负极性,峰值允许偏差为士3%。

试验顺序:

一次降低电压(50%电压)的全波冲击

一次100%电压的全波冲击

一次降低电压(50%电压)的截波冲击

二次100%电压的截波冲击

二次100%电压的全波冲击

试验结果判断

根据电压波形、电流示伤波形进行判断

试验设备

冲击电压发生器一套、高压峰值电压表、高压示波器、示伤电阻、大气气压表。
