防止接地网和过电压事故的现场试验要求

防止接地网和过电压事故：

对于220kV及以上重要变电站，当站址土壤和地下水条件会引起钢质材料严重腐蚀时，宜采用铜质材料的接地网。且变电站不应使用化学降阻剂。新建110kV 及以上变电站应测量接触电压、跨步电压、电位分布。

变压器中性点应有两根与主地网不同干线连接的接地引下线，并且每根接地引下线均应符合热稳定校核的要求。重要设备及设备架构等宜有两根与主地网不同干线连接的接地引下线，并且每根接地引下线均应符合热稳定校核的要求。连接引线应便于定期进行检查测试。

施工单位应严格按照设计要求进行施工,预留设备、设施的接地引下线必须经确认合格隐蔽工程必须经监理单位和建设单位验收合格，在此基础上方可回填土。

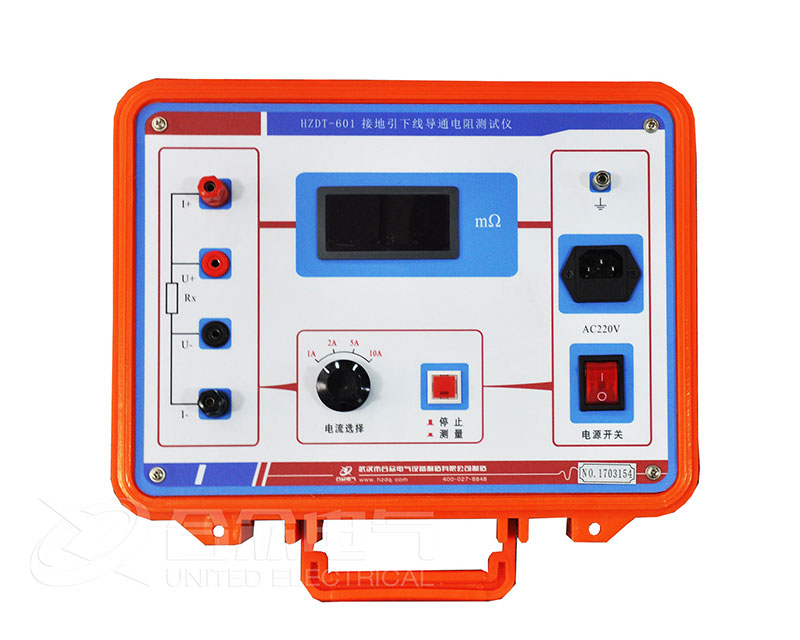

同时，应分别对两个最近的接地引下线之问测量其回路电阻，测试结合是交接验收资料的必备内容，竣工时应全部交甲方备存。测试中禁止使用万用表进行接地引下线之间的凹路电阳测量，应采用测量电流大于1A 的接地引下线导通测量装置。

严短路电流引起的地电位升高超过2000V时，接地网应符合以下要求：

1、为防止转移电位引起的危害，对可能将接地网的电位升高引向站外或将低电位引向站内的设施，应采取隔离措施。

2、应测量接触电势和跨步电压，对不满足规定要求的，应采取局部增设水平均压带或垂直接地极，以及铺设砾石地面或沥青地面等措施，防止对人身安全造成威胁。对接地网接地电阻值超标的变电站应进行接触电势和跨步电压测量，并进行安全性评估。

对于避雷器电导电流测试，应严格避雷器的交接试验，500kV氧化锌避雷器必须测量持续运行电压下的泄漏电流。
