变频谐振耐压试验装置的操作方法

  随着电力系统的发展，运行设备、高压电缆及组合电器的电压等级越来越高，试品电容量比较大，这样试验时所需容量就比较大。特别是110kV~500kV的SF6组合电器(GIS)和开关、高压电缆及耦合电容器等，针对这些设备的交流耐压试验，如果使用传统的试验设备即试验变压器，则由于试验所需容量大，试验变压器和调压器的体积大且十分笨重，现场试验极不方便。如利用变频串联谐振试验装置，则无论从输入电源容量、设备重量和试验电压波形等各方面都具有相当的优势。

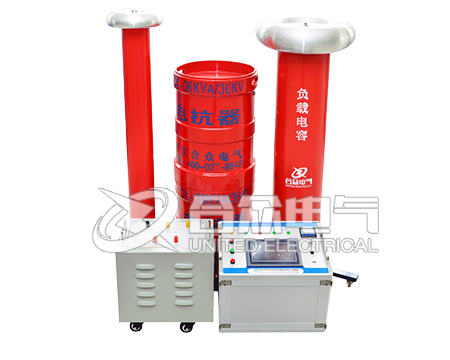

  武汉市合众电气生产的HZBP-BD变频谐振耐压试验装置广泛应用于电力、铁路电气化、钢铁、机械、冶金、石油、化工等行业，适用于高电压、大容量的容性试品的交流耐压试验。



  HZBP-BD变频谐振耐压试验装置试验操作方法方法简单，具体步骤如下：

  1、根据设备类型，按图2中的试验接线图连接好设备，并认真检查接地是否正确可靠。

  2、 请详细阅读《变频谐振耐压试验装置》，根据其操作说明进行试验参数和保护的设置。

  3、选择手动升压或自动升压试验，然后进行参数设置，设置完参数后，再进行手动或自动寻找谐振点，找到谐振点后再升压。

  4、升到试验电压后进行耐压计时，时间到后系统自动降压回零。

  5、关掉变频电源的空气开关。

  6、最后切断外接电源。

  特别需提醒注意的是：试验时，有关人员应加强对试验设备和被试设备的监护，一旦出现异常现象，应将调压器迅速降压，并同时断开电源。
