充气式试验变压器的操作方法

  试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。

  随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。

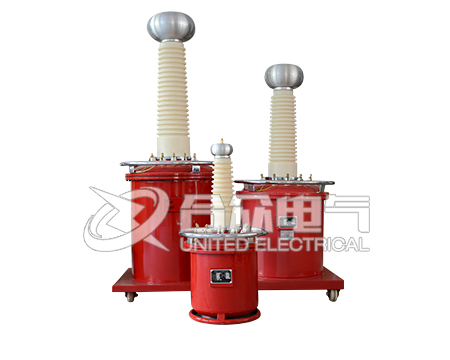

  我公司经过多年的努力，研究成功了充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20%-60%(视电压及容量等级而定)，而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用.

  以下介绍我公司生产的YDQ\YDQ(Z)型充气式试验变压器操作试验方法：

  1、 按上图接线，检查压力表指示内部气体压力是否正常(≥0.3MPA)。

  2、 做交流耐压时短路杆插入孔J中，做直流泄漏试验，取出短路杆。

  3、 限流电阻配置：工频耐压每伏0.3～1欧：直流每伏5～10欧， 一般试验可不用。

  4、 拆除被试品线引线，套管及器身脏污清除，必要时采用屏蔽措施。

  5、 准备工作和安全措施就绪，空试一次设备。

  6、 接上被试品，直流试验应用屏蔽线，以消除杂散泄漏。

  7、 合上电源，控制箱(柜)电源批示绿灯亮。

  8、 按下起动按钮，起动指示灯亮。

  9、 对控制箱，顺时针均匀加电，注视电压表达到额定电压值。

  10、 持续规定耐压时间并注视电流表指示。

  11、 耐压时间到，注视KV表，迅速均匀降零。

  12、 做图2实验后用放电棒经电阻放电，然后直接接地放电。

  13、 高压部分可能被充电部位一一放电后，改变或拆除高压引线，一切引线至此一次试验终止。
