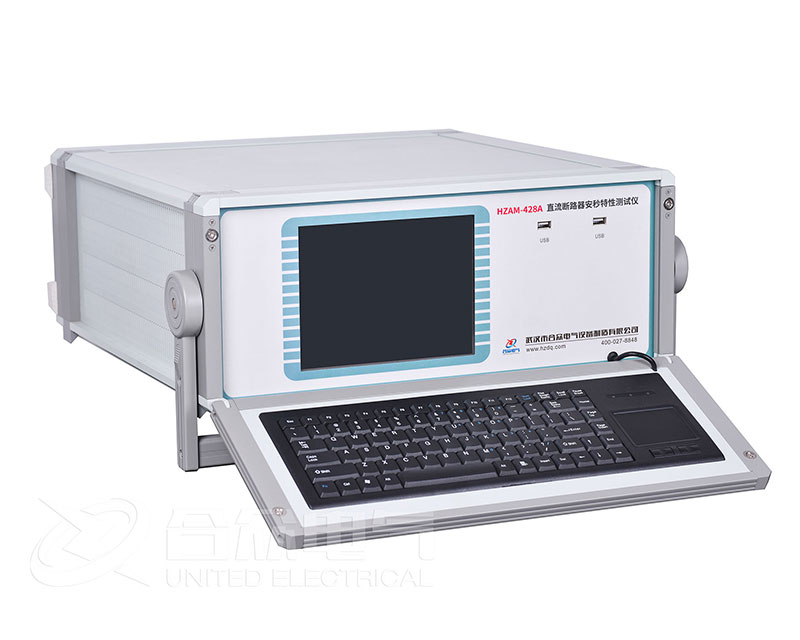

直流断路器安秒特性测试仪 HZAM-428A 安秒特性测试仪-武汉市合众电气

一、产品概述：

根据直流保护电器安秒特性测试的现实状况，本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试系统，可以为运行维护部门提供直流保护电器动作特性的测试手段，对直流保护电器的动作特性以及级差配合进行校验，以便提高直流系统运行的可靠性，保证电网的安全可靠运行。直流断路器安秒特性测试仪，适用于额定电流1A～500A直流保护电器安秒特性测试，并可用于6A～100A直流保护电器安秒特性测试。

二、产品特点：

（1）主控部分采用高性能工控机，Windows XP操作系统，实时显示各项参数曲线图及数值；
（2）键盘、触摸板输入（可外接USB鼠标）；5.7寸TFT真彩液晶屏显示。操作简单、界面美观，所有参数一目了然；
（3）开关恒流控制技术，新型功率器件，1～500A自主设定恒流输出，恒流精度高，负载能力强，可长时间稳定工作；
（4）适用于额定电流1A～500A直流断路器的安秒特性测试，并可用于6A～100A直流熔断器的安秒特性测试；
（5）测量方式采用全点测试或抽点测试，响应速度快，测试精度高，安全可靠；
（6）仪器具有过热、过流、过压保护功能，电磁兼容性好，抗干扰能力强；
（7）测试管理软件可自动完成直流断路器的安秒特性的测试，并分析测试数据绘制出断路器保护特性曲线（安秒曲线）、以及生成报表输出；
（8）工控机自带4G存储空间，可任意存储测试记录，并配备了两个USB接口，方便测试记录的提取和打印；
（9）仪器采用一体化设计，便于携带；

产品参数

电源输入	AC220V±10%，50Hz±0.5 Hz
测试电流范围	0～500A（可扩展到1000A）
测试电流纹波系数	小于2%
输出电流的稳定性	≤0.5%
安秒动作试验	时间记录：0～9.9s；最小时间分辨率：0.1ms
通流不动作试验	时间记录：0～9999s；最小时间分辨率：0.1s
环境温度	－20℃～+50℃
外形尺寸	560×410×350(mm)
重量	31kg

产品彩页

产品附件

名称	数量	单位
仪器主机	1	台
电源线	1	根
专用测试线	1	套
说明书	1	本
检验报告	1	份
合格证	1	张

产品图集

产品证书
