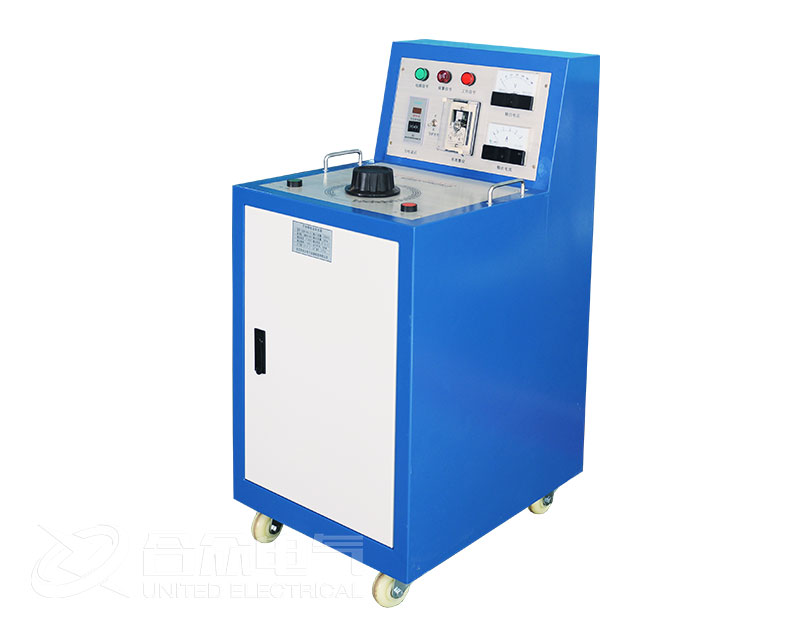

三倍频电源发生器试验操作步骤及注意事项

三倍频电源发生器试验操作步骤

1．空载试验

将三相380V电源直接接在三倍频电源发生器背面的“A、B、C”输入端子。合上右侧总开关，将调压器逆时针回至零位，电源指示灯（绿灯）亮；按下绿色按钮，接触器合上，工作指示灯（红灯）亮；

顺时针均匀旋转调压器手柄，并密切注视输出电压表，当升到所需电压值时，打开计时开关，（时间继电器按试验要求设定为40秒），开始计时。

试验时间40秒到达后，计时报警，这时应立即逆时针旋转调压器手柄至零位；按下红色停止按钮，接触器断电，工作指示灯灭，绿色信号灯亮，切断右侧总电源开关，空载试验完毕。

2．负载试验

将三相380V 电源直接接在三倍频电源发生器装置背面输入端子（A、B、C），将被试品的两端分别与输出端子（a、x）相连接；并接好接地线；

接通电源，将调压器手柄回至零位处，电源指示灯（绿灯）亮；按下绿色按钮，接触器合上，工作指示灯（红灯）亮；

顺时针均匀旋转调压器手柄，并密切注视输出电压表及输出电流表，当升到所需电压值时，打开计时开关（时间继电器按试验要求设定为40秒），开始耐压计时。

当40秒到达后，计时报警，同时反向旋转调压器手柄至零位；按下红色停止按钮，接触器断电，工作指示灯灭，绿色信号灯亮，切断右侧总开关，负载试验完毕。

三倍频电源发生器试验注意事项

1．装置设有过流保护，出厂时按额定输出电流的80%整定好，用于小负载时，应根据负载实际情况重新整定；当升压过程中出现过流或击穿现象时，过流保护动作，可保护被试品，不致使被试品的事故扩大，此时也应立切断输入三相电源，避免装置受到损坏。

2．在试验过程中，如被试品的电容量不大时，补偿电抗器一般不需接入线路。如被试品电容电流过大时，则应将补偿电抗器两端与被试品两端并联（或者另外一绕组），进行电流补偿，从而提高整个试验回路的功率因数，降低输出电流。

3．三倍频电源发生器是在超饱和状态下工作，因而接入三相线路的时间应尽量短，一般不超过五分钟。试验被试品时，试验频率为150Hz时试验时间不能超过40秒；

4．三倍频电源发生器所配电抗器只允许在试验电压互感器时配套使用，当被试品的电压超过一定范围时，应另选配电抗器（可在订货时加以说明）。
