一、产品概述：

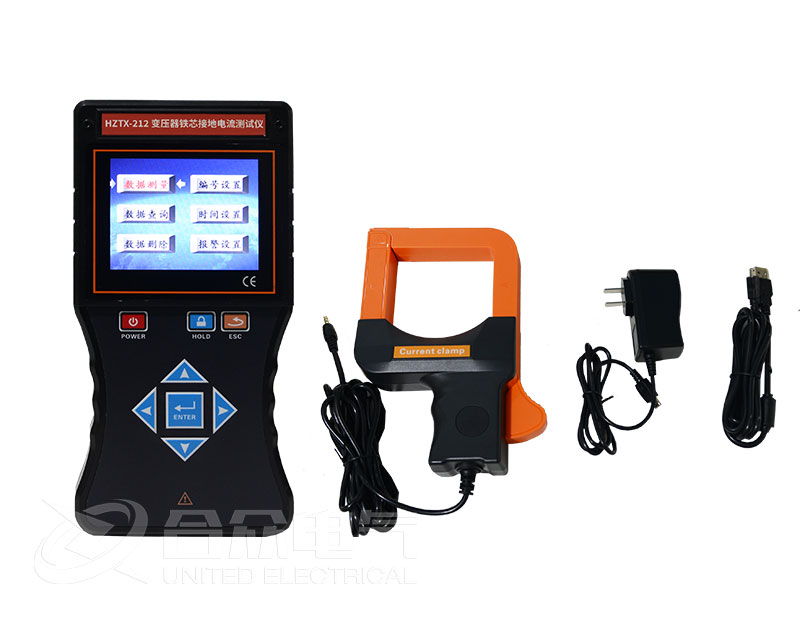

变压器铁芯接地电流测试仪是专为现场在线测试电力系统中变压器铁芯接地电流、漏电流、频率、波形而精心设计制造的，由主机、电流钳、数据软件、通讯线等组成。电力变压器是电力系统中重要的电气设备，运行中一旦出现故障，将会对电力系统造成严重的后果。正常运行的变压器铁芯是单点接地的，如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，最大电流可达几十安培，将会造成铁芯局部过热甚至烧毁。本仪表能尽快发现变压器潜伏性的故障，是保证变压器安全运行和正常维护的主要工具。主要适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。也可用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域线路或设备的电流、漏电流测试。
二、产品特点：

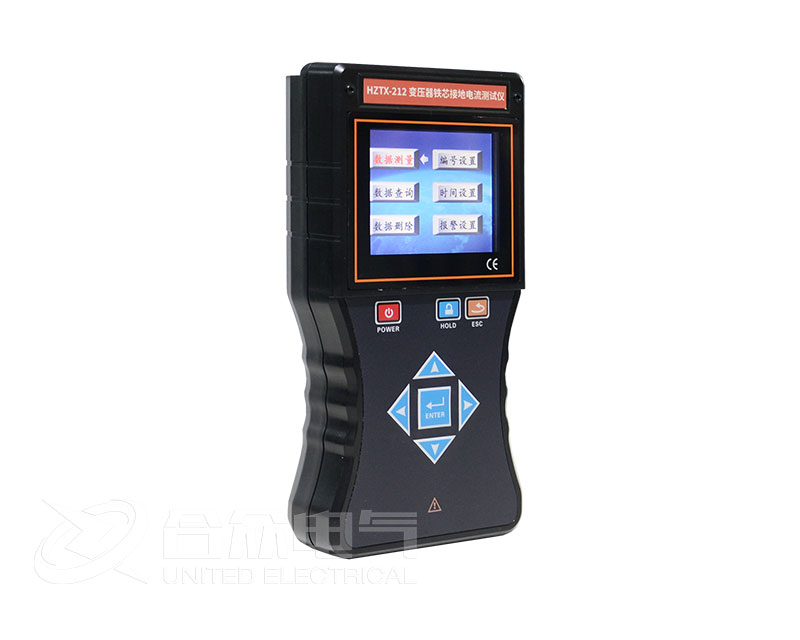

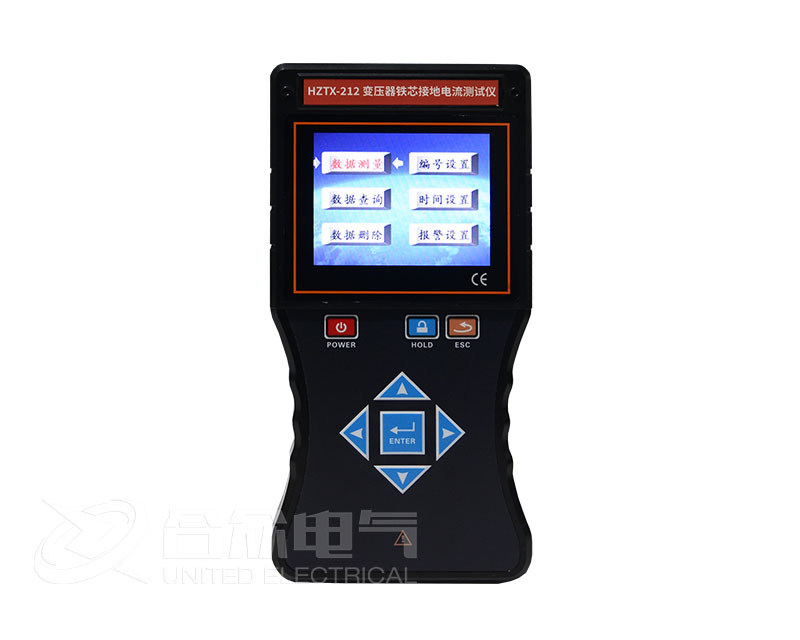

主机采用高速微处理器，3.5寸彩色液晶屏，能实时显示被测电流的大小及波形；运用FFT变换、数字滤波等技术，使测试数据更准确；具有报警临界值设定及报警指示功能；具有日期时间设置功能；具有自动关机功能；具有设定试品编号功能；可以存储数据及波形200组。
电流钳选用特殊合金，采用磁性屏蔽技术，外界磁场影响小，抗干扰能力强，常年无间断测量的高精度、高稳定性、高可靠性。其钳口内径为φ52mm，可钳φ52mm以下的电缆或接地线，便携式钳形设计，不必断开被测线路，非接触测量，安全快速。
数据软件具有历史数据查询功能，动态显示，波形指示；具有报警值设置及报警指示；具有历史数据读取、查阅、保存、打印等功能。
|
功 能 |
变压器铁芯接地电流测试；交流漏电流、电流、频率、波形在线分析测试 |
|
电 源 |
DC7.4V大容量可充锂电池，USB充电接口，充满电连续工作约8小时 |
|
额定电流 |
约180mA max |
|
显示模式 |
3.5寸真彩液晶屏显示 |
|
仪表尺寸 |
主机：长宽厚207mm×101mm×45mm |
|
电流钳：长宽厚220mm×105mm×27mm |
|
|
钳口尺寸 |
φ52mm |
|
量 程 |
电流：0.001A～1000A(50Hz/60Hz) |
|
频率：10Hz～1000Hz |
|
|
分辨率 |
AC 1mA |
|
精 度 |
±1.5%±3dgt |
|
检测速率 |
约2秒/次 |
|
数据保持 |
测试中按HOLD键保持数据，“HD”符号显示 |
|
数据存储 |
200组 |
|
液晶亮度 |
按上下箭头键可以调节LCD背光亮度 |
|
报警设置 |
报警临界值设定范围：10mA～30.00A |
|
报警指示 |
当测试值超出报警临界值时，液晶闪烁、蜂鸣器响 |
|
电池电压 |
当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电 |
|
自动关机 |
开机约30分钟后，仪表自动关机，以降低电池消耗 |
|
仪表质量 |
主机：370g(带电池) |
|
电流钳：552g |
|
|
总质量：约1.6kg |
|
|
充电接口 |
USB接口 |
|
电流钳线长 |
1.5m |
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10℃～60℃；70%Rh以下 |
|
电场干扰 |
外电场100A靠近10mm时约40mA |
|
耐 压 |
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
|
绝 缘 |
仪表线路与护套外壳之间≥100MΩ |
|
结 构 |
双重绝缘，带绝缘防振护套 |
|
适合安规 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
|
功 能 |
变压器铁芯接地电流测试；交流漏电流、电流、频率、波形在线分析测试 |
|
电 源 |
DC7.4V大容量可充锂电池，USB充电接口，充满电连续工作约8小时 |
|
额定电流 |
约180mA max |
|
显示模式 |
3.5寸真彩液晶屏显示 |
|
仪表尺寸 |
主机：长宽厚207mm×101mm×45mm |
|
电流钳：长宽厚220mm×105mm×27mm |
|
|
钳口尺寸 |
φ52mm |
|
量 程 |
电流：0.001A～1000A(50Hz/60Hz) |
|
频率：10Hz～1000Hz |
|
|
分辨率 |
AC 1mA |
|
精 度 |
±1.5%±3dgt |
|
检测速率 |
约2秒/次 |
|
数据保持 |
测试中按HOLD键保持数据，“HD”符号显示 |
|
数据存储 |
200组 |
|
液晶亮度 |
按上下箭头键可以调节LCD背光亮度 |
|
报警设置 |
报警临界值设定范围：10mA～30.00A |
|
报警指示 |
当测试值超出报警临界值时，液晶闪烁、蜂鸣器响 |
|
电池电压 |
当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电 |
|
自动关机 |
开机约30分钟后，仪表自动关机，以降低电池消耗 |
|
仪表质量 |
主机：370g(带电池) |
|
电流钳：552g |
|
|
总质量：约1.6kg |
|
|
充电接口 |
USB接口 |
|
电流钳线长 |
1.5m |
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10℃～60℃；70%Rh以下 |
|
电场干扰 |
外电场100A靠近10mm时约40mA |
|
耐 压 |
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
|
绝 缘 |
仪表线路与护套外壳之间≥100MΩ |
|
结 构 |
双重绝缘，带绝缘防振护套 |
|
适合安规 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
更多 变压器铁芯接地电流测试仪 HZTX-212 相关的技术方案，及使用操作方法说明书，正在更新中.....
您也可以直接点击在线客服联系我们，或拨打免费服务热线：400-027-8848，获取更多 变压器铁芯接地电流测试仪 HZTX-212 相关技术方案及服务支持。
