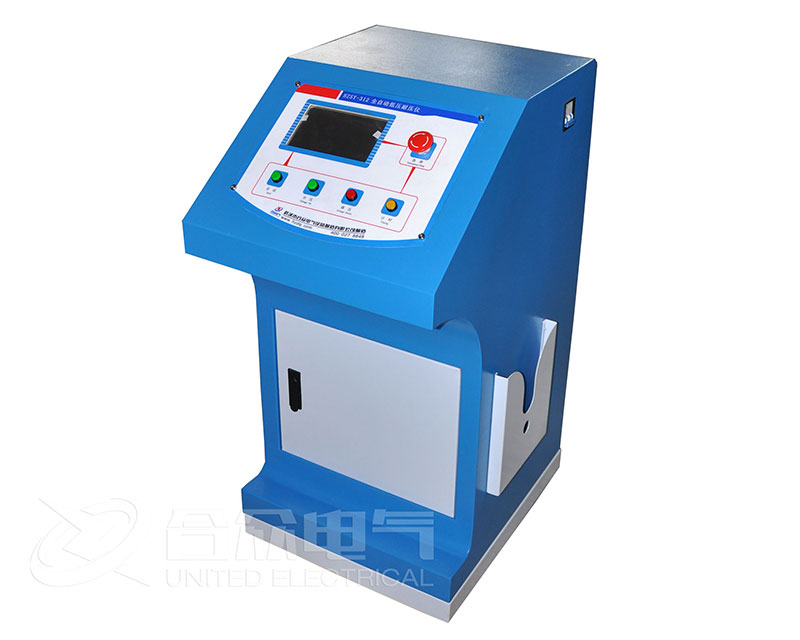

低压耐压测试仪现场试验使用操作方法

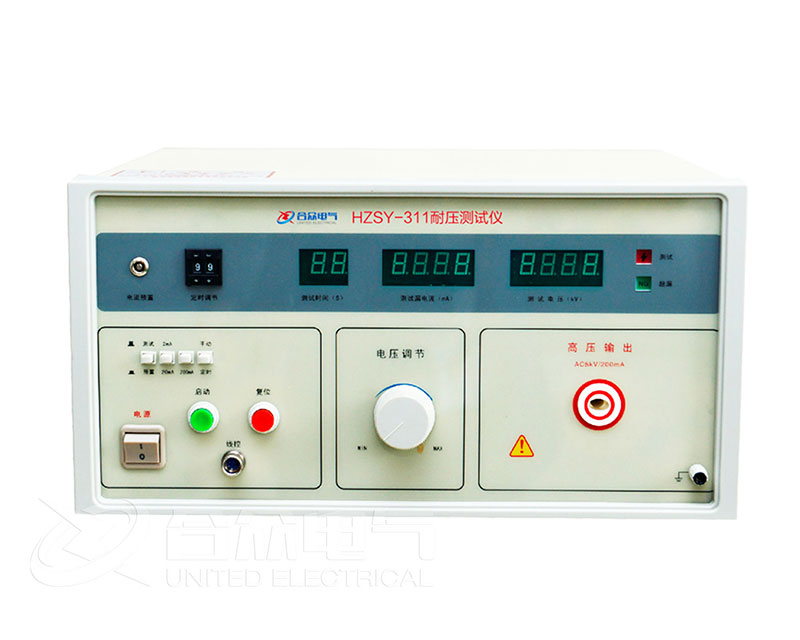

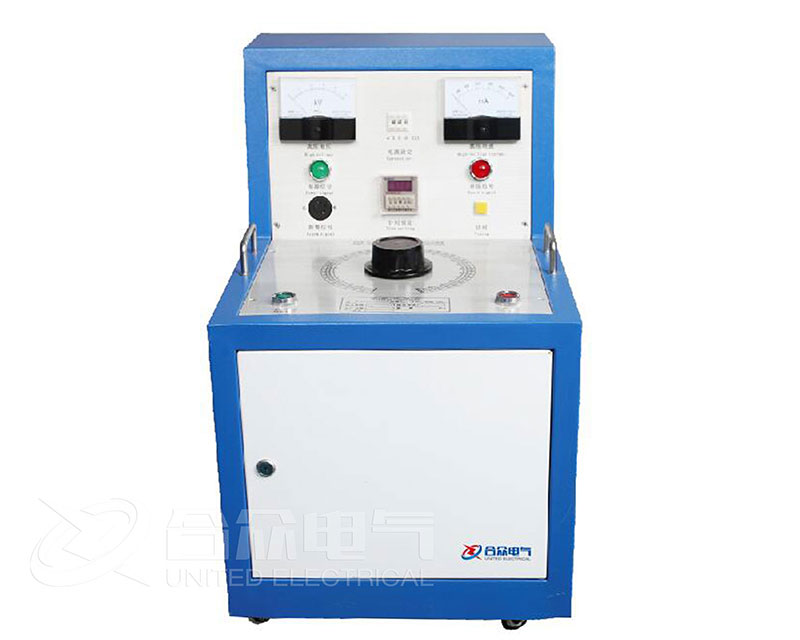

低压耐压测试仪使用前的准备工作

1、接通电源，使“电源”开关置于“开”的位置。

a. 数显式：

此时，显示输出电压、漏电流和时间的数码管及各“测试单位”指示符号应亮。

b、指针式：

此时，“电源”指示灯应亮。

2、逆时针旋转“电压调节”旋钮到底，各示值均为零，则便携式耐压测试仪处于初始状态。

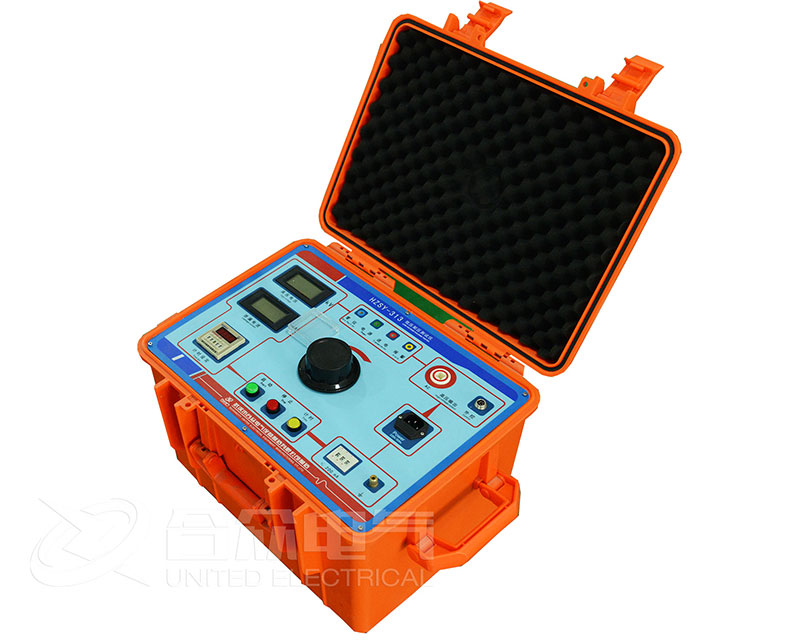

低压耐压测试仪现场的操作步骤：

1、在确定仪器输出电压示值为“0”，测试灯“熄灭”状态下将高压测试线（红色）一端插入便携式耐压测试仪的相对应（AC或DC）高压输出端，另一端与被测物的电源输入端或其他带电部件相连接。再将另一根测试接地线（黑色）一端插入便携式耐压测试仪的接地端并锁紧，另一端与被测物的外壳（金属）或电源输入端的地线端相连（若被测物与大地或地线相连，则便携式耐压测试仪接地端必须与它连在一起）。



2、按下“启动”按钮，“测试”指示灯亮，电压示值为当前试验电压值，漏电流示值为被测物上当前漏电流值，如被测物为合格品，试验时间一到，无声光报警声，同时便携式耐压测试仪自动切断输出电压；如被测物在试验时间内不合格，则“报警”灯亮，蜂鸣器发出报警声，低压耐压测试仪自动切断输出电压，可按下“复位”按钮，消除报警。

3、用线控端子进行耐电压测试（面板上“启动”、“复位”按钮失效，）“定时”键置于“关”位置。

a、另购线控测试棒一付，将黑色接地线一端插入仪器接地接线柱，另一端夹住被测物的接地端，将棒的线控插头插入仪器线控插座，棒的高压插头插入“高压”输出端；然后把测试棒的棒针接触被测物带电部件处，按下测试棒上按钮即“启动”，松开此键“复位”。

b、线控接口引脚定义

自行接线，当线控 4、5 脚闭合时，便携式耐压测试仪“启动”；1、2 脚闭合时，便携式耐压测试仪“复位”。（注：线控引线长度不可超过2m，控制信号为无源触点。）
