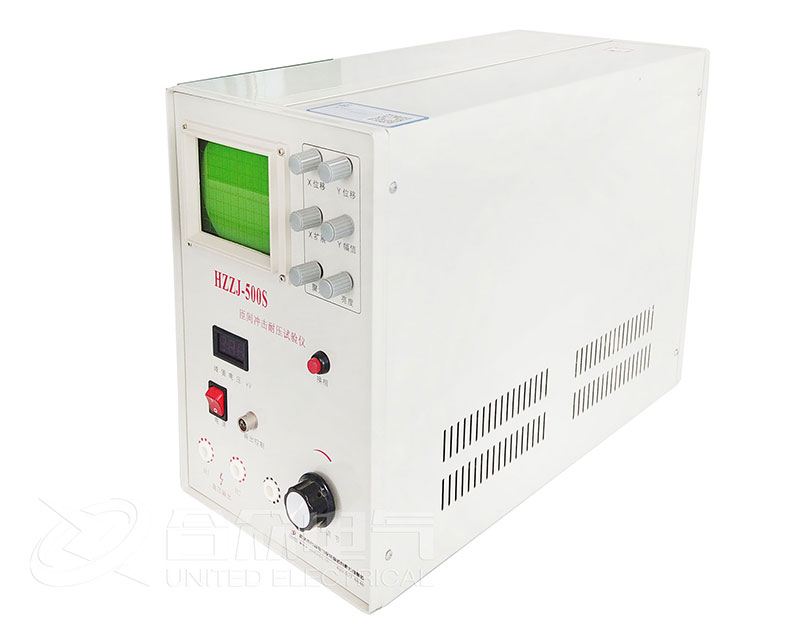

匝间冲击耐压试验仪试验中常见问题处理
在匝间冲击耐压试验仪使用过程中如果出现以下情况,请按下面的调试方法进行调整设置:
1、在测试过程中出现误报警的情况:引起原因有定子原因也有匝间冲击耐压试验仪设置的原因,由于我们在使用时大多数参数的设置值是默认的,但默认的参数对一些特殊情况下的线圈绕组是不适合的。
出现这种情况的解决方法:
(1)我们要在“新建”界面中把“面积的差”后面默认的 10 改为15;同时把“差的面积”后面默认的 10 改为 15;其它值可按默认值般情况下此问题可以解决;如果还没有解决可再适当增加上面两个值的大小。
(2)在新建界面中,把“比较范围”值改小一些,具体意思是减小比较区间的范围,在图形上是减小两竖直曲线所加的范围。调整方法:增加“比较范围”后面首两位数的大小,例如可把默认的 05 调为 10,或减小其后两位数的大小,例如可把默认的 30 改为 20。前后两位可同时调也可单独调。当然也可把比较区间向后移,即同时增加首两位与后两位。出现以上情况需要反复进行调整来达到不误报警的状况。
2、在测试过程中出现线圈坏不报警的情况:引起原因同样有定子原因也有匝间冲击耐压试验仪设置的原因由于在使用时默认的“面积的差”的上限值为 10,“差的面积”的默认上限值为 10;这样的设置对一些线圈绕组多一、两匝或少一、两匝,及坏的不明显的线圈会判断不出来的。
出现这种情况解决方法:
(1)我们要在“新建”界面中把“面积的差”后面默认的 10 改为05;同时把“差的面积”后面默认的 10 改为05;其它值可按默认值。般情况下此问题可以解决。
(2)在新建界面中,把“比较范围”值改大一些,具体意思是增大比较区间的范围,在图形上是增大两竖直曲线所加的范围。调整方法减小“比较范围”后面首两位数的大小,例如可把默认的 05 为 00或增大其后两位数的大小,例如可把默认的30 改为 39。前后两位可同时调也可单独调。当然也可把比较区间向后移,即同时增加首两位与后两位。出现以上情况需要反复进行调整来达到能判别出线圈坏的状况。
3、在测试过程中,高压强电火花干扰可能引起液晶屏花屏,这时只要关机重新开机即可。
