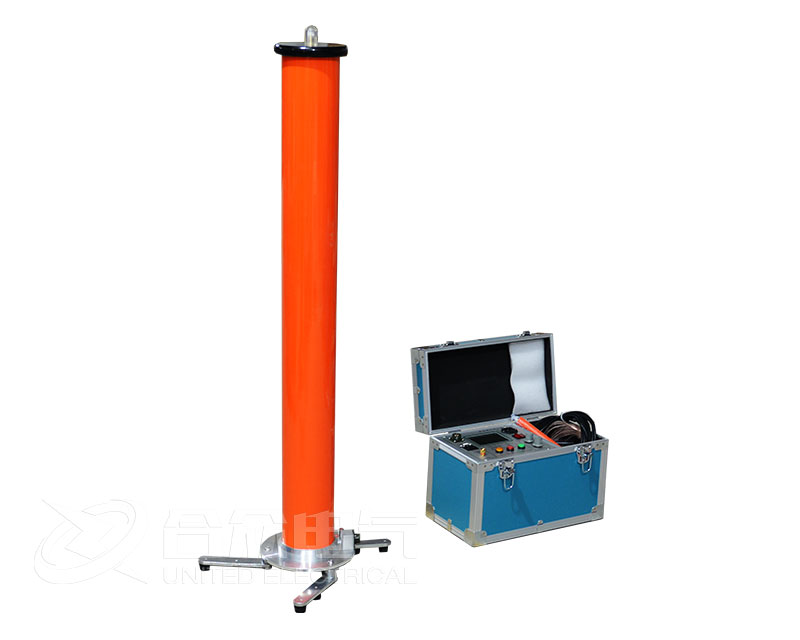

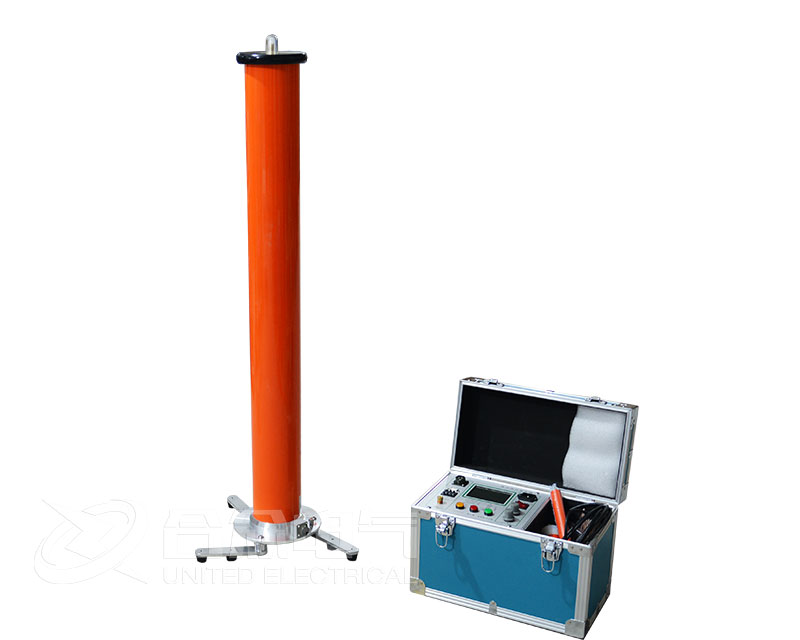

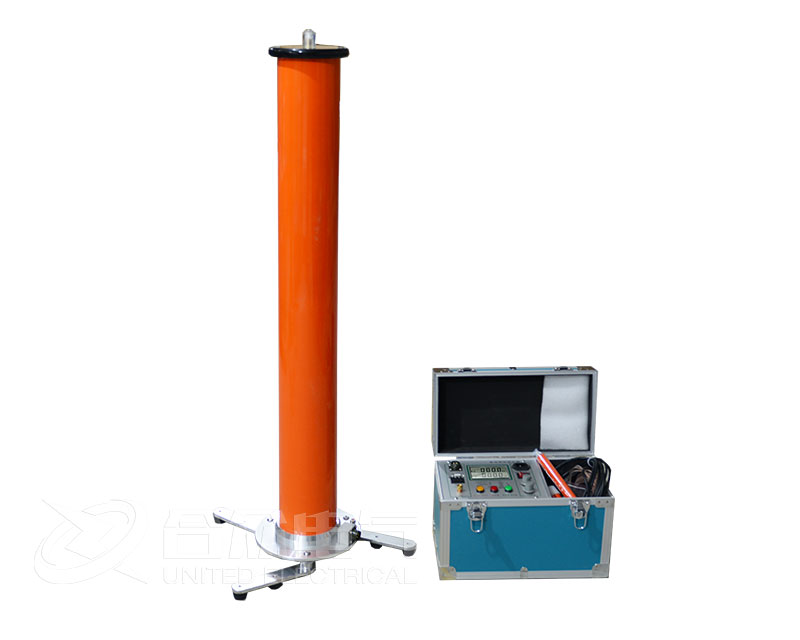

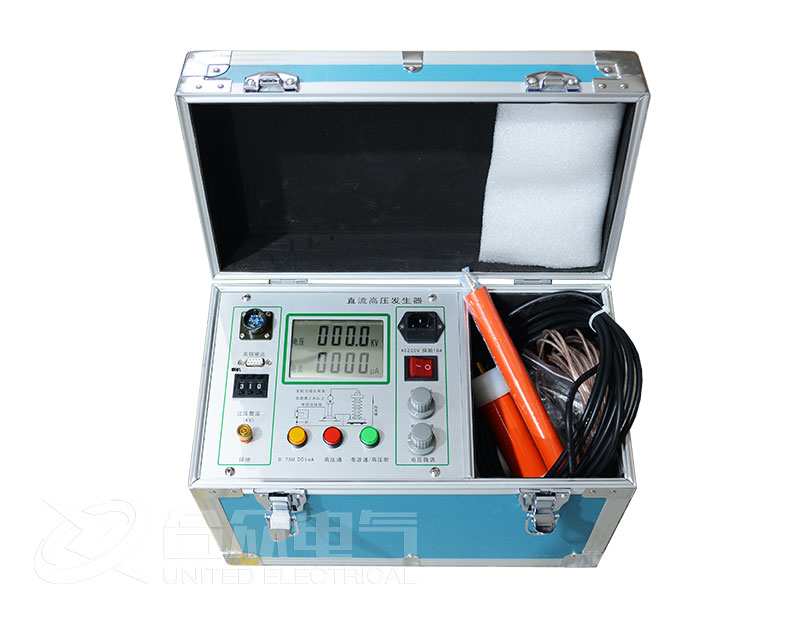

一、产品概述：
直流高压发生器采用了高频倍压电路，应用了新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。
直流高压发生器具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。
二、产品特点：
（1）精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
（2）电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高。
（3）可正、负极性输出（此为客户选择，若两极性都有，为两台倍压筒）、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全。
（4）采用先进技术、工艺制造，率先应用中频倍压电路，采用新的PWM高频脉宽调制技术和大功率IGBT器件，从而使输出高压稳定度更高，纹波系数更小。

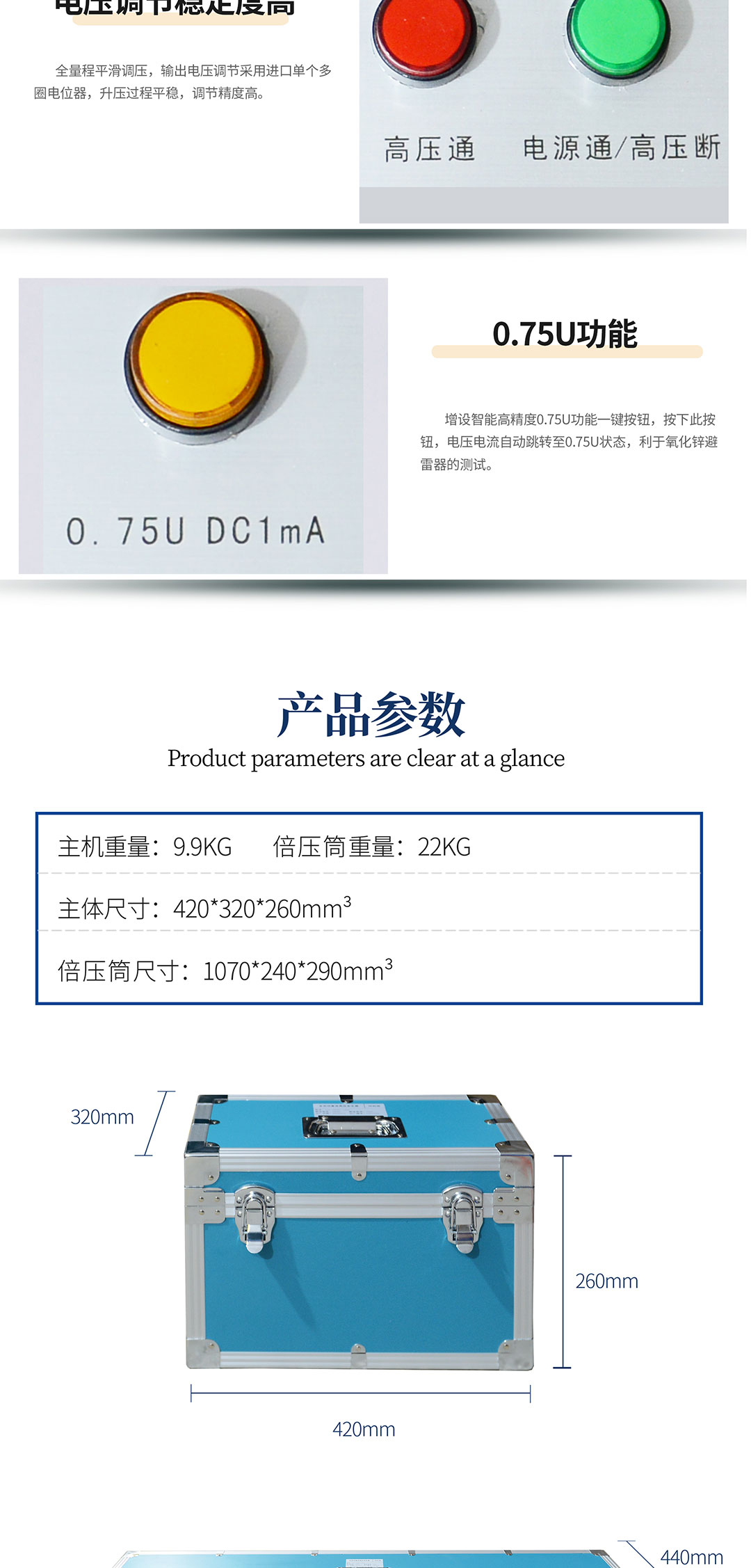

（5）增设高精度0.75UDC1mA功能，为做氧化锌避雷器测量带来极大的方便。
（6）过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为kV，一目了然。
（7）故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速完全关断直流主回路，从而保护仪器不受损伤。
（8）倍压筒采用新型材料，轻巧、坚固。底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强。

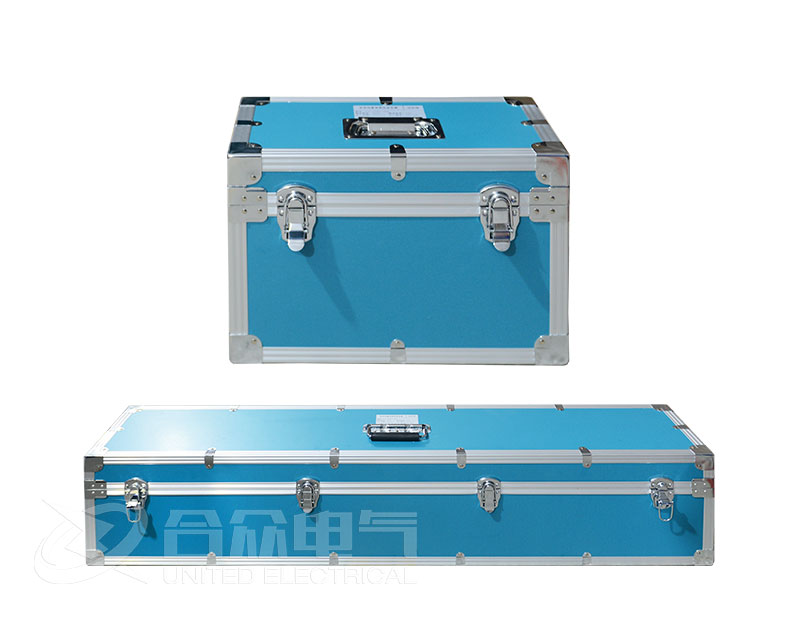

（9）机箱采用铝合金机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用。
|
规格 |
技术参数 |
|
额定电压(kV) |
300 |
|
额定电流(mA) |
10 |
|
额定功率(W) |
3000 |
|
控制箱质量(kg) |
8.5 |
|
倍压筒质量(kg) |
12.5 |
|
倍压筒高度(mm) |
1250 |
|
电压精度 |
±(1.0%读数＋2个字) |
|
电流精度 |
±(1.0%读数＋2个字) |
|
纹波系数 |
≤0.5% |
|
电压稳定度 |
电源电压变化±10%时≤1% |
|
过载能力 |
空载电压可超出额定电压10%使用10分钟 最大充电电流为1.25倍额定电流 |
|
电源 |
单相交流50Hz 220V±10% |
|
工作方式 |
间断使用：额定负载30分钟 |
|
1.1倍额定电压使用：10分钟 |
|
|
工作环境 |
温度：-10℃～+40℃ |
|
相对湿度：室温为25℃时不大于85%（无凝露） |
|
|
海拔高度：1500米以下 |
|
|
带电容 负荷能力 |
被试品电容量无限制 |
|
可用1.5倍的额定电流充电 |
|
|
结构特点 |
电气绝缘倍压筒 |
|
空气绝缘、无泄漏之虑 |
|
|
操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤1.0%） 适合氧化锌避雷器试验 |
|
过压保护采用数字拨码开关，一目了然 |
|
|
便携式机箱，现场更方便 |
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
|
