直流电阻测量试验操作流程及结果分析

直流电阻测量试验操作流程

试验前拆除被试设备电源及一切外连线，并放电；

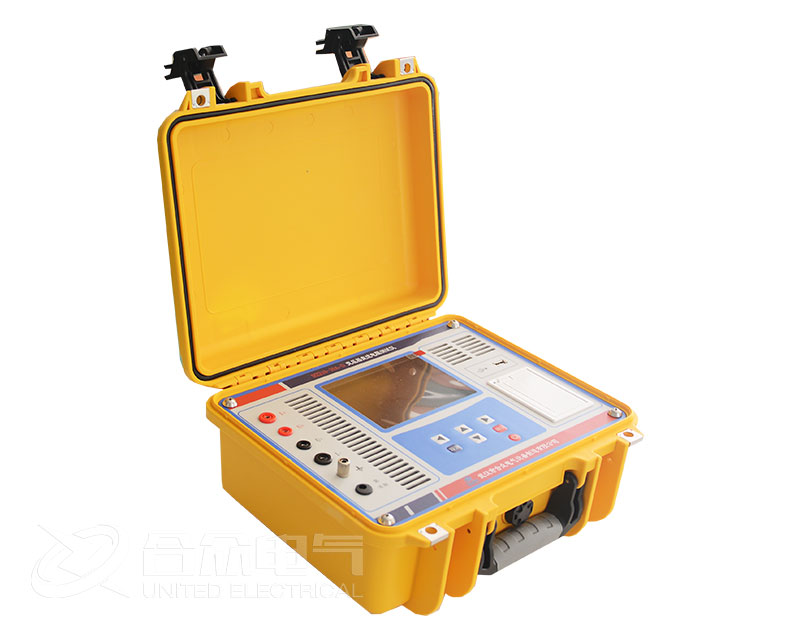

使用感性负载快速测量仪，将测量仪放平稳后，设备接地线要连接牢固，测量仪器线夹四个测量端子与被测电阻正确连接好；

接好电源线，选择合适量程；

接通电源，调零；

按下测量键，屏幕显示测量电阻读数，读数稳定后读取数值并记录:关闭电源后方可取下；

直流电阻测量仪器线夹换相测量或关机；

测量完毕抬起测量键，按下消弧键消弧。

直流电阻测量试验结果分析

直流电阻阻值受温度影响较大，所以必须换算至同一温度，一般以 20C为准。公式:R20=Rt (T+20) / (T+t) ，T铜=235；

分接开关接触不良，造成阻值偏高较为普遍，如开关不清洁电镀脱落、弹簧压力不足，受力不均、以及过电压时触点有积碳等，都将会造成阻值偏高。这时，应将分接开关盖打开，往返转动几次，一般可消除；

测量变压器低压侧电阻时，所有人员应与高压侧保持适当距离。

直流电阻测量注意事项

测量前应记录变压器绕组温度和绝缘油温度；

测量端子应接触良好，必要时应打磨测点表面；

调节无载分接开关时，应来回转动几次触头，使触头接触良好；

测量时非被测绕组不宜短路，各绕组间也不能通过接地开关与大地形成短路；

当测量线的电流引线和电压引线分开时，应将电流引线夹于被测绕组的外侧，电压引线夹于被测绕组的内侧。
