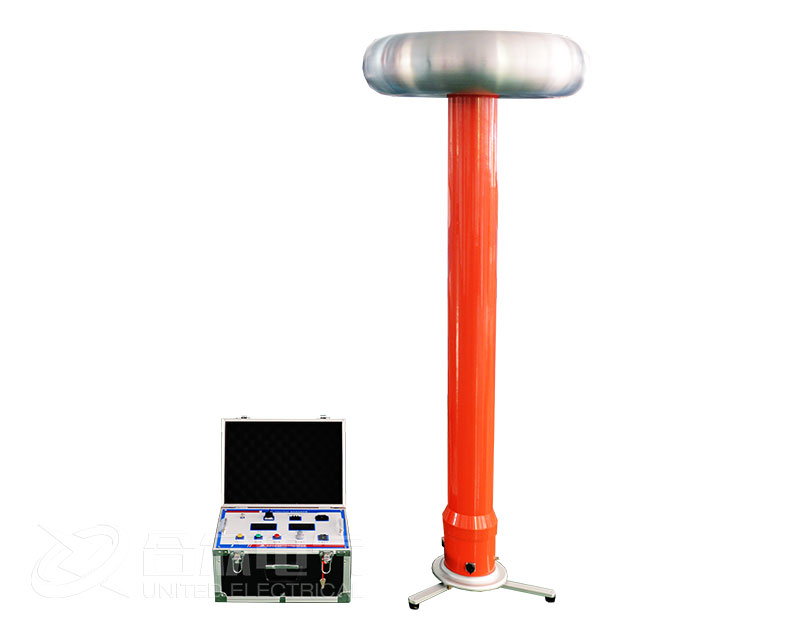

直流高压发生器 ZGF400KV/5mA 直流耐压测试仪-武汉市合众电气

一、产品概述：
本仪器适用于对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。
采用了高频倍压电路，应用了新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。
产品别称：ZGF直流高压发生器、直高发、直流泄漏测试仪、泄漏电流测试仪、高压发生器、中频直流高压发生器、便携式直流高压发生器、直流高压发生器、
二、产品特征：
（1）精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
（2）电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高。
（3）负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全。
（4）采用先进技术、工艺制造，率先应用中频倍压电路，采用新的PWM高频脉宽调制技术和大功率IGBT器件，从而使输出高压稳定度更高，纹波系数更小。
（5）增设高精度0.75UDC1mA功能，为做氧化锌避雷器测量带来极大的方便。
（6）过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为kV，一目了然。
（7）故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速完全关断直流主回路，从而保护仪器不受损伤。
（8）倍压筒采用新型材料，轻巧、坚固。底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强。
（9）机箱采用铝合金机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用。

产品参数

规格	技术参数
额定电压(kV)	400
额定电流(mA)	5
额定功率(W)	2000
控制箱质量(kg)	5.5
倍压筒质量(kg)	8.7
倍压筒高度(mm)	970
电压精度	±(1.0%读数＋2个字)
电流精度	±(1.0%读数＋2个字)
纹波系数	≤0.5%
电压稳定度	电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用10分钟最大充电电流为1.25倍额定电流
电源	单相交流50Hz 220V±10%
工作方式	间断使用：额定负载30分钟
工作方式	1.1倍额定电压使用：10分钟
工作环境	温度：-10℃～+40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75U_DC1mA单触按钮（精度≤1.0%）适合氧化锌避雷器试验
	过压保护采用数字拨码开关，一目了然
	便携式机箱，现场更方便

产品彩页

产品视频

产品附件

名称	数量	单位
直流控制器	1	台
倍压筒	1	台
限流电阻	1	只
微安表	1	块
专用航插控制线	1	根
放电棒	1	根
接地线	3	根
电源线	2	根
说明书	1	本
检验报告	1	份
合格证	1	张

产品图集

产品证书
