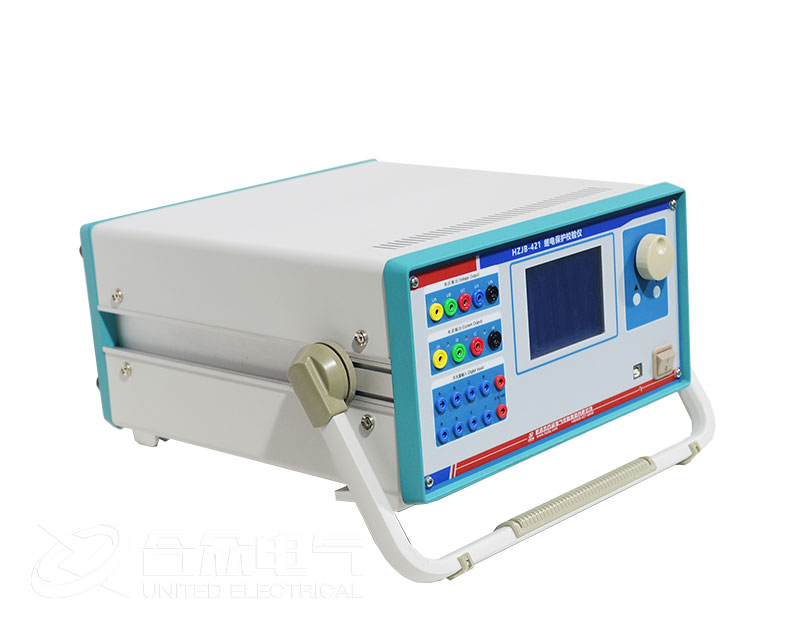

三相继电保护测试仪单机试验操作方法

旋转鼠标使用方法

旋转鼠标的功能类似计算机上使用的鼠标，它有三种操作：“左旋”，“右旋”，“按下选定使用鼠标的这三种操作可以用来移动光标和修改数据。

移动光标：当屏幕显示操作界面时用来移动光标位置，当光标移到某一项上需要选定时，“按下”旋钮即选定打开或切换此项。若选定打开的是某一数据项，则表示进入此数据的修改过程，此时用“左旋”、“右旋”对数据进行增减修改；若打开的是某一切换项(如“手动试验 /自动试验”两种状态)，则“按动”一次旋钮即切换另一种状态。

旋转鼠标的数据输入法：每一个数据一般都分两部分进行修改，对于电流、电压、频率等量分整数部分和小数部分，对于相角分百位十位部分和个位部分。修改数据时，将光标移动到该数据上，按下旋钮选定打开该数据项，光标将缩小聚焦到整数部分(第一部分)，首先进行该部分修改，使用“左旋”“右旋”对该部分增减(每旋一格加减1，如需快速增减可用“_”、“√”，每按一次加减10 )；修改完此部分后按动旋钮光标将聚焦到小数部分(第二部分)，即进入第二部分修改，方法相同；修改完后再次按动旋钮光标恢复为大光标形状，即表示完成此数据修改。光标此时可以移走。

屏幕显示功能符号说明

“变化量”标志。试验时，某一量若需要按所设定的步长进行增减，则打开此标志。

输入开关量的接点指示，状态“断开”

输入开关量的接点指示，状态“闭合”

测试仪软件从 PC 通信状态退回到单机操作状态

如果软件界面在PC机通信状态，按下旋钮3秒钟后，软件自动退回到单机操作界面。

三相继电保护测试仪主菜单

连接好装置的电源线和输入输出线，打开电源开关，电源指示灯(绿色)亮，显示屏蓝色背光亮,装置自检完毕进入继电保护测试仪汉化主菜单。

主菜单有10项可选项。旋动旋转鼠标将光标移到某一项上，按一下旋转鼠标即进入此项试验。
