泄漏电流试验设备试验接线方法及结果判断

1、泄漏电流的定义：在高电压的作用下流过电器绝缘表面的的电流。

2、试验设备：通常是在做直流耐压试验的同时，利用被试品回路串联的直流微安表。

注:

1、测量泄露电流与测量绝缘电阻的原理相同，只是前者在更高电压下进行，电压可以任意调节。

2、做试验时加直流电压。

3、对于良好的绝缘，泄露电流随电压而直线上升，而且电流值较小，电流上升得慢。

4、如果绝缘受潮，那么电流值加大，电流上升得快。

5、如果泄露电流随电压而直线上升到一定的位置出现转折且迅速上升，则绝缘中有集中性缺陷。

6、如果在试验电压Us的一半附近泄漏电流已经迅速上升，则这台发电机在运行时有击穿的危险。

3、试验接线方式：微安表接于低压侧，微安表接于高压侧。

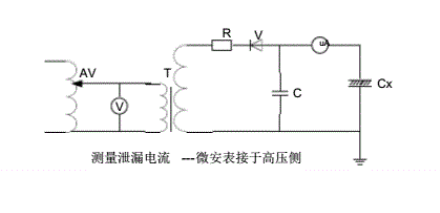

接于高压侧：

AV 调压器：调节电压。

T 试验变压器：升高电压。
V 高压硅堆:：整流。

C 滤波电容：减小直流的电压脉动（用以使整流电压平稳当被试品的电容Cx较大时， C可以不加，当Cx较小时，C可取0.1uF左右)，C≥0.1uf。

R 保护电阻：用以限制被试品击穿时短路电流以保护变压器和高压硅堆，其值可按10/V选取。

注意事项：

1、大容量的被测试品，如发电机、电缆等可以不加滤波电容；

2、适合被测试品的一端接地，此时微安表具有高电位，读数时必须保持足够的距离 ，调整微安表的量程必须使用绝缘棒。

3、为使微安表到被测试品的连线上产生电晕电流及沿微安表绝缘支柱表面的泄露电流不流过微安表，需将微安表及uA到被测试品的高压引线屏蔽起来，并将其余微安表到高压二极管的引线连接。

微安表接于低压侧：

注：此时微安表上的电位很低，读数和转换量程都很方便，但这种接线要求被试品的两极都不能接地，仅适合于那些接端无水印可与地分开的电气设备。

试验结果分析：

和绝缘电阻一样，测量泄露电流后也要经过比较才能判断绝缘的状况，比较时也必须换算到同一温度下。对某些设备，其泄露电流值试验规程中有明确的规定，这时应根据测量值是否小于规定值来判断绝缘的状况。对试验规程中没有明确规定泄漏电流值的设备，可与历年试验结果相比较；与同型设备比较；同一设备各相间相互比较，视泄露电流的变化情况作出绝缘状况判断。对于发电机、变压器等重要设备，还可将泄露电流与所加直流电压和泄露电流随时间的变化关系绘成曲线进行全面的分析。
