电抗器绕组直流电阻测试方法及试验结果分析

电抗器绕组直流电阻

在被测量电阻中通以直流电流，在被测电阻两端产生电压降，测量出通过电阻的电流及电阻上的电压降，根据欧姆定律(RX=U/I)，即可计算出被测的直流电阻值。

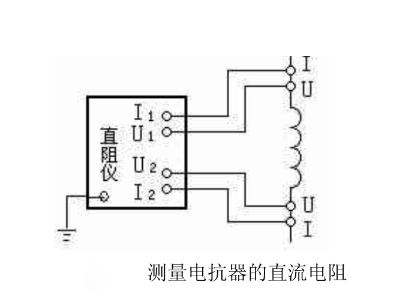

试验接线

测量注意事项

a)测量端子应接触良好，必要时应打磨测点表面；

b)测量夹应来回转动几次触头，使接触面接触良好；

c)测量时非被测绕组不宜短路，各绕组间也不能通过接地开关与大地形成短路；

d) 当测量线的电流引线和电压引线分开时，应将电流引线夹于被测绕组的外侧，电压引线夹于被测绕组的内侧。

试验操作工艺流程

a)试验前应拆除被试设备电源及一切外连线，并放电；

b)使用感性负载直流电阻快速测量仪，将测量仪放平稳后，设备接地线要连接牢固，测量仪器线夹四个测量端子与被测电阻正确连接好；

c)接好电源线，选择合适量程；

d)接通电源，调零；

e)按下测量键，屏幕显示测量电阻读数，读数稳定后读取数值并记录；

f)测量完毕抬起测量键，消弧。关闭电源后方可取下直流电阻测试仪器线夹换相测量或关机。

试验结果分析：

a)直流电阻阻值受温度影响较大，所以必须换算至同一温度，一般以20℃为准；

b)公式：R20= R (T+20)/(T+t)，T铜=235；

c)检查绕组焊接质量；

d)检查绕组导体或引出线是否存在断股或开路问题；

e)检查层、匝间有无短路的现象。
