35kV真空断路器预防性试验方法及试验设备

真空断路器预防性试验方法：

1、绝缘电阻测量

1) 试验周期为定期、大修后。

2) 使用2500V数字兆欧表测量断口和有机物制成的提升杆的绝缘电阻，在常温下不应低于下表中的规定。

额定电压：35kv；绝缘电阻值，大修后2500MΩ，运行中1000MΩ。

3) 使用1000V数字兆欧表测量合闸接触器和分、合闸电磁铁线圈的绝缘电阻，绝缘电阻值不应小于2MΩ。

2、测量合闸接触器和分、合闸电磁铁线圈的直流电阻

1) 试验周期为定期、大修后。

2) 直流电阻值应符合制造厂规定

3、交流耐压试验

1) 试验周期为大修后、必要时。

2) 断路器在合、分闸状态下分别进行断路器对地、断口及相间交流耐压试验。时间1分钟，试验电压按 DL/T593规定值。真空灭弧室断口间的试验在试验中不应发生贯穿性放电。

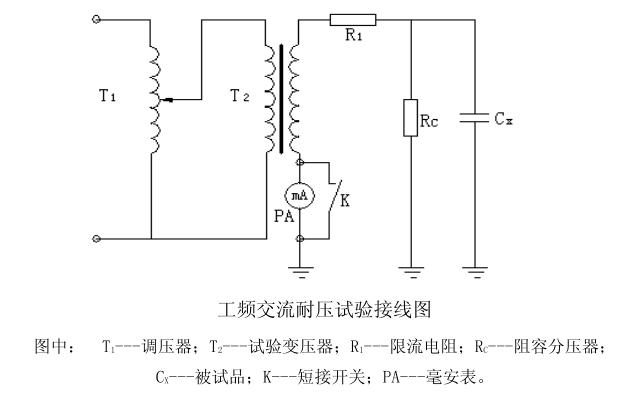

3)试验接线图如下：

4)更换或干燥后的绝缘提升杆必须进行耐压试验。

5)进行辅助回路和控制回路交流耐压试验，试验电压 2kV。耐压试验后的绝缘电阻值不应降低。

4、测量每相导电回路电阻

1) 试验周期为定期、大修后

2) 采用不小于 100A 直流电压降法测量。

3) 大修后电阻值应符合制造厂的规定

4) 运行中电阻值不大于1.2倍出厂值。

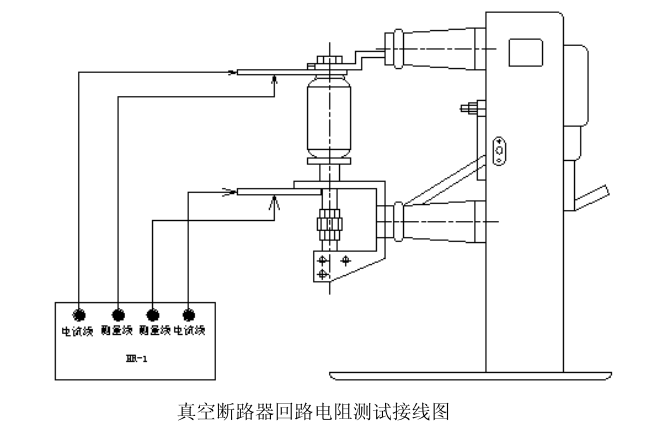

5)试验接线图如下：

5、断路器的动作特性试验

1) 试验周期为大修后

2) 在额定操作电压下进行。

3) 断路器的合、分闸时间，分、合闸同期性，触头开距，合闸时的弹跳过程应符合制造厂的规定。

6、操动机构合闸接触器和分、合闸电磁铁的最低动作电压试验

1) 试验周期为大修后。

2) 采用突然加压法进行试验。

3) 操动机构分、合闸电磁铁或合闸接触器端子上的最低动作电压应在操作电压额定值的 30%~65%间。

4) 在使用电磁机构时，合闸电磁铁线圈通流时的端电压为操作电压额定值的 80%(关合电流峰值等于及大于 50kA 时为 85%)时应可靠动作。

5) 进口设备按制造厂规定。

7、检查动触头上的软联结夹片

大修后检查动触头上的软联结夹片应无松动。
